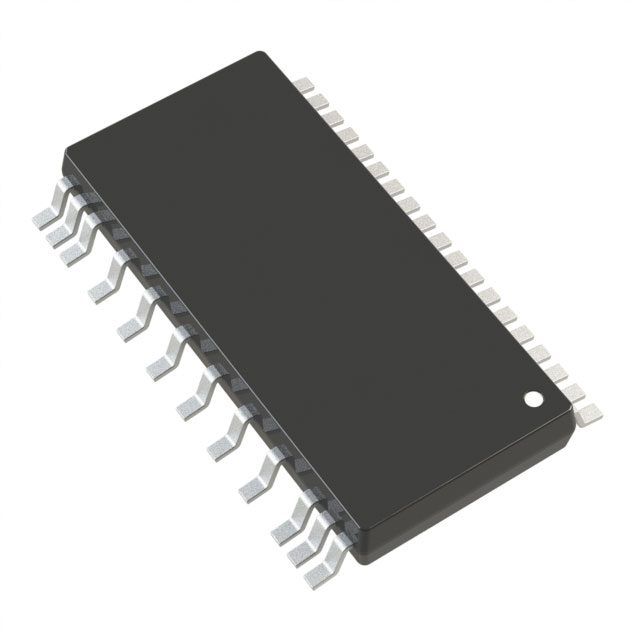

LT8705EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 100KHz~400KHz Transistor Driver 2 80V 1.3V 80V 2.8V TSSOP-38 贴片安装
供应商型号: LT8705EFE#PBF
供应商: 云汉优选
标准整包数: 50
ANALOG DEVICES DC-DC稳压器 LT8705EFE#PBF

LT8705EFE#PBF概述

    LT8705 高性能同步四开关升降压控制器

    产品简介


    LT8705 是一款高效率的四开关同步升降压控制器,可适应输入电压(VIN)高于、低于或等于输出电压(VOUT)的应用场合。其广泛应用在太阳能、汽车、电信和电池供电系统中。该控制器具备高集成度,内置了输入电流、输入电压、输出电流和输出电压反馈回路,确保了稳定的电源输出。

    技术参数


    - 输入电压范围:2.8V 至 80V(需要 EXTVCC > 6.4V)
    - 输出电压范围:1.3V 至 80V
    - 四个 N-通道 MOSFET 栅极驱动器
    - 同步整流:最高可达 98% 的效率
    - 内置输入电流、输入电压、输出电流和输出电压反馈回路
    - 可编程的最大输入和输出电流监测
    - 固定频率:100kHz 至 400kHz
    - 环境温度范围:-40°C 至 125°C(LT8705E/I),-40°C 至 150°C(LT8705H),-55°C 至 150°C(LT8705MP)

    产品特点和优势


    - 单电感器设计,适用于VIN高于、低于或等于调节后的VOUT
    - 宽泛的输入电压和输出电压范围,使其兼容大多数太阳能、汽车、电信和电池供电系统
    - 通过 MODE 引脚可以选择不同的操作模式,如突发模式(Burst Mode®)、不连续传导模式(Discontinuous Conduction Mode)或连续传导模式(Continuous Conduction Mode)
    - 高效率的同步整流技术,在不同负载条件下都能保持高效率
    - 集成的 LDO 和可调欠压锁定功能(UVLO),提高了系统的可靠性

    应用案例和使用建议


    LT8705 在高输入电压或电池供电系统中表现出色。例如,在车载应用中,它可以通过调节从汽车电池输出的电压来为各种设备供电。对于这种应用,可以考虑使用固定频率模式,以避免电磁干扰(EMI)。此外,在一些高功率应用中,需要注意散热问题,确保良好的热管理。

    兼容性和支持


    LT8705 可与多种电源管理系统兼容。制造商提供详尽的技术支持和文档,包括应用指南和常见问题解答,帮助用户进行快速集成和调试。

    常见问题与解决方案


    - 问题:LT8705 在高温环境下工作时表现不稳定
    - 解决方案:确保系统具备有效的散热措施,或者选择LT8705H或LT8705MP型号,它们具有更高的工作温度范围。

    - 问题:LT8705 无法正常切换
    - 解决方案:检查电源输入是否稳定,以及所有引脚连接是否正确无误。

    总结和推荐


    总体而言,LT8705 是一款高度集成、高效且适用广泛的同步升降压控制器,特别适合于那些对效率和可靠性能要求较高的应用。无论是作为车载充电器还是太阳能发电系统的电源管理核心,LT8705 都能提供优异的表现。因此,我们强烈推荐使用 LT8705 在各种高性能电源管理项目中。

LT8705EFE#PBF参数

参数
最大输入电压 80V
拓扑 Buck-Boost
最大输出电压 80V
输出类型 Transistor Driver
最小输出电压 1.3V
输出数量 2
开关频率 100KHz~400KHz
最小输入电压 2.8V
同步整流器 Yes
功能 Step-Up/Step-Down
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT8705EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8705EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8705EFE#PBF LT8705EFE#PBF数据手册

LT8705EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 66.105
100+ ¥ 63.7659
150+ ¥ 61.4607
库存: 2000
起订量: 50 增量: 150
交货地:
最小起订量为:50
合计: ¥ 3305.25
直接购买
加入购物车
