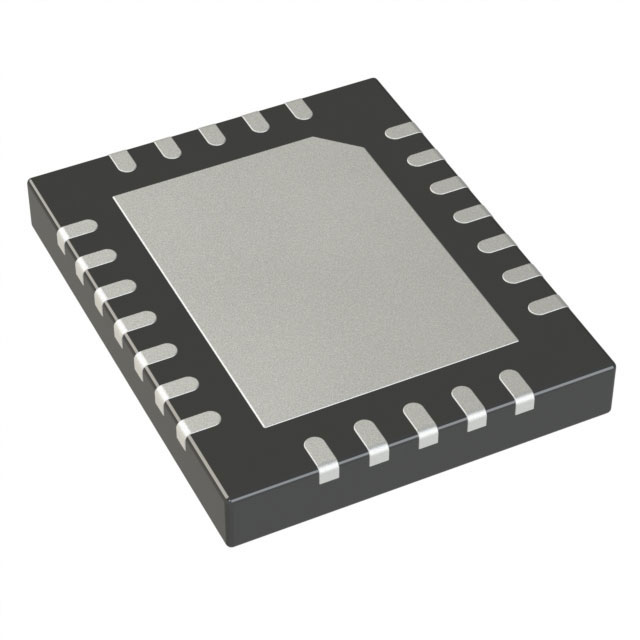

LTC3569EUDC#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 2.25MHz,1MHz~3MHz Adjustable 3 5.5V 425mV 5.5V 2.5V QFN-20 贴片安装,黏合安装 4mm(长度)*3mm(宽度)
供应商型号: 14M-LTC3569EUDC#TRPBF
供应商: 云汉优选
标准整包数: 0
ANALOG DEVICES DC-DC稳压器 LTC3569EUDC#TRPBF

LTC3569EUDC#TRPBF概述


    产品简介


    LTC3569 是一款由Linear Technology(现为Analog Devices的一部分)开发的三通道同步降压DC/DC转换器,适用于中等功率的应用。它具备三个独立的电流模式DC/DC转换器,其中第一个转换器能够提供高达1.2A的负载电流,而另外两个则各能提供600mA的输出电流。此外,这款芯片还提供了可编程参考电压功能,允许通过切换EN引脚最多达到15次,将反馈参考电压从800mV降至425mV。

    技术参数


    - 输入电压范围:2.5V至5.5V
    - 输出电压:第一路输出1.2V,第二和第三路输出分别为1.8V和1.2V
    - 最大输出电流:第一路1.2A,第二和第三路各600mA
    - 工作频率:1MHz到3MHz可调,固定频率为2.25MHz
    - 效率:在脉冲跳过模式下,最高可达90%
    - 封装尺寸:3mm×3mm QFN和3mm×4mm QFN
    - 环境温度范围:–40°C到125°C

    产品特点和优势


    LTC3569的主要优势在于其紧凑的封装、高效率以及灵活的输出电压调整能力。该芯片可以通过简单的配置实现动态电压调整,使其在多种电源轨环境中都能表现出色。其内置的过温保护机制确保了长期稳定运行的能力,同时在低功耗状态下表现出色,特别是在脉冲跳过模式下,输入电流仅为微安级别。

    应用案例和使用建议


    应用案例:LTC3569广泛应用于便携式设备如手机、平板电脑以及各类需要多电压输出的嵌入式系统。例如,在一个手机充电器的设计中,可以利用LTC3569的三个输出电压来同时为不同的部件供电。
    使用建议:考虑到高效率和稳定性,建议在设计电路时优先考虑低ESR电容和适当大小的电感,以提高整体系统的性能。对于多通道并行操作的场景,合理规划接地平面和电源层的布局是必不可少的。

    兼容性和支持


    LTC3569与多数常见的低压差稳压器(LDO)具有良好的兼容性,适合在多电压系统中作为主控电源管理模块使用。厂商提供详尽的技术文档和支持服务,包括在线论坛和技术咨询,确保用户能够得到及时的帮助和指导。

    常见问题与解决方案


    - 问题:如何正确配置LTC3569的反馈网络?
    - 解决方案:根据所需的输出电压,调整反馈网络中的分压电阻,以设置正确的反馈参考电压。

    - 问题:LTC3569在高温环境下运行时,性能是否会受到影响?
    - 解决方案:LTC3569具有过温保护机制,当内部温度超过安全阈值时会自动切断电源。因此,在设计时应确保散热良好,避免长时间在高温环境下运行。

    总结和推荐


    LTC3569凭借其高效能、多功能及易于配置的特点,成为了中等功率DC/DC转换领域的优选解决方案。其灵活的配置选项和出色的稳定性使得它非常适合应用于需要多路输出电源的场合。如果你正在寻找一款能够在便携设备和嵌入式系统中发挥出色表现的DC/DC转换器,那么LTC3569无疑是一个值得推荐的选择。

LTC3569EUDC#TRPBF参数

参数
最大输入电压 5.5V
功能 Step-Down
拓扑 Buck
最小输出电压 425mV
同步整流器 Yes
输出类型 Adjustable
最小输入电压 2.5V
最大输出电压 5.5V
输出数量 3
开关频率 2.25MHz,1MHz~3MHz
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 QFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
