首页  >  产品百科  >  LTC3880EUJ#PBF

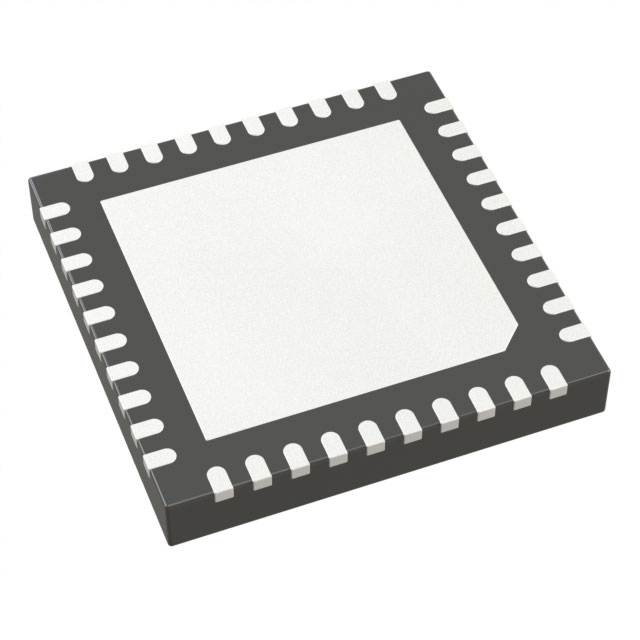

LTC3880EUJ#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1MHz Transistor Driver 2 5.5V 500mV 24V 4.5V QFN 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: 4026556
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3880EUJ#PBF

LTC3880EUJ#PBF概述

    LTC3880/LTC3880-1 双输出多相降压DC/DC控制器技术手册

    产品简介


    LTC3880/LTC3880-1 是一款高性能的双输出多相同步降压开关调节器控制器,采用I²C兼容的PMBus串行接口。该控制器支持常频电流模式架构,可通过LTpowerPlay软件开发工具实现图形用户界面(GUI)控制。产品广泛应用于高电流分布式电源系统、电信、数据通信和存储系统等场合,提供智能节能的电源调节。

    技术参数


    - 输入电压范围: VIN:4.5V 至 24V
    - 输出电压范围: VOUT0:0.5V 至 4V(最大4.096V),VOUT1:0.5V 至 5.4V
    - 频率范围: 250kHz 至 1MHz
    - 输出电压精度: ±0.5%(全温度范围内)
    - 集成16位ADC
    - 内部EEPROM支持错误校验和日志记录
    - 内置强大的N沟道MOSFET门极驱动器

    产品特点和优势


    - 精准度高: ±0.5% 输出电压精度保证了稳定可靠的电压调节。
    - 多功能接口: 支持PMBus/I2C接口,可编程电压、电流限制、数字软启动/停止、序列化等功能。
    - 灵活配置: 参数可以通过EEPROM存储或外部电阻配置进行设置。
    - 高级保护机制: 包括过温、过压和欠压保护,故障记录功能。
    - 强大的电流共享能力: 最多可支持六相负载共享,适合高电流需求的应用。

    应用案例和使用建议


    - 电信基础设施: 高效供电系统,如基站电源管理。
    - 数据中心: 需要精确电压调节和智能电源管理的数据中心服务器。
    - 储能系统: 用于储能系统的电源转换和管理。
    使用建议:
    - 在高电流应用中,应充分考虑散热设计以避免过热问题。
    - 确保外部组件(如电感、电容)选择恰当,以满足特定应用的需求。

    兼容性和支持


    - 兼容性: 与LT公司的其他产品兼容,方便集成到现有系统中。
    - 技术支持: 厂商提供了详尽的技术文档、设计工具(如LTpowerPlay)以及专业支持。

    常见问题与解决方案


    - Q: 输出电压不稳怎么办?
    A: 检查并确认所有连接良好,特别是电感、电容等外部元件,确保参数正确配置。

    - Q: 无法通过PMBus读取数据?
    A: 检查PMBus通信线路是否正常,确保终端电阻连接无误。

    总结和推荐


    LTC3880/LTC3880-1是一款高集成度、高性能的多相同步降压控制器,适用于各种高要求的应用场景。其精准的电压调节能力和丰富的功能使其在市场上具有很强的竞争优势。对于需要高性能、智能化电源管理的系统,强烈推荐使用此产品。

LTC3880EUJ#PBF参数

参数
功能 Step-Down
输出数量 2
最小输入电压 4.5V
最小输出电压 500mV
开关频率 1MHz
拓扑 Buck
输出类型 Transistor Driver
最大输入电压 24V
同步整流器 Yes
最大输出电压 5.5V
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3880EUJ#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3880EUJ#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3880EUJ#PBF LTC3880EUJ#PBF数据手册

LTC3880EUJ#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 124.1174
10+ ¥ 96.1476
61+ ¥ 76.8346
122+ ¥ 76.4549
305+ ¥ 76.2651
549+ ¥ 76.0752
库存: 116
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 961.47
