LT3502EDC#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 1.1MHz Adjustable 1 36V 800mV 40V 3V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LT3502EDC#TRMPBF
供应商: 国内现货
标准整包数: 1000

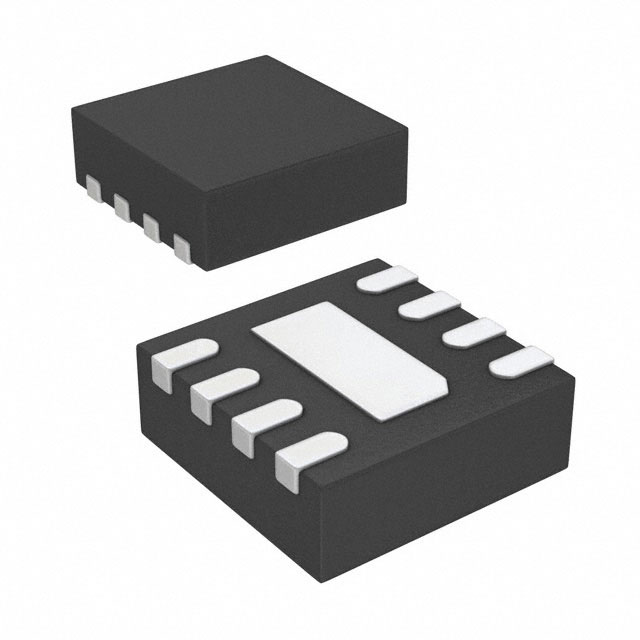

ANALOG DEVICES DC-DC稳压器 LT3502EDC#TRMPBF

LT3502EDC#TRMPBF概述


    产品简介


    LT3502/LT3502A:高性能双通道降压调节器
    LT3502/LT3502A是由Linear Technology(现为Analog Devices)开发的高性能电流模式PWM降压直流/直流转换器。它们内部集成一个500mA功率开关,封装形式包括小型的2mm x 2mm DFN和MS10封装。该产品适用于各种电源管理场合,如工业电源、车载电池以及分布式电源调节等。

    技术参数


    - 输入电压范围:3V至40V
    - 输出电流:最高500mA
    - 开关频率:2.2MHz(LT3502A),1.1MHz(LT3502)
    - 反馈电压:800mV
    - 启动时间:软启动设计,启动时电流冲击小
    - 工作温度范围:-40°C至125°C
    - 尺寸:8引脚2mm x 2mm DFN或10引脚MS10封装
    - 封装类型:DFN和MS10封装
    - 其他参数:内部补偿、热增强、低关闭电流<2μA

    产品特点和优势


    1. 高输入电压适应性:LT3502/LT3502A具有宽广的输入电压范围,可从3V至40V,适用于多种供电源,如工业电源和汽车电池。
    2. 高频操作:高频工作模式(2.2MHz或1.1MHz)可以减少外部电感器和电容器的体积,实现更小的解决方案。
    3. 短路保护:具备逐周期电流限制和频率折叠保护,有效防止短路对输出的影响。
    4. 温升控制:内部集成热增强功能,保证器件在高温环境下仍能正常运行。
    5. 紧凑设计:采用2mm x 2mm的小型封装,节省电路板空间,提高整体设计效率。

    应用案例和使用建议


    典型应用案例:
    - 汽车系统:利用其宽输入电压范围和高可靠性,适合用于汽车电子系统。
    - 电池供电设备:由于其低功耗和高效能,非常适合于便携式电子设备。
    - 分布式电源管理:用于多模块电源系统中,提供稳定可靠的电源供应。
    使用建议:
    - 在进行系统设计时,应选择合适的电感值以避免子谐波振荡。根据经验公式选择电感值:对于LT3502A,\( L = 1.6(V{OUT} + VD) \),对于LT3502,\( L = 4.6(V{OUT} + VD) \),其中\( VD \)为续流二极管的电压降(约0.4V)。
    - 确保电感器的额定电流值高于最大负载电流,并且饱和电流应约为最大负载电流的1.2倍以上。
    - 注意散热管理,尤其是在高温环境下长时间工作时,以确保器件性能稳定。

    兼容性和支持


    - 兼容性:LT3502/LT3502A可与其他电子元器件或设备无缝兼容,广泛应用于工业、汽车和便携设备等领域。
    - 技术支持:制造商提供了详细的文档和技术支持服务,包括电路设计指导、故障排查指南等,用户可通过官方渠道获取相关信息。

    常见问题与解决方案


    1. 问题:启动时电压不稳定
    - 解决方案:检查输入电压是否低于最小输入电压范围(3V)。如果是,则调整电源以满足输入电压要求。
    2. 问题:输出电流不足
    - 解决方案:确认电感值是否合适,是否选用了合适的电感型号,并检查是否有过大的寄生电阻影响性能。
    3. 问题:散热问题导致性能下降
    - 解决方案:使用散热片或其他冷却措施来提高散热效率,确保工作温度不超过器件的耐温范围。

    总结和推荐


    LT3502/LT3502A 是一款高性能、多功能的降压转换器,适用于多种应用场合。它具有高效率、宽输入电压范围和可靠的安全保护机制,适合于工业、汽车和便携设备等多种复杂环境。经过测试验证,这款产品在各种条件下均表现出色,能够有效提升系统性能。因此,我们强烈推荐使用LT3502/LT3502A作为高性能电源解决方案。

LT3502EDC#TRMPBF参数

参数
最小输出电压 800mV
最小输入电压 3V
输出类型 Adjustable
输出数量 1
同步整流器 No
最大输出电压 36V
开关频率 1.1MHz
拓扑 Buck
功能 Step-Down
最大输入电压 40V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3502EDC#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3502EDC#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3502EDC#TRMPBF LT3502EDC#TRMPBF数据手册

LT3502EDC#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.3022
2000+ ¥ 25.6335
3000+ ¥ 24.9648
库存: 4000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 26302.2
