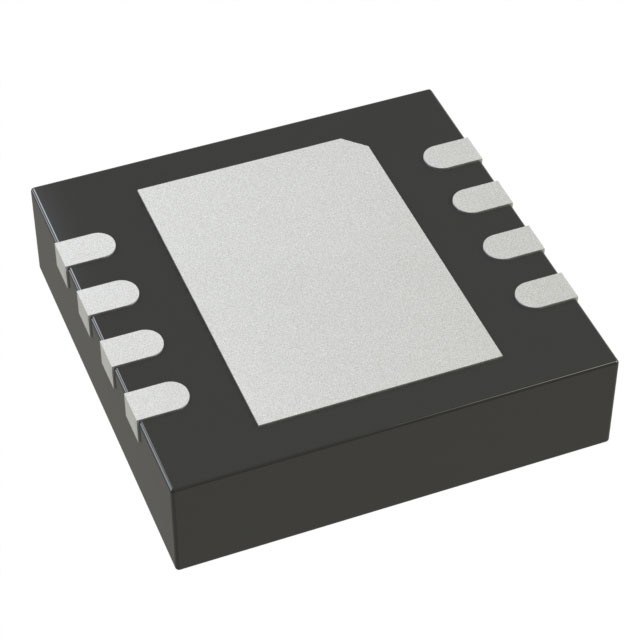

LTC4367HDD#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 70μA 2.5V 60V 过压,低压保护 DFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: LTC4367HDD#PBF
供应商: 云汉优选
标准整包数: 10
ANALOG DEVICES 电源管理芯片(PMIC) LTC4367HDD#PBF

LTC4367HDD#PBF概述


    产品简介


    LTC4367 是一款专为保护电子系统免受过压、欠压及反向供电影响而设计的控制器。它通过控制外部N通道MOSFET的栅极电压来确保输出电压保持在安全范围内。这款器件在工业自动化、网络设备和汽车浪涌(负载丢弃)保护等领域有着广泛的应用。

    技术参数


    - 额定电压范围: -40V 到 100V
    - 工作电压范围: 2.5V 到 60V
    - 过压保护: 最高达 100V
    - 反向供电保护: 最低可达 -40V
    - 输出电流: 在正常操作下小于 70µA,在关机状态下小于 5µA
    - 封装形式: 8针MSOP和3mm×3mm DFN封装
    - 工作温度范围: LTC4367C: 0°C到70°C;LTC4367I: -40°C到85°C;LTC4367H: -40°C到125°C

    产品特点和优势


    LTC4367具有独特的功能,例如能够处理高达100V的过压和低至-40V的反向电压,同时无需输入电容或TVS。它还具备快速恢复能力(500µs),可在故障后迅速恢复正常工作状态。由于其内部集成的精确比较器,LTC4367能有效地监控并保护系统的输入电源,避免了不必要的电源损坏。

    应用案例和使用建议


    LTC4367广泛应用于工业自动化、网络设备和汽车系统中。例如,在汽车系统中,它可以用于保护车载电子设备免受负载丢弃带来的浪涌冲击。对于实际应用中的使用建议,应特别注意其工作环境温度和保护电压阈值的设定,以确保最佳保护效果。通过适当调整电阻分压器,可以灵活设置过压和欠压保护点。

    兼容性和支持


    LTC4367与其同类产品具有良好的兼容性,适用于多种不同的电路设计。厂商提供详细的文档和技术支持,确保用户在使用过程中能够获得及时的技术帮助。

    常见问题与解决方案


    1. Q:如何判断LTC4367是否正常工作?
    - A: 检查故障指示引脚(FAULT),如果输出为低电平,则表示系统处于故障状态。
    2. Q:LTC4367的最大额定电压是多少?
    - A: LTC4367的绝对最大额定电压为100V,因此应确保系统输入电压不超过此范围。
    3. Q:如何设定LTC4367的过压和欠压保护阈值?
    - A: 通过外部电阻分压器设定过压和欠压保护阈值。根据具体应用需求选择合适的电阻值,从而实现精准的保护。

    总结和推荐


    LTC4367是一款高可靠性、多功能的电子元器件,适用于各种严苛的工业应用环境。其独特的功能和市场竞争力使其成为保护电子系统免受电源异常影响的理想选择。如果您需要在系统中加入过压、欠压及反向供电保护功能,LTC4367无疑是一个值得推荐的产品。

LTC4367HDD#PBF参数

参数
最大工作供电电压 60V
最小工作供电电压 2.5V
工作电源电流 70μA
最大输出电压 -
最小输出电压 -
应用场景 过压,低压保护
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC4367HDD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4367HDD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4367HDD#PBF LTC4367HDD#PBF数据手册

LTC4367HDD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 24.3727
50+ ¥ 23.3978
100+ ¥ 22.6179
库存: 180
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 243.72
直接购买
加入购物车
