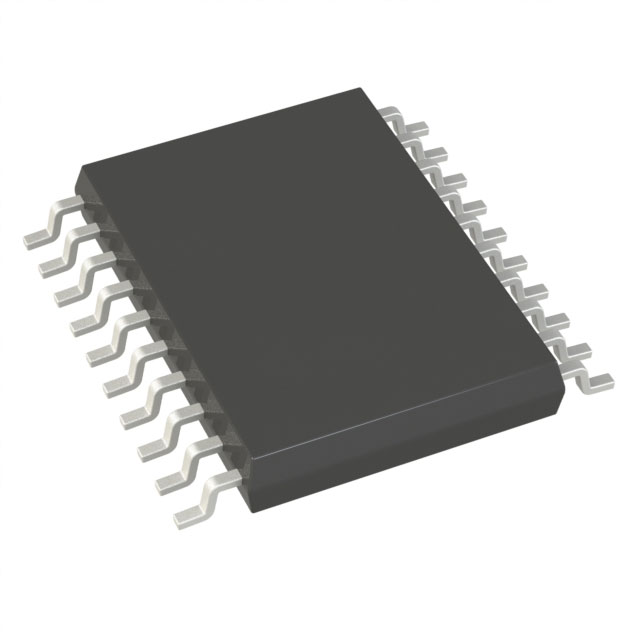

LTC3417AEFE-2#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1.5MHz,600KHz~4MHz Adjustable 2 5V 800mV 5.5V 2.25V SOP 贴片安装
供应商型号: 4029189
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3417AEFE-2#PBF

LTC3417AEFE-2#PBF概述


    产品简介


    产品类型:
    LTC3417A-2 是一款双路同步降压型直流-直流转换器。适用于中功率应用场合。
    主要功能:
    - 以恒定频率进行同步降压操作。
    - 内置同步低RDS(ON)功率开关,无需外部肖特基二极管即可实现高效能。
    - 用户可选择模式输入以平衡纹波电压和轻负载效率。
    - 在轻负载时通过突发模式(Burst Mode)或跳过脉冲模式(Pulse Skip Mode)保持高效率或低噪声。
    应用领域:
    - GPS/导航系统
    - 汽车仪表板
    - PC卡
    - 工业电源
    - 通用点负载DC/DC转换器

    技术参数


    输入电压范围:
    2.25V 至 5.5V
    输出电压范围:
    每个通道均可调整,范围为0.8V至5V
    电流输出能力:
    第一通道最大1.5A,第二通道最大1A
    技术规格:
    - 高效性:最高可达95%
    - 稳定性:反馈电压(VFB1, VFB2)为0.8V ± 0.016V
    - 频率可调范围:0.6MHz 至 4MHz
    - 开关泄漏电流:小于1μA
    - 关机模式下供电电流:小于1μA
    电气特性:
    - 输入电压稳定度:±0.02% / V
    - 输出电压负载调节:±0.2%
    - 错误放大器传输导纳:1400 μS

    产品特点和优势


    独特功能:
    - 内置低RDS(ON)内部开关,降低损耗。
    - 同步频率可调,支持外部时钟同步。
    - 短路保护机制。
    - 两种操作模式:突发模式(Burst Mode)和跳过脉冲模式(Pulse Skip Mode),满足不同应用需求。
    市场竞争力:
    - 高达95%的高效能。
    - 宽泛的输入和输出电压范围,适用于多种应用。
    - 小巧紧凑的封装设计,易于集成到各种电路板中。

    应用案例和使用建议


    实际使用场景:
    LTC3417A-2 在汽车仪表板和GPS导航系统中有广泛应用。由于其小巧且高效的特性,非常适合用于空间受限的环境中。
    使用建议:
    - 当需要低纹波噪声输出时,可以选择跳过脉冲模式(Pulse Skip Mode)。
    - 当关注整体系统效率时,可以采用突发模式(Burst Mode)。
    - 根据具体应用需求,合理配置外部电阻来设置所需的开关频率。

    兼容性和支持


    兼容性:
    LTC3417A-2 支持与多种其他电子元器件或设备的兼容性,包括GPS模块、车载控制单元等。
    支持信息:
    制造商提供详细的文档和技术支持服务,涵盖安装、调试、维护等方面。购买后可获得一年质保服务。

    常见问题与解决方案


    问题1:如何选择合适的操作模式?
    - 解决方法: 如果需要低纹波噪声,选择跳过脉冲模式;如果注重效率,选择突发模式。
    问题2:输入电压不稳定时如何应对?
    - 解决方法: 可以在输入端添加滤波电容来平滑输入电压波动。
    问题3:如何保证输出电压稳定?
    - 解决方法: 调整外部反馈分压器的阻值,确保VFB1和VFB2保持在0.8V附近。

    总结和推荐


    综合评估:
    LTC3417A-2 是一款高性能、高可靠性的双路同步降压型DC/DC转换器。具有多种操作模式、低功耗及宽泛的应用场景适应能力。
    推荐意见:
    鉴于其高效能、宽泛的应用范围及良好的技术支持,强烈推荐在GPS/导航系统、工业电源等领域中使用此款产品。

LTC3417AEFE-2#PBF参数

参数
最小输出电压 800mV
功能 Step-Down
输出类型 Adjustable
最小输入电压 2.25V
同步整流器 Yes
拓扑 Buck
最大输入电压 5.5V
最大输出电压 5V
输出数量 2
开关频率 1.5MHz,600KHz~4MHz
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

LTC3417AEFE-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3417AEFE-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3417AEFE-2#PBF LTC3417AEFE-2#PBF数据手册

LTC3417AEFE-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
