首页  >  产品百科  >  LTC3616EUDD#TRPBF

LTC3616EUDD#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz~4MHz Adjustable 1 5.5V 600mV 5.5V 2.25V QFN 贴片安装,黏合安装 5mm(长度)*3mm(宽度)
供应商型号: LTC3616EUDD#TRPBF
供应商: 云汉优选
标准整包数: 1

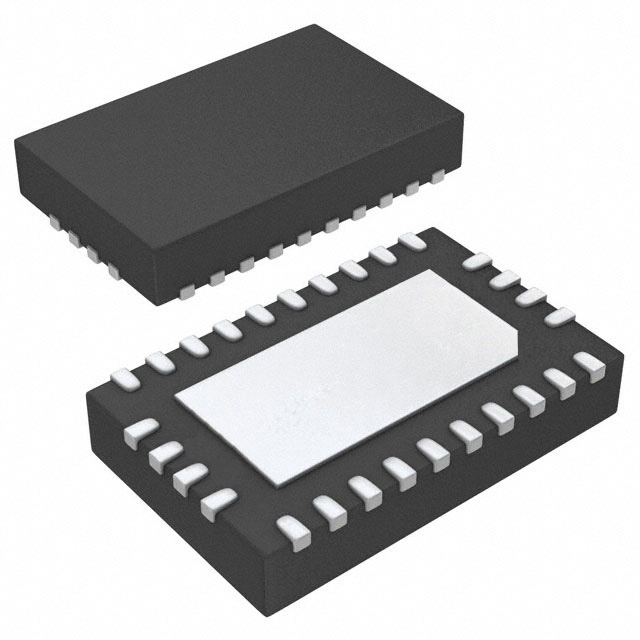

ANALOG DEVICES DC-DC稳压器 LTC3616EUDD#TRPBF

LTC3616EUDD#TRPBF概述

    LTC3616:高效6A同步降压DC/DC转换器

    产品简介


    LTC3616 是一款由Linear Technology公司开发的高效6A同步降压DC/DC转换器。它采用电流模式恒频架构设计,特别适合用于单节锂离子电池供电系统及固定低压输入的应用场合。LTC3616具备低静态电流、高效率、宽输入电压范围等特性,能够实现高达95%的转换效率,适用于便携式电脑系统、分布式电源供应系统、DDR内存系统和手持设备等多种应用领域。

    技术参数


    - 输入电压范围:2.25V至5.5V
    - 输出电压精度:±1%
    - 输出电压范围:最低可至0.6V
    - 最大输出电流:6A
    - 最高效率:95%
    - 负载调节:≤2.6%
    - 线性调节:≤0.3%
    - 启动延迟时间:0.65ms至1.9ms
    - 开关频率:最高可达4MHz
    - 封装:无引脚24针3mm × 5mm QFN封装
    - 温度范围:-55°C至150°C

    产品特点和优势


    1. 超低静态电流:在睡眠模式下仅消耗70μA电流,最大限度延长电池寿命。
    2. 高效率:在各种工作条件下均能保持高效,尤其在轻载情况下。
    3. 内部同步开关:内置同步开关提升效率并简化设计,无需外部肖特基二极管。
    4. 宽输入电压范围:适应多种电源输入需求。
    5. 高可靠性:通过严苛的绝对最大额定值测试,确保长时间稳定运行。

    应用案例和使用建议


    - 便携式电脑系统:LTC3616可以为笔记本电脑提供稳定的电源供应,提高续航能力。
    - 分布式电源供应系统:其高效率和小体积特性使其非常适合用于服务器机房等场所。
    - DDR内存系统:专门针对DDR内存供电优化,确保系统稳定运行。
    使用建议:
    - 设计时需考虑散热问题,尤其是在高功率输出条件下。
    - 在轻负载时可启用Burst Mode以进一步降低功耗。
    - 为确保最佳性能,建议选用合适的电感和输出电容,并根据具体应用调整补偿网络。

    兼容性和支持


    LTC3616支持多种工作模式(如脉冲跳过模式、强制连续模式、突发模式等),可通过外部信号灵活配置。此外,其紧凑的QFN封装也便于集成到现有电路板中。Linear Technology公司提供了详尽的技术文档和支持服务,帮助用户快速上手。

    常见问题与解决方案


    1. 输出电压不稳定:检查反馈网络是否正常连接,确保补偿电容和电阻值符合要求。
    2. 启动延迟时间过长:调整软启动电容值,缩短启动延迟时间。
    3. 过温保护误触发:检查散热片安装是否正确,确保设备正常工作温度范围内运行。

    总结和推荐


    LTC3616凭借其出色的性能、灵活的工作模式以及宽广的温度适应范围,在众多应用场景中表现出色。对于需要高性能、高效率DC/DC转换器的设计者而言,LTC3616是一个理想的选择。无论是便携式设备还是工业级应用,这款产品都能胜任其角色,值得推荐使用。

LTC3616EUDD#TRPBF参数

参数
最大输出电压 5.5V
最小输入电压 2.25V
最大输入电压 5.5V
同步整流器 Yes
输出类型 Adjustable
输出数量 1
最小输出电压 600mV
开关频率 300KHz~4MHz
拓扑 Buck
功能 Step-Down
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3616EUDD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3616EUDD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3616EUDD#TRPBF LTC3616EUDD#TRPBF数据手册

LTC3616EUDD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 56.5
100+ ¥ 53.788
500+ ¥ 52.432
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 565
