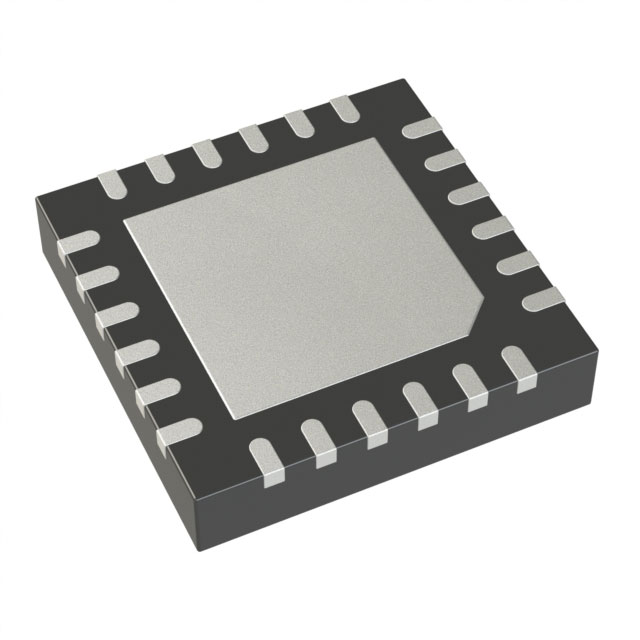

LTC3870IUF-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 500KHz PWM Signal 2 14V 500mV 60V 4.5V QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-LTC3870IUF-1#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3870IUF-1#PBF

LTC3870IUF-1#PBF概述


    产品简介


    LTC3870-1:多相降压型副控制器
    LTC3870-1是一款专门为多相操作设计的多相降压型副控制器,适用于数字电源系统管理。该产品由Linear Technology(现为Analog Devices的一部分)生产,专为与LTC3887-1数字电源系统管理DC/DC控制器协同工作而设计。通过与LTC3887-1控制器的配合使用,LTC3870-1能提供一个经济高效的解决方案,用于为非常大的电流负载供电。

    技术参数


    - 输入电压范围(VIN):4.5V至60V
    - 输出电压范围(VOUT):0.5V至14V
    - 同步频率范围(fSYNC):100kHz至1MHz
    - 控制循环
    - 最大电流感测阈值(高范围):75mV(VITH = 2.22V)
    - 最大电流感测阈值(低范围):50mV(VITH = 2.22V)
    - 最小开通时间(tON(MIN)):90ns
    - 内部VCC调节器
    - 内部VCC电压(VINTVCCVIN):4.85V至5.35V(6.0V < VIN < 60V,VEXTVCC = 0V)
    - 电源效率
    - 满载效率(ILOAD = 20A/通道):高达93.5%
    - 功率损耗:最高2.9W
    - 封装
    - 24引脚(4mm × 4mm)塑料QFN封装

    产品特点和优势


    - 优越的电流共享能力:采用峰值电流模式架构,可实现从相到相以及芯片到芯片之间的良好电流共享。
    - 广泛的同步频率范围:100kHz至1MHz,适合各种应用需求。
    - 高功率密度:特别适合电信系统、工业应用和分布式电源系统。
    - 多相操作支持:可通过级联多个芯片实现非常大的电流应用。
    - 高可靠性:经过严格的温度范围测试(–40°C 至 125°C),确保长时间运行的可靠性。

    应用案例和使用建议


    应用案例
    - 电信系统:适用于需要高电流稳定性的电信基站。
    - 工业应用:例如,工业自动化设备需要稳定且高效的电源供应。
    使用建议
    - 外部时钟同步:确保外部时钟信号稳定,以提高系统的同步精度。
    - 温度管理:在高VIN应用中,应考虑使用外部电源来降低IC温度。
    - 电流分配优化:在多相操作中,确保所有通道间的电流均衡,以避免过热。

    兼容性和支持


    - 兼容性:支持多种类型的电源块(如DrMOS)、外部分立式驱动器和MOSFETs。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括在线论坛和专业技术人员咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 故障指示灯亮起 | 检查外部时钟信号是否稳定,确保VIN电压在指定范围内。 |
    | 效率低于预期 | 确认电路板布局和散热条件是否符合要求,检查是否有元件损坏。 |

    总结和推荐


    综合评估:LTC3870-1 是一款高性能、多功能的多相降压型副控制器,特别适合于需要高电流稳定性和高可靠性的应用场景。它具有出色的电流共享能力和广泛的同步频率范围,非常适合电信和工业应用。此外,制造商提供的详尽支持文档和专业技术支持也使其成为市场上极具竞争力的产品。
    推荐使用:鉴于其卓越的性能和广泛的应用范围,强烈推荐在高电流应用中选用LTC3870-1。

LTC3870IUF-1#PBF参数

参数
开关频率 500KHz
最大输入电压 60V
最大输出电压 14V
同步整流器 No
输出类型 PWM Signal
输出数量 2
拓扑 Buck
最小输出电压 500mV
功能 Step-Down
最小输入电压 4.5V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC3870IUF-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3870IUF-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3870IUF-1#PBF LTC3870IUF-1#PBF数据手册

LTC3870IUF-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.965 ¥ 29.7085
库存: 184
起订量: 34 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.7
直接购买
加入购物车
