LTM8071IY

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 200KHz~2.2MHz Adjustable 1 970mV~15V 970mV 60V 3.6V BGA-80 贴片安装 11.3mm*9mm*3.5mm
供应商型号: LTM8071IY
供应商: 国内现货
标准整包数: 2
ANALOG DEVICES DC-DC稳压器 LTM8071IY

LTM8071IY概述


    产品简介


    LTM8071是一款由Analog Devices生产的微模块(µModule)降压开关稳压器,适用于高效率的电源转换需求。它能够实现从4.5V到60V的输入电压范围内输出稳定的3.3V电压,并且最大可提供5A的连续输出电流。LTM8071具有低噪声静音开关架构,使其特别适用于对EMI(电磁干扰)要求严格的场合,例如测试和测量设备、航空系统、工业电源、以及墙壁变压器等应用。

    技术参数


    以下是LTM8071的主要技术规格和性能参数:
    - 输入电压范围: 3.6V至60V
    - 输出电压范围: 0.97V至15V
    - 连续输出电流: 5A(在24VIN,3.3VOUT,TA = 85°C时)
    - 峰值输出电流: 7.25A(在12VIN,3.3VOUT时)
    - 切换频率范围: 200kHz至2.2MHz

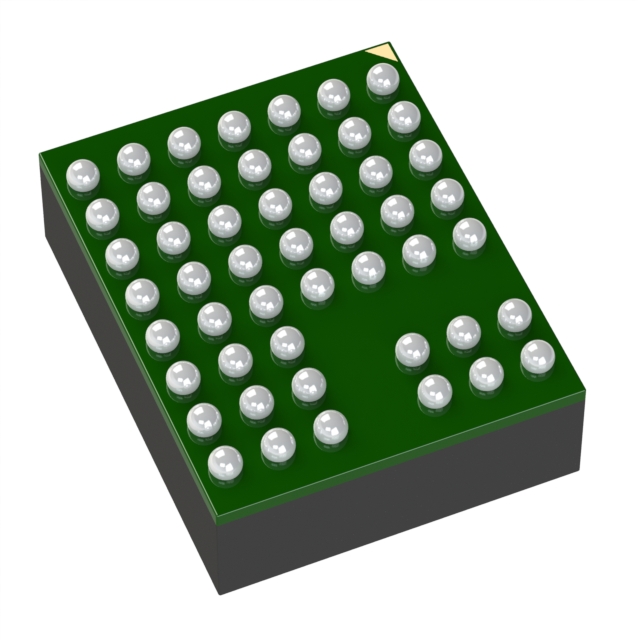

    - 封装尺寸: 9mm × 11.25mm × 3.32mm(紧凑型BGA封装)
    - 工作温度范围: -50°C 至 125°C
    - 绝对最大额定值:
    - VIN电压:65V
    - PG电压:42V
    - AUX、VOUT、BIAS电压:19V
    - FB、TR/SS电压:4V
    - SYNC电压:6V
    - 最大内部温度:125°C

    产品特点和优势


    LTM8071的主要优势在于其高效的电源转换能力,尤其是在高输入电压下的稳定输出。通过采用静音开关架构,该稳压器可以显著减少电磁干扰,符合CISPR22 Class B标准,确保了在敏感环境中使用时的可靠性。此外,它的紧凑型BGA封装有助于实现自动化装配,提高了生产效率和质量一致性。

    应用案例和使用建议


    应用案例
    LTM8071已被广泛应用于多个领域,包括但不限于:
    - 测试和测量设备:用于精确控制电压输出的电源供应。
    - 航空系统:需要高度可靠和稳定的电源供应。
    - 工业设备:提供持续稳定的电源支持。
    - 墙壁变压器:集成于家用电器中的高效电源模块。
    使用建议
    1. 热管理: 由于LTM8071在高负载情况下会产生热量,建议设计良好的散热系统来提高长期工作的稳定性。
    2. 电路布局: 确保将GND引脚连接到本地接地平面,以降低噪声干扰。
    3. 旁路电容: 使用低ESR电容对VIN引脚进行本地旁路,以减少瞬态响应时间。

    兼容性和支持


    LTM8071可以与多种其他电子元件或设备配合使用。厂商提供了详细的技术文档和支持,包括应用指南、电路板布局建议以及维护服务。用户可以通过Analog Devices的官方网站获取这些资源。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查RFB电阻值是否正确设置,并重新计算RFB = 241.5 / (VOUT - 0.97),其中RFB单位为千欧姆。
    2. 问题: 温度过高导致设备关闭。
    - 解决方案: 确保适当的散热措施,如增加散热片或改善气流。
    3. 问题: 输入电压超出规定范围。
    - 解决方案: 检查电源输入是否稳定,必要时添加额外的保护电路。

    总结和推荐


    LTM8071凭借其高效能、高稳定性以及易于集成的特点,在多种应用场景中表现出色。无论是测试和测量设备、工业电源还是航空系统,它都能提供可靠的电源解决方案。其静音开关架构和CISPR22 Class B合规性使其在降低EMI方面具备明显优势。因此,强烈推荐将LTM8071用于需要高性能电源供应的项目中。

LTM8071IY参数

参数
拓扑 Buck
开关频率 200KHz~2.2MHz
最大输入电压 60V
输出数量 1
同步整流器 -
最小输入电压 3.6V
最小输出电压 970mV
输出类型 Adjustable
最大输出电压 970mV~15V
功能 -
长*宽*高 11.3mm*9mm*3.5mm
通用封装 BGA-80
安装方式 贴片安装
应用等级 商用级
包装方式 托盘

LTM8071IY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8071IY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8071IY LTM8071IY数据手册
