MAX6336US20D3+T

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述:
供应商型号: MAX6336US20D3+T
供应商: 国内现货
标准整包数: 2500

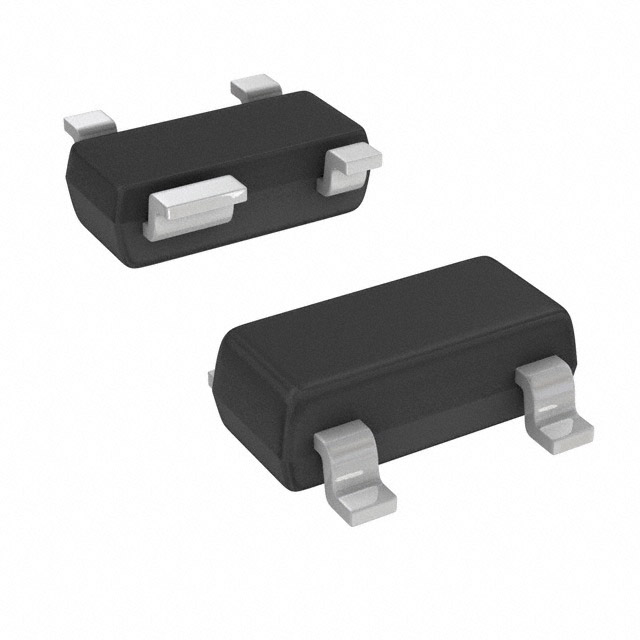

ANALOG DEVICES 电源管理芯片(PMIC) MAX6336US20D3+T

MAX6336US20D3+T概述


    产品简介


    MAX6335/MAX6336/MAX6337 是一款微处理器(µP)监督电路,主要用于监控1.8V到3.3V微处理器和数字系统中的电源供应。这些器件通过消除外部组件和调整,提高了电路的可靠性并降低了成本。它们具有手动复位输入,可防止信号抖动。该系列器件的功能是当VCC供电电压低于预设阈值时,或者手动复位被触发时,都会输出一个复位信号。复位信号将在VCC上升至复位阈值以上后的一段时间内保持有效,或者在手动复位被撤销后的一段时间内保持有效。这三个器件的主要区别在于它们的输出结构。

    技术参数


    - 供电电压范围:0.7V 至 5.5V
    - 复位阈值:出厂可调,范围在1.6V至2.5V之间,增量约为100mV
    - 最大复位延迟:在VCC下降速率10V/ms时为24μs
    - 复位活动超时周期:最小值1ms,20ms,100ms
    - 输出低电平电压(MAX6336/MAX6337):RESET断言时0.4V,VCC≥1.0V
    - 输出高电平电压(MAX6336):RESET断言时0.8VCC,VCC≥1.8V;RESET不断言时0.3VCC,VCC≥1.8V
    - 功耗:TA=+70°C时,SOT143封装的最大连续功率消耗为320mW
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +160°C

    产品特点和优势


    - 低操作电压:支持最低0.7V的操作电压
    - 低功耗:在VCC=3V时仅为3.3μA
    - 精度监测:能够精确监测1.8V和2.5V的电源电压
    - 多样化复位阈值:可在1.6V至2.5V范围内选择,增量为100mV
    - 手动复位功能:内置防抖动机制
    - 温度特性:全温度范围内有效
    - 低成本:简化设计,降低BOM成本
    - 多种输出结构:提供推挽式RESET,推挽式RESET和开漏极RESET
    - 高可靠性:保证复位信号的有效性至VCC=0.7V
    - 紧凑封装:4引脚SOT143封装,便于空间受限的应用

    应用案例和使用建议


    应用案例
    MAX6335/MAX6336/MAX6337广泛应用于计算机(如Pentium II™电脑)、控制器、智能仪器和便携式/电池驱动设备。这些应用强调高可靠性和低功耗需求,非常适合使用这些器件。
    使用建议
    1. 手动复位连接:对于需要手动复位的应用,可以将正常打开的按钮开关连接到MR引脚和GND之间,以实现手动复位功能。
    2. 确保复位信号的稳定性:在VCC下降至接近0.7V时,确保添加适当的拉下电阻,使复位信号保持稳定。
    3. 电路布局:建议将这些器件靠近被监视的微处理器,以减少引线电感的影响,从而提高抗干扰能力。

    兼容性和支持


    MAX6335/MAX6336/MAX6337的引脚与MAX811/MAX812以及MAX6314/MAX6315兼容。制造商提供详细的技术文档和支持服务,包括工厂定制的复位阈值和时间周期选项。

    常见问题与解决方案


    1. 问题:如何确定合适的复位阈值?
    - 解决方案:参考产品手册中的表格,选择适合具体应用的复位阈值。
    2. 问题:在何种情况下手动复位会触发复位?
    - 解决方案:当MR引脚为低电平时,会触发复位信号,直到MR变为高电平且经过一段时间。
    3. 问题:如何确保在低电压情况下复位信号依然有效?
    - 解决方案:添加适当的拉下电阻,以确保复位信号在低电压情况下仍能维持有效状态。

    总结和推荐


    综合评估:MAX6335/MAX6336/MAX6337系列器件是一款高性能、低功耗的微处理器复位电路,适用于各种电源管理和复位控制场景。其优异的电气特性、多样化的复位阈值和低功耗设计使其成为许多应用的理想选择。
    推荐:强烈推荐使用MAX6335/MAX6336/MAX6337系列器件,特别是在需要高可靠性和紧凑设计的应用环境中。

MAX6336US20D3+T参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 SOT-143-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX6336US20D3+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX6336US20D3+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX6336US20D3+T MAX6336US20D3+T数据手册

MAX6336US20D3+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 26.314
5000+ ¥ 25.645
7500+ ¥ 24.976
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 65785
