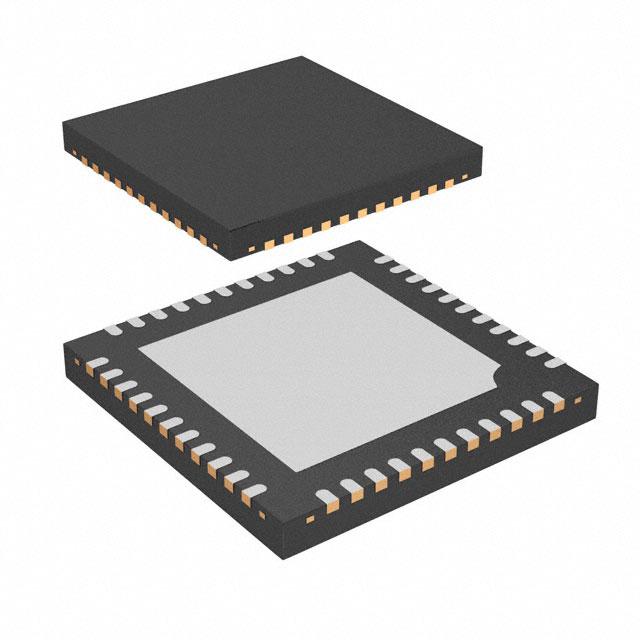

LTC3877EUK#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 7.3mA 600mV,600mV 600mV~3.5V,600mV~5V 控制器,6 位 VID QFN 贴片安装 7mm(长度)*7mm(宽度)
供应商型号: 4026552
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC3877EUK#PBF

LTC3877EUK#PBF概述

    LTC3877 电流模式同步降压控制器技术手册

    1. 产品简介


    LTC3877 是一款由Linear Technology(现为Analog Devices的一部分)设计的VID(电压识别)可编程恒频电流模式降压控制器。这款先进的控制器特别适用于需要高效率和紧凑设计的应用场合。它采用创新架构以提升信号噪声比,使得极低直流电阻(DCR)电感器可以被应用,从而在大电流应用中最大化能效。此外,LTC3877还具备多相电流匹配改善能力、极短的最小导通时间(仅40纳秒),适用于高频开关应用。
    主要功能和应用领域:
    - 双相步降转换
    - 同步整流
    - 精密的电压输出调节
    - FPGA 和处理器电源
    - 服务器和计算系统

    2. 技术参数


    - 输入电压范围:4.5V 至 38V
    - 输出电压范围(VID 控制禁用时):0.6V 至 5V
    - 输出电压范围(VID 控制启用时):0.6V 至 1.23V
    - 最大电流:60A
    - 最大效率:可达95%
    - 最小导通时间:40纳秒
    - 锁定频率范围:250kHz 至 1MHz
    - 工作温度范围:–40°C 至 125°C

    3. 产品特点和优势


    LTC3877 的独特功能包括:
    - 高效的VID编程功能:允许输出电压在0.6V到1.23V之间进行精细调节。
    - 低值DCR电流感应:能够利用非常低的DCR电感器,从而实现高效率和紧凑的设计。
    - 超快响应时间:具备非常短的最小导通时间(40纳秒),支持在高频率下的低占空比运行。
    - 高精度温度补偿:通过精确的内部软启动时间和DCR温度补偿来限制最大输出电流。

    4. 应用案例和使用建议


    LTC3877 主要应用于如FPGA和处理器电源供应,以及服务器和计算系统。在实际应用中,LTC3877 在不同的负载条件下表现出色,例如,在12V输入电压下,可以在高达60A的负载电流下保持较高的效率。此外,它还支持多种工作模式,包括连续模式和突发模式,以适应不同应用场景的需求。对于特定应用的优化建议包括仔细选择外部电感器和电容器的类型,确保满足预期的效率和稳定性能。

    5. 兼容性和支持


    LTC3877 具有良好的兼容性,可以与多种外部组件一起使用,包括不同类型的电感器和电容器。厂商提供了详尽的技术支持文档,包括应用指南和设计工具,以帮助客户成功实施该控制器。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查所有连接点是否正确无误,并调整反馈回路电容值。 |
    | 温度异常导致性能下降 | 确保良好的散热设计,并考虑使用热敏电阻进行温度监测。 |
    | 效率低于预期 | 检查电路中的电感和电容参数,确保它们符合设计要求。 |

    7. 总结和推荐


    LTC3877 在多个方面展示了其卓越的功能和优势,特别是在高效率和精准控制方面。对于寻求高性能、高效率电源解决方案的应用场合,LTC3877 是一个理想的选择。鉴于其广泛的应用领域和强大的技术支持,我们强烈推荐此产品给需要高效稳定的电源管理系统的客户。

LTC3877EUK#PBF参数

参数
最大输出电压 600mV~3.5V,600mV~5V
最小输出电压 600mV,600mV
应用场景 控制器,6 位 VID
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 7.3mA
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3877EUK#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3877EUK#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC3877EUK#PBF LTC3877EUK#PBF数据手册

LTC3877EUK#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
