LTC1708EG-PG#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 220KHz Transistor Driver 2 2V 900mV 36V 3.5V SSOP-36 贴片安装 2.64mm(高度)
供应商型号: LTC1708EG-PG#PBF
供应商: 国内现货
标准整包数: 1036

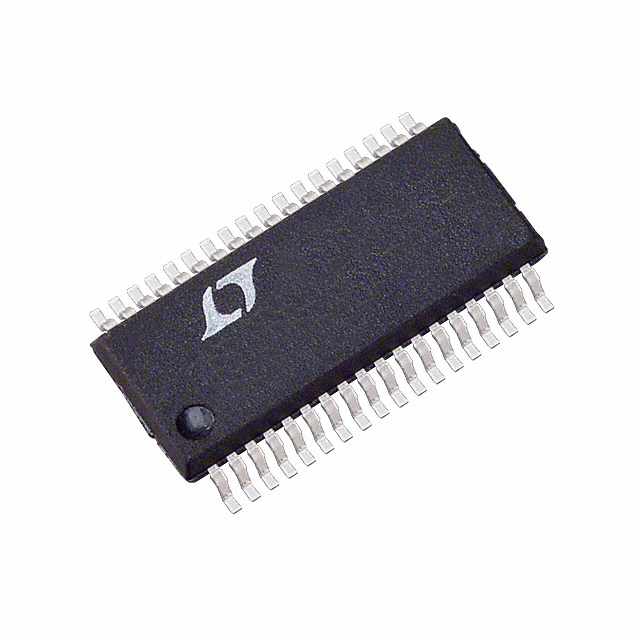

ANALOG DEVICES DC-DC稳压器 LTC1708EG-PG#PBF

LTC1708EG-PG#PBF概述


    产品简介


    LTC1708-PG是一款由Linear Technology公司生产的双通道可调5位VID(电压识别)编程降压开关调节器控制器。这款控制器能够驱动所有N沟道功率MOSFET阶段,适用于多种高性能应用场合,包括笔记本电脑、掌上电脑、PDA以及其他便携式仪器。它采用恒定频率电流模式架构,使得输出电压能够在0.9V到2.0V之间灵活调整,同时具备±1%的输出电压精度。

    技术参数


    - 输入电压范围:3.5V至36V
    - 输出电压范围:0.9V至2.0V
    - 开关频率:150kHz至300kHz
    - 效率:最高可达90%
    - 电流控制方式:2相电流模式
    - 工作温度范围:-40°C至85°C
    - 最大结温:125°C
    - 封装形式:36-lead塑料SSOP
    - 保护特性:输出过电压保护、短路检测、欠压锁定、热关断
    - 其他:5位VID控制、同步驱动、软启动电流斜坡、电源良好指示、远端输出电压感测

    产品特点和优势


    LTC1708-PG的主要优势在于其高效率、宽输入电压范围和出色的保护机制。它通过双通道设计和两相电流模式有效减少了输入电容和电源感应噪声。通过OPTI-LOOP补偿,LTC1708-PG能够适应不同类型的输出电容和ESR值,从而确保在各种条件下的稳定性和高效性。此外,其VID控制能力使得输出电压可以在0.9V到2.0V之间灵活调整,这使得其在多种电池化学体系中具有广泛应用潜力。

    应用案例和使用建议


    应用案例:
    1. 笔记本电脑和掌上电脑中作为电源管理IC。
    2. 便携式医疗设备中的电源管理。
    3. 车载娱乐系统中的电源管理。
    使用建议:
    - 在高频应用中,可以选择较高的频率设置以减少电感器和电容器的尺寸,但要注意可能增加的EMI干扰。
    - 调整VID电压时,确保所有相关引脚正确连接,以避免输出电压波动。
    - 在需要低功耗的应用中,可以利用软启动功能来逐步增加输出电流,从而降低瞬态响应的影响。

    兼容性和支持


    LTC1708-PG具有良好的兼容性,可以与其他标准电子元器件一起使用。Linear Technology提供详尽的技术文档和支持服务,以帮助用户在设计和使用过程中解决可能出现的问题。此外,Linear Technology还提供了在线技术支持和培训课程,帮助用户更好地理解和使用LTC1708-PG。

    常见问题与解决方案


    问题1: 如何正确设置VID电压?
    解决方案: 确保VID输入引脚与正确的电阻分压器连接,并且根据所需输出电压计算正确的电阻比。
    问题2: 在启动时出现异常输出电压怎么办?
    解决方案: 检查软启动电容是否已正确连接并适当设置。必要时,尝试更换电容值以优化软启动过程。
    问题3: 输出电压不稳定如何处理?
    解决方案: 检查所有连接点,确保它们连接正确并且没有松动。使用适当的输出电容和ESR值进行优化。

    总结和推荐


    LTC1708-PG凭借其高效率、多功能性和可靠性,成为适用于多种便携式和高性能设备的理想选择。其广泛的输入电压范围、出色的保护机制以及Linear Technology提供的支持,使其在市场上具备显著的竞争优势。如果你正在寻找一款可靠的电源管理解决方案,LTC1708-PG是一个值得考虑的选择。

LTC1708EG-PG#PBF参数

参数
输出数量 2
同步整流器 Yes
最小输入电压 3.5V
最大输出电压 2V
最大输入电压 36V
功能 Step-Down
拓扑 Buck
输出类型 Transistor Driver
最小输出电压 900mV
开关频率 220KHz
长*宽*高 2.64mm(高度)
通用封装 SSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC1708EG-PG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1708EG-PG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC1708EG-PG#PBF LTC1708EG-PG#PBF数据手册
