LTC3307AEV#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 2MHz Adjustable 1 5.5V 500mV 5.5V 2.25V QFN 贴片安装,黏合安装
供应商型号: 4033609
供应商: 海外现货
标准整包数: 1

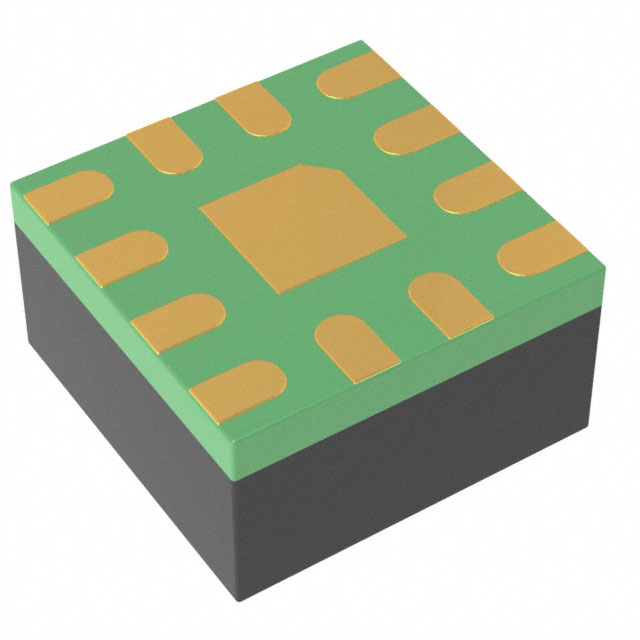

ANALOG DEVICES DC-DC稳压器 LTC3307AEV#TRMPBF

LTC3307AEV#TRMPBF概述

    LTC3307A 高效同步降压转换器技术手册

    1. 产品简介


    LTC3307A 是一款高性能、低噪声、单片式同步3A降压型DC/DC转换器,专为从2.25V到5.5V输入电源供电的应用而设计。它采用固定频率峰值电流模式控制,最高可达3MHz的开关频率,最短导通时间仅为22ns。这种转换器实现了快速瞬态响应,并且使用小型外部组件。特别的是,其Silent Switcher架构最大限度地减少了EMI辐射,非常适合需要高效率和低噪声的应用。

    2. 技术参数


    - 输入电压范围:2.25V至5.5V
    - 输出电压范围:0.5V至输入电压
    - 输出电压精度:±1%(全温度范围内)
    - 启动阈值:精确400mV
    - 静态电流:关闭状态下为1µA
    - 频率调节范围:1MHz至3MHz
    - 最小导通时间:22ns
    - 保护功能:过压保护、短路保护、热关断
    - 功率管参数:上管导通电阻31mΩ,下管导通电阻8mΩ

    3. 产品特点和优势


    LTC3307A 的关键优势包括:
    - 高效率:采用了8mΩ NMOS和31mΩ PMOS功率管,确保了高效率运行。
    - 宽频率调节范围:可编程频率至3MHz,适合各种应用需求。
    - 低噪声:Silent Switcher架构显著降低了EMI辐射。
    - 轻载高效:在轻负载条件下可以切换到低纹波Burst Mode操作,从而实现高效率。

    4. 应用案例和使用建议


    LTC3307A 广泛应用于服务器、电信、汽车、工业通信等领域。其典型应用包括电源管理系统中的分布式DC电源系统(POL)和FPGA、ASIC、微处理器核心供电。对于高效率要求的应用场景,如光学网络和分布式电源系统,LTC3307A 能够提供可靠的解决方案。
    使用建议:
    - 在高频应用中选择合适的电感和电容值以保持高效率和稳定性。
    - 为了减少外部干扰,合理布置接地线和走线。
    - 对于高功耗应用,确保良好的散热措施以维持长时间稳定运行。

    5. 兼容性和支持


    LTC3307A 支持标准的QFN封装,并具备引脚兼容版本,便于现有系统的升级和替换。Analog Devices 提供详细的技术文档和支持服务,确保客户在应用过程中能够获得全面的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统出现过温保护 | 检查散热方案是否合理,调整工作负载或提高冷却效率。 |
    | 输出电压波动较大 | 校准反馈回路电容或重新评估输出电容器值。 |
    | 启动时VOUT不能上升 | 检查启动条件设置,确认输入电压范围及电容匹配度。 |

    7. 总结和推荐


    LTC3307A 在高效率、低噪声、紧凑设计和高可靠性方面表现出色,适合在多种应用场合中使用。其卓越的电气特性和丰富的保护功能使其成为众多系统电源设计的理想选择。如果你正在寻找一款能够满足高性能、高效能要求的电源管理芯片,强烈推荐考虑使用LTC3307A。

LTC3307AEV#TRMPBF参数

参数
同步整流器 Yes
最大输出电压 5.5V
功能 Step-Down
最小输入电压 2.25V
输出类型 Adjustable
开关频率 2MHz
最大输入电压 5.5V
拓扑 Buck
最小输出电压 500mV
输出数量 1
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3307AEV#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3307AEV#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3307AEV#TRMPBF LTC3307AEV#TRMPBF数据手册

LTC3307AEV#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.5857
10+ ¥ 36.5505
25+ ¥ 34.6142
100+ ¥ 28.5899
250+ ¥ 25.6284
500+ ¥ 25.2361
1000+ ¥ 24.8437
2500+ ¥ 24.4387
库存: 210
起订量: 35 增量: 1
交货地:
最小起订量为:25
合计: ¥ 865.35
