首页  >  产品百科  >  MAX809SEXR+T

MAX809SEXR+T

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: Processor Supervisor 2.93V 1 Active Low/Push-Pull 3-Pin SC-70 T/R
供应商型号: 2512754
供应商: 海外现货
标准整包数: 1

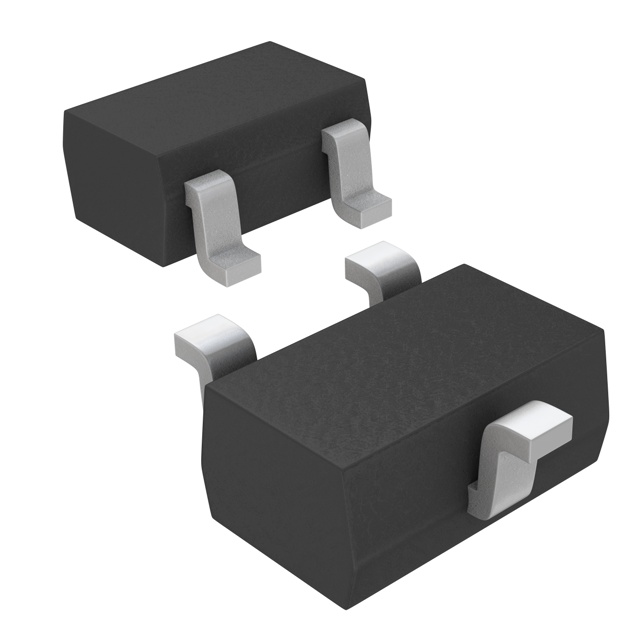

ANALOG DEVICES 电源管理芯片(PMIC) MAX809SEXR+T

MAX809SEXR+T概述

    # MAX803/MAX809/MAX810微处理器复位电路技术手册

    产品简介


    MAX803/MAX809/MAX810是针对微处理器(μP)和数字系统的电源监控设计的复位电路,旨在确保供电电压正常时系统稳定运行。这些器件广泛应用于计算机、控制器、智能仪器以及便携式/电池供电设备等场景,通过检测VCC电压的变化提供可靠的复位信号。它们不需要外部元件即可实现对+2.5V、+3V、+3.3V和+5V电源的精确监测。
    主要功能
    - 电源电压监控:检测并监控微处理器供电电压,当电压低于预设阈值时发出复位信号。
    - 快速复位脉冲宽度:在电压恢复正常后至少维持140毫秒的复位状态。
    - 低功耗设计:典型功耗仅为12μA,非常适合低功耗需求的应用。
    应用领域
    - 计算机
    - 控制器
    - 智能仪器
    - 批处理监控系统
    - 移动设备及电池供电系统
    - 汽车行业

    技术参数


    以下是MAX803/MAX809/MAX810的主要技术规格:
    | 参数 | 描述 |

    | 输入电压范围 | -0.3V 至 +6.0V |
    | 输出电流 | 最大输出电流可达20mA |
    | 工作温度范围 | SOT23:-40°C 至 +105°C
    SC70:-40°C 至 +125°C |
    | 复位延迟时间 | 20μs(典型值),至少140ms(最低值) |
    | 精确复位阈值 | 适用于多种电源电压,如+2.5V、+3.3V、+5V |
    | 包装形式 | 3引脚SC70 和 SOT23 封装 |

    产品特点和优势


    MAX803/MAX809/MAX810复位电路具有多项显著特点和技术优势:
    1. 高精度复位阈值:支持精确的复位检测,确保在电源电压下降到特定阈值时及时触发复位。
    2. 多种输出配置:提供三种输出形式,包括开漏极(MAX803)、推挽输出(MAX809)和高电平有效推挽输出(MAX810)。
    3. 广泛的温度适应性:能在极端温度环境下可靠运行,适应范围为-40°C至+125°C。
    4. 无需外部元件:内置所有必要组件,减少外部硬件设计复杂度。
    5. 低功耗特性:在正常工作条件下仅需12μA的电流,适合便携设备使用。

    应用案例和使用建议


    典型应用场景
    1. 计算机:用于主板上的电源管理,确保系统启动过程中的稳定性。
    2. 便携式设备:例如平板电脑、智能手机,帮助延长电池寿命并提高可靠性。
    3. 汽车电子:适用于车内控制单元,防止因电压波动导致的系统故障。
    使用建议
    - 在设计电路时应考虑加入滤波电容以增强抗干扰能力。
    - 若需要更高的电源电压复位支持,可以选择MAX803型号的开漏极输出,并配合合适的上拉电阻。
    - 针对低温环境下的操作,建议优先选用SC70封装的产品,因其更耐寒。

    兼容性和支持


    MAX803/MAX809/MAX810可无缝集成到现有的电子系统中,无需额外调整即可与其他标准接口兼容。Maxim Integrated公司还提供了详尽的技术文档和支持服务,包括产品选型指南、应用笔记以及详细的API文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查复位电路连接是否正确,确保没有短路。 |
    | 复位信号不稳定 | 添加旁路电容来过滤噪声,降低干扰影响。 |
    | 温度过高导致复位失败 | 更换更高温规的产品版本或增加散热措施。 |

    总结和推荐


    综上所述,MAX803/MAX809/MAX810系列复位电路凭借其高精度、低功耗及广泛的适用性,在各类电子设备中展现了卓越的表现。无论是用于消费类电子产品还是工业级控制领域,它都能提供稳定的电源监控解决方案。因此,我们强烈推荐这款产品作为电源管理和系统复位的理想选择。

MAX809SEXR+T参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX809SEXR+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX809SEXR+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX809SEXR+T MAX809SEXR+T数据手册

MAX809SEXR+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.5982
10+ ¥ 32.1842
25+ ¥ 29.3619
100+ ¥ 26.527
250+ ¥ 23.7047
500+ ¥ 23.1731
1000+ ¥ 22.6416
2500+ ¥ 22.11
库存: 3115
起订量: 41 增量: 1
交货地:
最小起订量为:25
合计: ¥ 734.04
直接购买
加入购物车
