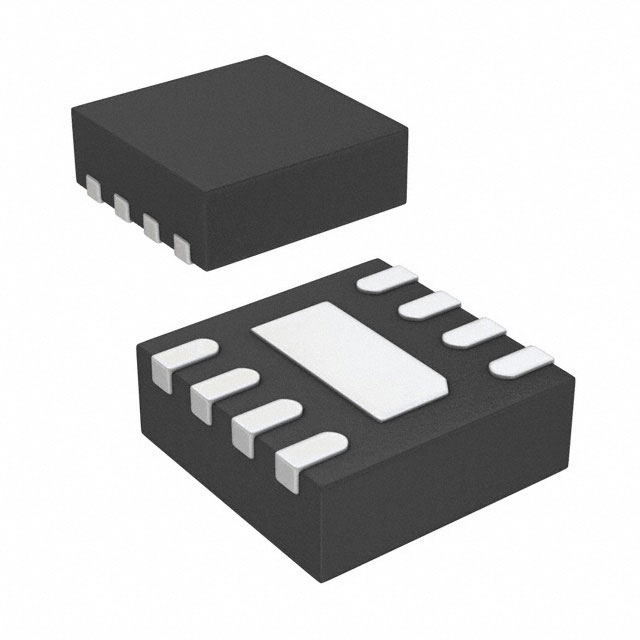

LT3483AIDC#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Charge Pump,Flyback No 150KHz Adjustable 1 38V 2.5V 16V 2.5V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: CY-LT3483AIDC#TRPBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT3483AIDC#TRPBF

LT3483AIDC#TRPBF概述


    产品简介


    LT3483/LT3483A 是一款微功率逆变式直流到直流转换器,集成了肖特基二极管和一个电阻反馈电路。这款器件采用小型封装,高度集成并使用了微型表面贴装组件,解决方案尺寸可小至40平方毫米。它的主要应用包括LCD偏置、手持电脑、电池备份、数码相机和OLED偏置等领域。这些应用需求通常需要高效率、紧凑尺寸和低功耗的电源管理方案。

    技术参数


    - 输入电压范围: 2.5V 到 16V
    - 开关电压: 高达40V
    - 开关电流限制: 200mA(LT3483)/ 400mA(LT3483A)
    - 反馈电流精度: 10µA
    - 静默电流: 活动模式下为40µA,关机模式下小于1µA
    - 热阻抗: 88.5°C/W(DFN封装),192°C/W(TSOT-23封装)
    - 工作温度范围: -40°C 到 125°C
    - 输出短路保护: 支持

    产品特点和优势


    - 微功耗: 静默电流低至1µA,大大延长了电池寿命。
    - 高集成度: 内置肖特基二极管和一个电阻反馈电路,减少了外部组件的需求。
    - 宽输入范围: 输入电压范围广,从2.5V到16V,适应多种电源环境。
    - 小巧封装: 体积小巧,适合空间受限的便携式应用。
    - 输出调节范围: 可产生高达-38V的负输出电压。
    - 优异的稳定性: 使用一个电阻反馈来减少负载对输出的影响。

    应用案例和使用建议


    应用案例:
    1. 手持电脑: LT3483/LT3483A用于提供稳定的负电压输出,确保设备在各种操作条件下稳定运行。
    2. 数码相机: 在电池电量下降时,提供可靠的电源备份。
    3. LCD偏置: 稳定的负电压输出可以保证LCD屏幕正常显示。
    使用建议:
    - 在选择电感器时,建议使用4.7µH或6.8µH的小型电感器,这样可以减小电路板尺寸并提高效率。
    - 为了降低输出电压纹波,建议在反馈电阻旁并联一个0.5pF到22pF的电容。
    - 尽量避免使用大容量飞跨电容,以减少启动时的电流冲击。

    兼容性和支持


    LT3483/LT3483A可与其他标准电子元器件兼容,方便集成到现有的系统中。厂商提供了详细的文档和技术支持,帮助客户顺利进行设计和调试。此外,还提供了一系列测试工具和软件来协助工程师进行验证和故障排除。

    常见问题与解决方案


    1. 启动电流过高: 当输入电压突然上升时,可能会出现启动电流过高的问题。可以通过增加输入端的旁路电容来缓解这一问题。
    2. 输出电压不稳定: 检查反馈电阻值是否正确设置,并确保输入电压稳定。
    3. 效率低: 检查电感器和电容器的选型是否合适,尝试调整元件参数。

    总结和推荐


    LT3483/LT3483A是一款高性能、高集成度的逆变式直流到直流转换器,适用于多种便携式设备和工业应用。其出色的低功耗、高效率和宽输入范围使其在市场上具有显著的竞争优势。无论是手持电脑还是数码相机,这款器件都能满足高效、可靠供电的需求。因此,强烈推荐在各种电源管理应用中使用LT3483/LT3483A。

LT3483AIDC#TRPBF参数

参数
输出数量 1
最大输入电压 16V
开关频率 150KHz
最大输出电压 38V
输出类型 Adjustable
同步整流器 No
最小输出电压 2.5V
拓扑 Boost,Buck,Charge Pump,Flyback
功能 Step-Down,Step-Up,Step-Up/Step-Down
最小输入电压 2.5V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT3483AIDC#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3483AIDC#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3483AIDC#TRPBF LT3483AIDC#TRPBF数据手册
