LTC3633AIUFD#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 正,降压 Yes 500KHz~4MHz Adjustable式 2 6V 600mV 20V 3.6V QFN 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: 4029242
供应商: 海外现货
标准整包数: 1

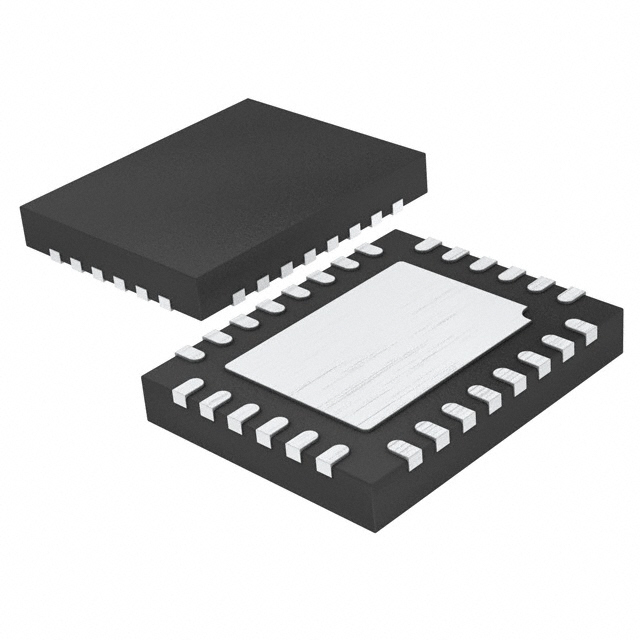

ANALOG DEVICES DC-DC稳压器 LTC3633AIUFD#PBF

LTC3633AIUFD#PBF概述

    LTC3633A/LTC3633A-1 双通道3A、20V单片同步降压调节器技术手册

    1. 产品简介


    LTC3633A/LTC3633A-1 是一款高效双通道单片同步降压调节器,采用控制导通时间、电流模式架构设计。其工作电压范围为3.6V至20V,非常适合用于锂离子电池堆栈及点负载电源供应应用。该器件提供高达95%的转换效率,并且可以实现高达4MHz的工作频率,使它成为高频率、高效率的应用场合的理想选择。

    2. 技术参数


    - 输入电压范围:3.6V 至 20V
    - 输出电流:每通道可达3A
    - 工作效率:最高可达95%
    - 低占空比操作:最低5%,适用于2.25MHz频率
    - 相位偏移:可选0°/180°相位偏移
    - 开关频率:可调范围为500kHz至4MHz
    - 外部时钟同步
    - 电流模式运行:优秀的线性和负载瞬态响应
    - 参考电压:0.6V,允许低输出电压
    - 操作模式:可选突发模式或强制连续模式
    - 输出电压跟踪和软启动能力
    - 短路保护
    - 过压输入和过温保护
    - 电源良好状态输出
    - 绝对最大输入电压:LTC3633: 16V;LTC3633A: 20V
    - 封装形式:低剖面(4mm x 5mm)QFN-28 和 28 引脚TSSOP

    3. 产品特点和优势


    - 宽泛的工作电压范围:支持3.6V至20V的输入电压,适应各种应用场景。
    - 高效率:最高效率可达95%,特别适合电池供电设备。
    - 灵活的频率调整:可通过外部电阻编程设置频率,并支持外部时钟同步。
    - 强大的保护机制:具备短路、过压及过温保护功能,确保长期稳定运行。
    - 良好的输出特性:支持输出电压跟踪和软启动,减少系统启动时间。

    4. 应用案例和使用建议


    应用案例:
    - 分布式电源系统:多通道并联使用,实现高效能供电。
    - 电池驱动仪器:应用于便携式医疗设备或移动通讯工具中。
    - 点负载电源供应:在数据中心、工业控制等领域有广泛应用。
    使用建议:
    - 选择合适的外部电阻以匹配所需的开关频率。
    - 注意连接到内部基准电压时的反馈网络,确保输出精度。
    - 在高温环境下工作时,需考虑散热问题,以避免因过热导致的器件损坏。

    5. 兼容性和支持


    该器件支持外部时钟同步,可以与多种时钟源配合使用。制造商提供了详细的文档和技术支持,用户可以通过官方网站获取更多资料和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查反馈网络和电容值,确保符合要求。 |
    | 过温保护触发 | 改善散热条件或降低工作负载。 |
    | 电源良好指示信号异常 | 确认电源输入及连接状态,检查相关引脚配置。 |

    7. 总结和推荐


    综上所述,LTC3633A/LTC3633A-1是一款高度集成、高性能的双通道同步降压调节器。它具备出色的效率、广泛的输入电压范围和灵活的操作模式,适用于多种高要求的应用场合。其丰富全面的保护机制也为系统的稳定性提供了可靠保障。对于需要高性能电源管理的应用,强烈推荐使用这款器件。
    此篇文章对LTC3633A/LTC3633A-1进行了详细的技术解析,希望可以帮助您更好地理解和应用该产品。如需更多信息,请访问Linear Technology官网或联系专业技术人员获取支持。

LTC3633AIUFD#PBF参数

参数
输出数量 2
最小输出电压 600mV
同步整流器 Yes
拓扑 正,降压
功能 Buck
开关频率 500KHz~4MHz
最大输出电压 6V
最大输入电压 20V
最小输入电压 3.6V
输出类型 Adjustable式
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC3633AIUFD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3633AIUFD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3633AIUFD#PBF LTC3633AIUFD#PBF数据手册

LTC3633AIUFD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 127.8256
10+ ¥ 88.554
73+ ¥ 69.0385
146+ ¥ 68.4183
292+ ¥ 68.1146
511+ ¥ 67.9501
1022+ ¥ 67.7982
库存: 79
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 885.54
