LT1074IT7#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Flyback No 100KHz Adjustable 1 35V 2.5V 45V 8V TO-220-7 通孔安装 4.57mm(高度)
供应商型号: LT1074IT7#PBF
供应商: 国内现货
标准整包数: 1

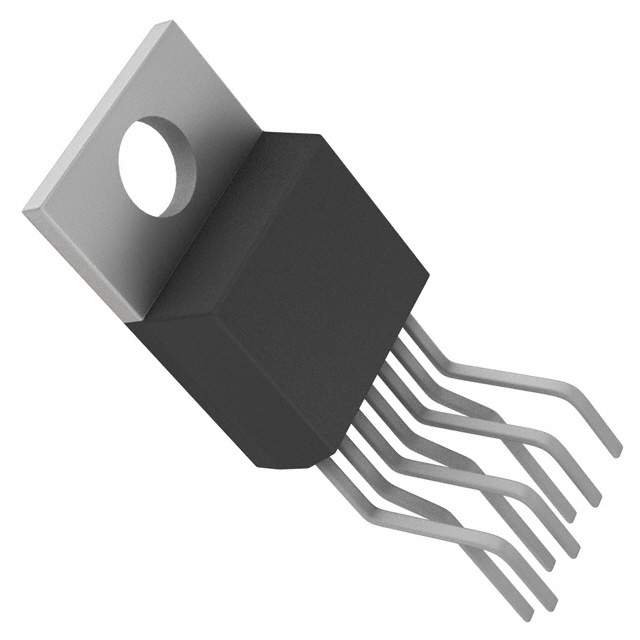

ANALOG DEVICES DC-DC稳压器 LT1074IT7#PBF

LT1074IT7#PBF概述

    LT1074/LT1076 5A/2A Monolithic Bipolar Switching Regulator

    产品简介


    LT1074和LT1076是Linear Technology Corporation生产的高性能开关调节器系列。LT1074具有5A的输出能力(LT1076为2A),集成了电源开关、振荡器、控制电路以及所有电流限制组件。该芯片支持多种拓扑结构,如降压转换器、反激式转换器等。这些器件仅需少量外部组件即可实现正常操作,适用于广泛的电压和电流需求,适用于多种应用场景。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 开关“导通”电压 | 1.85 | 2.3 | 2.5 | V |
    | 开关“关断”漏电流 | 5 | 300 | 500 | µA |
    | 供电电流 | 8.5 | 11 | 12 | mA |
    | 最低供电电压 | 7.3 | 8 | 60 | V |
    | 开关电流限制 | 5.5 | 6.5 | 8.5 | A |
    | 最大占空比 | 85 | 90 | 90 | % |
    | 开关频率 | 90 | 100 | 110 | kHz |

    产品特点和优势


    LT1074和LT1076的主要优势在于其高效能、强大的电流限制和紧凑的设计。内置的模拟乘法器使该器件能够在输入电压波动时迅速响应,提高了动态行为。此外,低至140μA的待机电流使得这些设备非常适合便携式和电池供电的应用。

    应用案例和使用建议


    LT1074/LT1076广泛应用于各种场景,如步进降压转换器、正向到负向转换器、负极升压转换器等。为了确保最佳性能,设计者应遵循以下建议:
    - 放置输入电容:在VIN引脚附近放置一个低ESR和低电感电容,以防止瞬态引起的不稳定。
    - 接地引脚连接:确保接地引脚直接连接到大面积的铜平面,以提高负载调节性能。

    兼容性和支持


    LT1074和LT1076可通过多种封装形式提供,包括TO-220和DD包。详细的设计指南可以在《应用笔记44》中找到,这些文档提供了更多的技术支持和设计建议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压范围有限 | 使用高压版本(如LT1074HV/LT1076HV) |
    | 输出电流不足 | 检查外部电感器和电容器的参数 |
    | 开关频率不稳定 | 调整反馈回路中的电阻和电容 |

    总结和推荐


    LT1074和LT1076凭借其卓越的性能和广泛的应用范围,在工业和消费电子产品中有着广泛的市场竞争力。其强大的电流限制能力和高效的转换效率使其成为许多高功率应用的理想选择。对于需要高稳定性和高可靠性的项目,强烈推荐使用这些器件。

LT1074IT7#PBF参数

参数
同步整流器 No
最大输入电压 45V
开关频率 100KHz
功能 Step-Down,Step-Up,Step-Up/Step-Down
拓扑 Boost,Buck,Flyback
输出类型 Adjustable
最小输入电压 8V
最小输出电压 2.5V
输出数量 1
最大输出电压 35V
长*宽*高 4.57mm(高度)
通用封装 TO-220-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT1074IT7#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1074IT7#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1074IT7#PBF LT1074IT7#PBF数据手册

LT1074IT7#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 206.112
10+ ¥ 144.4084
50+ ¥ 116.8285
100+ ¥ 113.0339
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 206.11
直接购买
加入购物车
