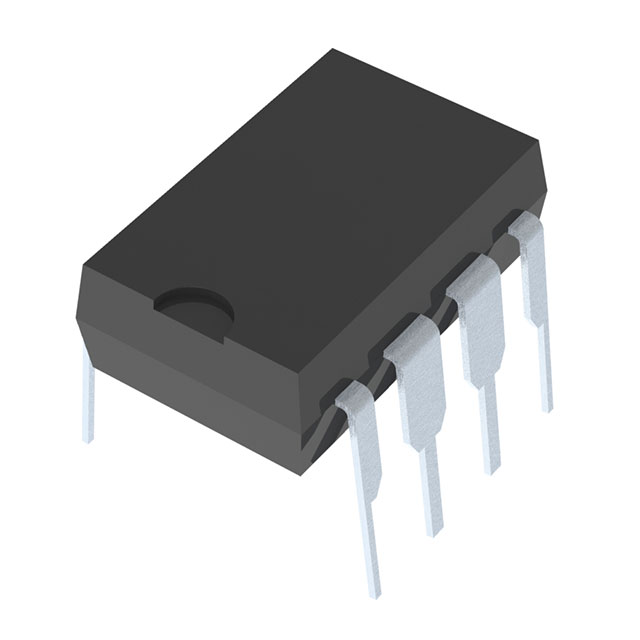

LTC1262CN8#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 500μA 4.75 to 5.5 12V 4.75 to 5.5 转换器,编程电源 PDIP-8 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: LTC1262CN8#PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 电源管理芯片(PMIC) LTC1262CN8#PBF

LTC1262CN8#PBF概述


    产品简介


    LTC1262 12V 30mA 闪存编程电源
    LTC1262 是一款高集成度的DC/DC转换器,主要用于提供12V±5%的输出电压,以满足宽范围输入电压(4.75V至5.5V)下的闪存编程需求。其主要功能包括在低输入电压下提供稳定的输出电流,实现高效的系统集成,并且无需使用电感器即可完成电路设计。此器件广泛应用于闪存编程供电、紧凑型运放供电和电池驱动系统中。

    技术参数


    - 输出电压:12V ±5%
    - 输入电压范围:4.75V 至 5.5V
    - 最大输出电流:30mA
    - 静态电流:500µA
    - 关断电流:0.5µA
    - 封装形式:8针PDIP 或 SO-8封装
    - 工作温度范围:0°C 至 70°C(工业级)
    - 储存温度范围:-65°C 至 150°C
    - 开关阻抗:0.18kΩ 至 2kΩ
    - 振荡频率:300kHz
    - 效率:74%

    产品特点和优势


    LTC1262 的主要特点包括:
    - 无电感器设计:通过集成电荷泵拓扑结构,在无需外部电感器的情况下实现12V电压输出。
    - 超低功耗:在不工作的状态下,供电电流可以降至0.5µA,极大地减少了系统功耗。
    - 高效率:在最大负载条件下,转换效率高达74%,表现出色。
    - 紧凑设计:8针PDIP或SO-8小尺寸封装,适用于空间受限的应用场合。
    - 出色的热性能:具有良好的热稳定性,工作温度范围广,适用于多种环境。

    应用案例和使用建议


    应用案例:
    - 在闪存编程过程中,LTC1262 可以提供稳定且可靠的12V电源,确保闪存数据的正确写入。
    - 用于便携式设备如手持设备、电池驱动系统等,需要高效且低功耗的电源解决方案。
    使用建议:
    - 负载调节:为了提高负载调节能力,建议使用较高容量的电容器,例如0.22µF至1µF之间的陶瓷电容。
    - 散热管理:尽管LTC1262具有良好的热稳定性,但在高温环境下建议增加散热措施,避免过热。
    - 负载电流限制:建议不要将输出电流超过30mA,以免造成设备损坏。

    兼容性和支持


    LTC1262 支持多种封装形式(8针PDIP 或 SO-8),能够与各种微处理器直接接口,无需额外的转换电路。此外,制造商提供了详尽的技术支持文档和售后保障,确保用户能够顺利集成并使用该器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在关断模式下无法启动 | 确认SHDN引脚连接正确,避免悬空或错误接线。 |
    | 设备输出电压不稳定 | 检查外围电容器的容量和质量,必要时更换更高品质的电容器。 |
    | 设备功耗过高 | 确保SHDN引脚在不需要供电时处于高电平状态,启用休眠模式减少功耗。 |

    总结和推荐


    总结:
    LTC1262 是一款性能卓越、功耗低、体积小的DC/DC转换器。其独特的无电感器设计使其成为高性能闪存编程供电的理想选择,尤其适用于空间有限且对功耗有严格要求的应用场景。该器件在多种工作环境下均表现优异,具备较高的市场竞争力。
    推荐:
    鉴于其出色的功能和广泛的适用性,我们强烈推荐使用LTC1262作为系统中的电源解决方案。其卓越的性能和简便的集成方式,使得在实际应用中能够轻松应对各种挑战。

LTC1262CN8#PBF参数

参数
工作电源电流 500μA
最大输出电压 12V
最小输出电压 -
应用场景 转换器,编程电源
最大工作供电电压 4.75 to 5.5
最小工作供电电压 4.75 to 5.5
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
