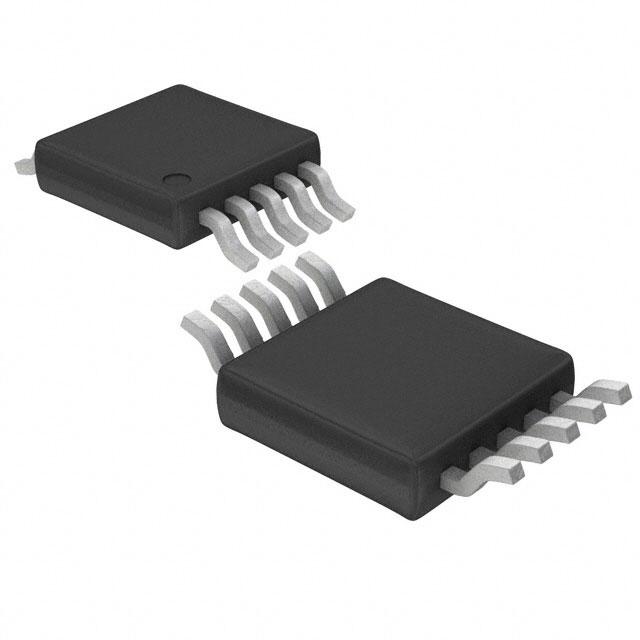

LTC4252CIMS-2#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 900μA 300mV 48V -48V -48V MSOP-10 贴片安装 3mm*3mm*860μm
供应商型号: 4025911
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC4252CIMS-2#PBF

LTC4252CIMS-2#PBF概述


    产品简介


    LTC4252B-1/LTC4252B-2 和 LTC4252C-1/LTC4252C-2 是由Linear Technology公司(现为ADI的一部分)设计的负电压热插拔控制器。这些控制器允许电路板安全地插入和移除从一个带电背板(如-48V供电系统)上进行热交换的应用场景。这些控制器集成了多种功能,如三阶段电流限制、欠压和过压检测、多功能定时器等,从而提供了极高的可靠性和控制精度。

    技术参数


    - 电压范围:支持从-48V的输入电压。
    - 电流限制:具有定时断路器、主动电流限制和快速前馈路径三种电流限制模式。
    - 精确度:欠压/过压阈值精度可达±1%(仅限于LTC4252C系列)。
    - 工作温度范围:
    - LTC4252B系列:0°C至70°C,-40°C至85°C。
    - LTC4252C系列:0°C至70°C,-40°C至85°C。
    - 绝对最大额定值:最大工作温度为125°C,最大引脚电压范围从-0.3V到16V。

    产品特点和优势


    1. 三阶段电流限制:LTC4252通过定时断路器、主动电流限制和快速前馈路径来控制输出电流,确保在各种故障条件下的安全运行。
    2. 高精度:LTC4252C系列提供±1%的欠压/过压阈值精度,增强了对电压变化的精确控制。
    3. 宽温工作范围:产品可在-40°C到85°C的温度范围内稳定工作,适用于极端环境。
    4. 耐久性强:改进后的分流调节器提高了整体耐用性,尤其适合严苛环境。

    应用案例和使用建议


    LTC4252系列热插拔控制器广泛应用于各类通信系统,如电信交换机中心、服务器、以及分布式电源系统中。例如,在中央办公交换系统中,它们可以确保在-48V分布式电源系统中进行安全的板卡热插拔操作。
    使用建议:
    - 在安装时,务必确保所有连接正确无误,特别是电流监测电阻的位置。
    - 针对不同的应用需求,可以选择LTC4252B系列或LTC4252C系列以获得更高的过压/欠压保护精度。

    兼容性和支持


    LTC4252系列热插拔控制器与多数标准电源和接口兼容,能够与市场上现有的硬件系统无缝集成。制造商提供详尽的技术支持文档和在线资源,以便用户能够更好地利用这些控制器的优势。

    常见问题与解决方案


    1. 启动问题:如果设备无法正常启动,检查电源输入是否在规定范围内,并确认欠压锁定(UVLO)是否已正确配置。
    2. 电流限制异常:检查连接的感测电阻是否损坏或未正确校准。确保所有接线端子牢固且正确连接。
    3. 过压/欠压警告频繁触发:确认设定的阈值是否符合实际应用要求,必要时调整设置。

    总结和推荐


    综上所述,LTC4252B-1/LTC4252B-2 和 LTC4252C-1/LTC4252C-2 系列热插拔控制器在安全性、精度和可靠性方面表现出色。它们特别适合需要严格电压控制的应用场景,如电信设备和服务器系统。对于需要高可靠性的工程师来说,强烈推荐使用这些产品。无论是用于电信基础设施还是服务器机房,LTC4252系列都能提供出色的性能和安全保障。

LTC4252CIMS-2#PBF参数

参数
最小工作供电电压 48V
工作电源电流 900μA
最大输出电压 -
最小输出电压 300mV
应用场景 -48V
最大工作供电电压 -48V
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC4252CIMS-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4252CIMS-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4252CIMS-2#PBF LTC4252CIMS-2#PBF数据手册
