LT3579EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Charge Pump,Cuk,Flyback,SEPIC No 200KHz~2.5MHz Adjustable 1 42V(Switch) 1.215V 16V 2.5V SOP 贴片安装
供应商型号: CY-LT3579EFE#PBF
供应商: Avnet
标准整包数: 1

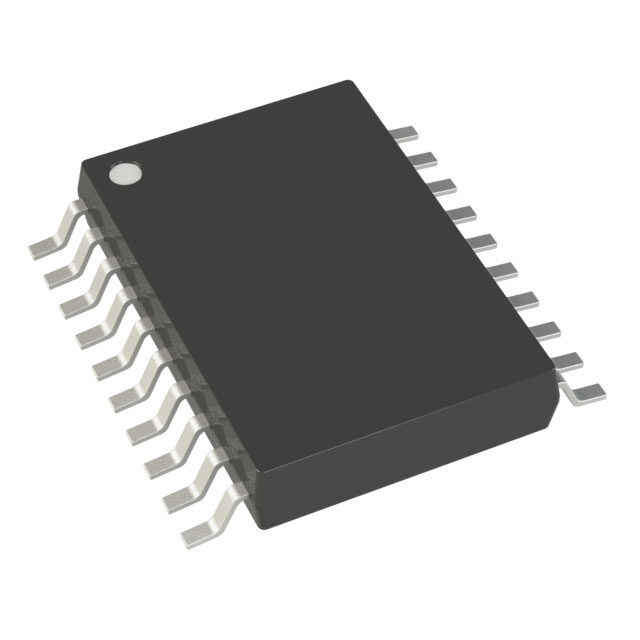

ANALOG DEVICES DC-DC稳压器 LT3579EFE#PBF

LT3579EFE#PBF概述


    产品简介


    LT3579/LT3579-1 是一款高性能的PWM DC/DC转换器,具有集成的故障保护功能,可以有效地防止输出短路、输入/输出过电压以及过热等情况。这款转换器包含一个42V的主开关和一个42V的从开关,这两个开关可以连接在一起以提供高达6A的总电流限制。LT3579非常适合用于多种本地电源设计,可以配置为Boost、SEPIC、反激或正激转换器,并且可以在5V的输入电压下产生12V/1.7A或者-12V/1.2A的输出电压。此外,LT3579-1还具备双相功能,使其能够实现高效的高压高功率电荷泵拓扑结构。

    技术参数


    - 输入电压范围: 2.5V 至 16V(瞬态最高可达40V)
    - 输出电流: 主开关最大3.4A,从开关最大2.6A
    - 总电流限制: 6A
    - 工作温度范围: -40°C 至 125°C
    - 工作频率范围: 200kHz 至 2.5MHz
    - 最低启动电压: 2.5V
    - 内部误差放大器增益: 70 V/V
    - 典型开关损耗: 250mV @ 5.5A
    - 封装形式: 20引脚TSSOP和20引脚4mm×5mm QFN
    - 软启动时间: 约1.8V
    - 同步频率范围: 200kHz 至 2.5MHz
    - 开关频率变化范围: 频率降低至正常频率的1/6
    - 软启动电容电流: 5.7μA 至 11.3μA

    产品特点和优势


    LT3579/LT3579-1 的核心优势在于其强大的故障保护功能和灵活的配置能力。通过内置的故障检测和处理机制,可以有效应对各种异常情况,提高系统的稳定性和可靠性。此外,由于其低损耗和高效能的特点,这款转换器非常适合应用于需要高效率电源转换的场景,如真空荧光显示(VFD)偏置电源、TFT-LCD偏置电源以及汽车发动机控制单元(ECU)电源等。

    应用案例和使用建议


    应用案例
    LT3579/LT3579-1 在真空荧光显示(VFD)和TFT-LCD显示器中被广泛使用,因为它能够提供稳定的偏置电压和高效率的电源转换。另外,在汽车引擎控制系统中,该转换器能够可靠地为电子控制单元供电。
    使用建议
    在使用LT3579/LT3579-1时,确保输入电压稳定在规定的范围内,并根据具体应用选择合适的外部补偿网络和反馈电阻。合理设置软启动时间和同步频率,以保证系统稳定性并减少启动冲击。此外,为了最大限度地减少电磁干扰(EMI),应尽量减小与SW1和SW2针脚相连的金属走线面积。

    兼容性和支持


    LT3579/LT3579-1 支持外部时钟同步功能,可以通过SYNC引脚连接外部时钟信号,与其他兼容的开关调节器进行同步。制造商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方法: 检查输入电压是否在规定范围内,并确保正确的外部补偿网络和反馈电阻值。
    2. 问题: 开关频率波动
    - 解决方法: 重新检查RT电阻值和外部时钟信号,确保同步频率设置正确。
    3. 问题: 系统无法启动
    - 解决方法: 检查SHDN引脚状态,确保其在启动时驱动到超过1.33V的水平。

    总结和推荐


    综上所述,LT3579/LT3579-1 作为一款多功能的PWM DC/DC转换器,凭借其强大的故障保护能力和广泛的适用性,非常适合作为各种应用中的本地电源解决方案。对于需要高效率、高稳定性的电源转换应用,强烈推荐使用LT3579/LT3579-1。
    如有任何疑问,欢迎联系厂家获取更多技术支持。

LT3579EFE#PBF参数

参数
功能 Step-Up,Step-Up/Step-Down
开关频率 200KHz~2.5MHz
最小输出电压 1.215V
输出类型 Adjustable
最大输出电压 42V(Switch)
同步整流器 No
拓扑 Boost,Charge Pump,Cuk,Flyback,SEPIC
最大输入电压 16V
输出数量 1
最小输入电压 2.5V
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LT3579EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3579EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3579EFE#PBF LT3579EFE#PBF数据手册

LT3579EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.369 ¥ 40.2283
库存: 47
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.22
直接购买
加入购物车
