LT8609SEV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 200KHz~2.2MHz Adjustable 1 42V 782mV 42V 3V QFN 贴片安装
供应商型号: 14M-LT8609SEV#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT8609SEV#PBF

LT8609SEV#PBF概述

    LT8609S 技术手册概述

    1. 产品简介


    LT8609S 是一款由Analog Devices生产的高效同步降压型开关稳压器,适用于多种高瞬态负载需求的应用场合。该器件能够提供高达3A的峰值电流输出,特别适合如GSM收发器等需要快速响应的场合。通过紧凑的设计和内置的开关管,LT8609S不仅减小了外部组件的需求,还提高了整体的系统效率。

    2. 技术参数


    | 参数 | 规格 |

    | 最大输入电压 | 42V |
    | 连续输出电流 | 2A |
    | 峰值输出电流 | 3A |
    | 睡眠模式电流 | <2.5μA |
    | 开关频率 | 200kHz 至 2.2MHz |
    | 效率 | 高达93% |
    | 负载调节 | ±8.5% |
    | 纹波 | <10mV峰峰值 |

    3. 产品特点和优势


    LT8609S 具备多个独特的功能和优势:
    - 超低纹波爆发模式操作:可以将非开关静态电流降低至1.7μA以下,保持低于10mV的纹波。
    - 峰值电流模式操作:允许使用较小的电感,同时保持良好的环路稳定性。
    - 温度补偿和内部补偿:能够在广泛的温度范围内保持稳定的性能。

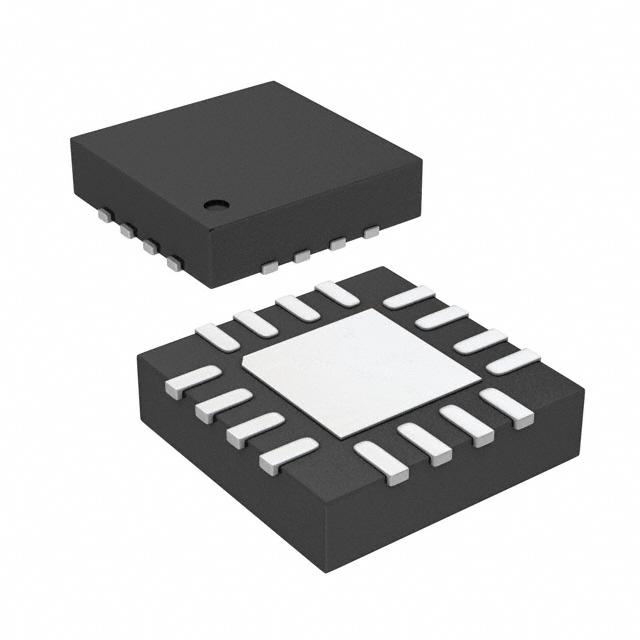

    - 封装小巧:采用16引脚3mm x 3mm的小型LQFN封装,便于集成。

    4. 应用案例和使用建议


    LT8609S 的典型应用案例包括用于工业控制系统的电源转换,GSM收发器以及其他对瞬态负载要求高的应用。使用时应注意:
    - 在设计电路时应尽量使输入和输出滤波电容靠近芯片的引脚。
    - 使用外部时钟同步可以避免频率干扰,减少EMI(电磁干扰)。

    5. 兼容性和支持


    LT8609S 可以通过外部时钟进行同步,从而实现更高的频率稳定性和更低的EMI。此外,厂商提供了详细的文档和技术支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案如下:
    - 问题:启动时出现异常纹波
    - 解决方案: 检查反馈电阻分压器的连接情况,确保其阻值正确,且没有被短路或断开。

    - 问题:输出电压不稳定
    - 解决方案: 检查外部输入电容器的电容值是否合适,并确保其接地良好。

    7. 总结和推荐


    LT8609S 以其高效的性能和强大的兼容性,成为各种应用场合的理想选择。它独特的功能使其在市场上具有较高的竞争力。对于需要处理高瞬态负载的系统来说,LT8609S 不仅是一个可靠的电源解决方案,而且提供了多种高级特性,使得它在众多竞争者中脱颖而出。因此,强烈推荐在需要高效率、低纹波和强大瞬态响应能力的场合使用这款产品。

LT8609SEV#PBF参数

参数
同步整流器 Yes
最大输入电压 42V
拓扑 Buck
输出数量 1
最大输出电压 42V
最小输出电压 782mV
最小输入电压 3V
输出类型 Adjustable
功能 Step-Down
开关频率 200KHz~2.2MHz
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LT8609SEV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8609SEV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8609SEV#PBF LT8609SEV#PBF数据手册

LT8609SEV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.6747
10+ ¥ 29.2812
30+ ¥ 25.7103
库存: 25
起订量: 1 增量: 624
交货地:
最小起订量为:1
合计: ¥ 32.67
