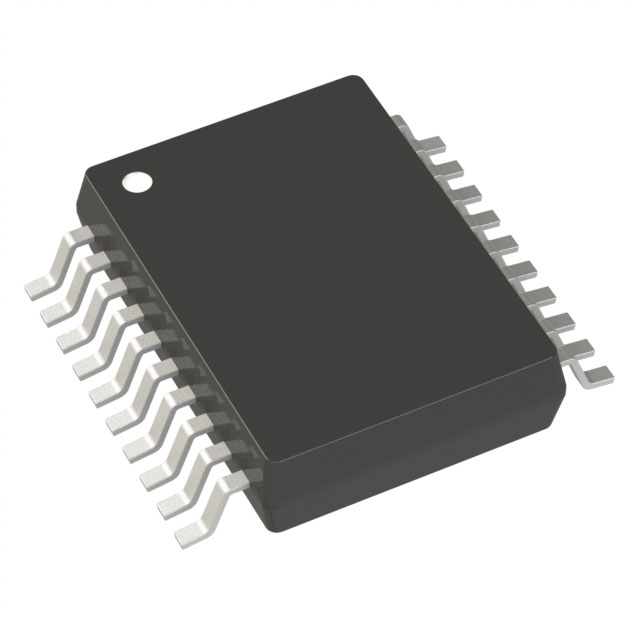

LT1683IG#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Push-Pull No 250KHz Transistor Driver 1 100V 5V 20V 4V SSOP-20 贴片安装,黏合安装 7.5mm(长度)*2mm(高度)
供应商型号: LT1683IG#TRPBF
供应商: 期货订购
标准整包数: 1800
ANALOG DEVICES DC-DC稳压器 LT1683IG#TRPBF

LT1683IG#TRPBF概述


    产品简介


    产品类型:LT1683 是一款由 Linear Technology 制造的开关调节器控制器,设计用于降低传导和辐射电磁干扰(EMI)。
    主要功能:
    - 通过控制外部 N 沟道 MOSFET 开关的电压和电流斜率来实现超低噪声和 EMI。
    - 利用双输出(推挽式)电流模式架构,优化低噪声拓扑结构。
    - 具备栅极驱动器、振荡器、控制和保护电路,能够独立设置输出开关的电压和电流斜率。
    - 可同步到外部时钟,准确放置开关谐波。
    应用领域:
    - 通信设备的电源供应。
    - 符合 EMI 标准的离线电源供应。
    - 精密仪器系统。
    - 工业自动化中的隔离电源。
    - 医疗设备。
    - 数据采集系统。

    技术参数


    电气特性:
    - 输入电压:2.55V 至 20V
    - 参考电压:1.235V 至 1.265V
    - 反馈输入电流:250nA 至 1000nA
    - 误差放大器增益:180 V/V 至 250 V/V
    - 最大开关频率:250kHz
    - 栅极驱动电压:10.7V(开启)至 0.2V(关闭)
    保护特性:
    - 栅极驱动锁存(VIN 低)
    - 相反栅极锁存
    - 软启动
    - 输出电流限制
    - 短路电流限制
    - 栅极驱动过电压钳位
    - 输入电源欠压锁定

    产品特点和优势


    独特功能:
    - 通过控制电压和电流斜率,显著减少传导和辐射 EMI。
    - 可以独立控制输出开关电压和电流斜率,减少了对外部滤波器的需求。
    - 双 N 沟道 MOSFET 驱动器和易于同步的 20kHz 至 250kHz 振荡器频率。
    - 能够调节正负电压。
    市场竞争力:
    - 在通信设备和其他对噪声敏感的应用中表现优异。
    - 相比传统开关器,布局更加容易,更易实现 EMC 标准。

    应用案例和使用建议


    应用场景:
    - 在通信设备的电源供应中,LT1683 的低噪声和高效率使其成为理想选择。
    - 在医疗设备中,LT1683 的高可靠性使其在需要精确和稳定的电源供应场合中发挥作用。
    使用建议:
    - 使用小电容(<1µF)在 V5 引脚上以减少噪声。
    - 在 GCL 引脚上连接 Zener 或电压源以设置最大栅极驱动电压。
    - 使用较小的电阻(如 3.3kΩ 至 68kΩ)设置电流和电压斜率以优化谐波减少效果。

    兼容性和支持


    兼容性:
    - LT1683 与多种 N 沟道 MOSFET 兼容,可以根据具体应用需求进行选择。
    支持和维护:
    - Linear Technology 提供全面的技术支持和文档资料,包括详细的电路图和应用指南。

    常见问题与解决方案


    问题1:如何设置适当的电流和电压斜率?
    解决方案:调整 RVSL 和 RCSL 的值,根据具体应用需求优化谐波减少效果。
    问题2:如何确保软启动功能正常工作?
    解决方案:正确连接 SS 引脚上的电容,确保软启动充电电流合适。

    总结和推荐


    综合评估:
    - LT1683 在噪声敏感应用中表现出色,具备高效率、低 EMI 特点。
    - 产品设计具有高度灵活性和可配置性,适合各种复杂应用场景。
    推荐:
    - 强烈推荐在通信设备、精密仪器和其他需要高性能电源管理的领域中使用 LT1683。

LT1683IG#TRPBF参数

参数
输出类型 Transistor Driver
开关频率 250KHz
功能 Step-Up/Step-Down
最大输出电压 100V
拓扑 Push-Pull
最大输入电压 20V
输出数量 1
最小输出电压 5V
同步整流器 No
最小输入电压 4V
长*宽*高 7.5mm(长度)*2mm(高度)
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
