LTC3309AHV#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes Up~3MHz Programmable 1 2.25V 500mV 5.5V 2.25V LQFN-12 贴片安装,黏合安装
供应商型号: LTC3309AHV#TRMPBF
供应商: 云汉优选
标准整包数: 1

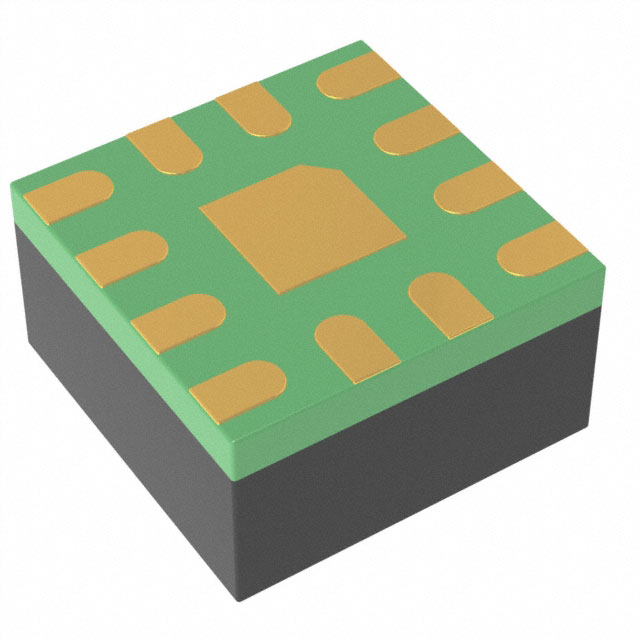

ANALOG DEVICES DC-DC稳压器 LTC3309AHV#TRMPBF

LTC3309AHV#TRMPBF概述


    产品简介


    LTC3309A 是一款高度集成的小型化、高效率、低噪声同步降压 DC/DC 转换器,采用 2.25V 至 5.5V 的输入电压范围,输出电流可达 6A。该器件基于常数频率峰值电流模式控制,具有 1MHz 至 3MHz 的可编程开关频率和最低 22ns 的最小导通时间,以实现快速瞬态响应。通过 Silent Switcher 架构,LTC3309A 还实现了超低电磁干扰(EMI)辐射,适合用于多种高要求的应用场景,如通信系统、服务器、电信设备以及汽车和工业控制系统。

    技术参数


    - 输入电压范围: 2.25V 至 5.5V
    - 输出电压范围: 0.5V 至 VIN
    - 输出精度: ±1% 温度范围内
    - 最小导通时间: 22ns
    - 最大占空比: 100%
    - 顶部 MOSFET 导通电阻: 31mΩ
    - 底部 MOSFET 导通电阻: 8mΩ
    - 顶部 MOSFET 电流限制: 9.1A 至 10.1A
    - 底部 MOSFET 电流限制: 7.8A
    - 工作温度范围: LTC3309AE(–40°C 至 125°C)、LTC3309AI(–40°C 至 125°C)、LTC3309AJ(–40°C 至 150°C)
    - 封装类型: 12 引脚 2mm x 2mm x 0.74mm LQFN 封装
    - 热阻: θJA = 51°C/W,θJB = 12°C/W,θJCBOTTOM = 8.6°C/W,θJCTOP = 73°C/W

    产品特点和优势


    1. 高效率:得益于仅 8mΩ 和 31mΩ 的低导通电阻 NMOS 和 PMOS MOSFET,LTC3309A 在高电流负载下能够保持极高的转换效率。
    2. 低噪声:内置的 Silent Switcher 架构显著降低了电磁干扰(EMI),适用于对 EMI 敏感的应用。
    3. 快速瞬态响应:具备 22ns 的最小导通时间,可以实现快速的瞬态响应,非常适合对响应速度要求较高的应用。
    4. 宽工作温度范围:LTC3309A 提供多种型号,工作温度范围从 -40°C 到 150°C,确保了其在极端环境下的可靠性。
    5. 低功耗:低至 40μA 的待机电流使得其在轻载条件下也能维持高效率。

    应用案例和使用建议


    LTC3309A 广泛应用于需要高效、低噪声电源转换的应用场景。例如,在通信系统中,LTC3309A 可以作为分布式直流电源系统的电源模块,为 FPGA、ASIC 或 µP 内核供电。在汽车电子中,它可以用于电动汽车的电池管理系统,确保在严苛的环境条件下仍能可靠运行。
    使用时应注意以下几个方面:
    1. 散热设计:由于其紧凑的封装和高功率密度,需保证良好的散热设计,避免过温保护导致的系统故障。
    2. 电源布局:确保正确的电源布局和旁路电容放置,以减少杂散电感和提高稳定性。
    3. 软启动配置:合理设置软启动时间,避免启动瞬间的大电流冲击,保护下游电路。

    兼容性和支持


    LTC3309A 支持与其他标准电子元件的兼容,其引脚与 LTC3307 和 LTC3308 兼容,简化了升级或替换过程。制造商提供详尽的技术支持文档和专业的客户服务,帮助客户解决问题并进行设计优化。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时电压不稳定 | 确保软启动时间和外部电容配置正确 |
    | EMI 辐射过高 | 检查 Silent Switcher 架构配置和电源布局 |
    | 温度过高 | 改善散热设计,增加散热片或使用更好的散热材料 |

    总结和推荐


    综上所述,LTC3309A 是一款集高效率、低噪声、快速瞬态响应于一身的优秀同步降压 DC/DC 转换器。其出色的性能使其成为多种应用的理想选择,特别是在需要高效电源管理和严格电磁兼容要求的场合。强烈推荐给那些需要高效、可靠电源解决方案的设计工程师。

LTC3309AHV#TRMPBF参数

参数
拓扑 Buck
同步整流器 Yes
功能 Step-Down
最大输出电压 2.25V
最小输入电压 2.25V
最大输入电压 5.5V
输出类型 Programmable
输出数量 1
最小输出电压 500mV
开关频率 Up~3MHz
通用封装 LQFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3309AHV#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3309AHV#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3309AHV#TRMPBF LTC3309AHV#TRMPBF数据手册

LTC3309AHV#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
