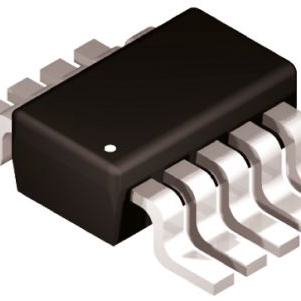

MAX1760EUB+

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost Yes 1MHz Adjustable (Fixed) 1 5.5V 2.5V 5.5V 700mV 贴片安装
供应商型号: LO-2518860
供应商: 海外现货
标准整包数: 0
ANALOG DEVICES DC-DC稳压器 MAX1760EUB+

MAX1760EUB+概述


    产品简介


    MAX1760/MAX1760H 高效低噪声升压 DC-DC 转换器
    MAX1760 和 MAX1760H 是专为电池供电的无线应用设计的高效率、低噪声升压 DC-DC 转换器。它们将低静态电源电流(100µA)与1MHz的工作频率相结合。小型外部组件和紧凑的10引脚TDFN和µMAX®封装使其成为便携式手持设备的理想选择。MAX1760 通过逻辑低电平信号激活,而 MAX1760H 则通过逻辑高电平信号激活。这两种设备都使用同步整流脉宽调制(PWM)升压拓扑结构,从广泛的输入电压范围(如1到3个碱性电池或镍镉/镍氢电池,或单个锂离子电池)生成2.5V至5.5V的输出电压。

    技术参数


    - 输入电压范围: 0.7V 至 5.5V
    - 最大输出电流: 800mA
    - 固定输出电压: 3.3V(可调整为2.5V至5.5V)
    - 开关频率: 1MHz(可通过外部时钟信号同步到500kHz至1.2MHz范围)
    - 启动电压: 0.9V 至 1.1V
    - 参考电压: 1.25V
    - 最小工作温度: -40°C
    - 最大工作温度: +85°C
    - 静态电流: 100µA
    - 关断电流: 0.1µA

    产品特点和优势


    1. 高效节能: 最高可达94%的效率。
    2. 广泛输入电压范围: 支持从0.7V到5.5V的输入电压。
    3. 超低静态电流: 仅100µA的静态电流,有助于延长电池寿命。
    4. 快速响应时间: 1MHz的工作频率确保了快速的负载响应。
    5. 恒定频率操作: 可在所有负载条件下进行恒定频率操作。
    6. 软启动功能: 可调节的软启动功能以优化效率和输出电压纹波。
    7. 小巧封装: 小型化设计,适合空间有限的应用。

    应用案例和使用建议


    应用案例:
    - 数字无绳电话
    - PCS手机
    - 无线手持设备
    - 手持仪器
    - 掌上电脑
    - 个人通信设备
    - 两向传呼机
    使用建议:
    1. 在轻负载情况下,通过配置CLK/SEL引脚,可以选择正常模式或强制PWM模式以获得更高的效率。
    2. 使用外部时钟信号进行同步-PWM操作,可以有效减少无线应用中的干扰。
    3. 当启动输入电压过低时,确保外部输入电压不低于最低启动电压,以确保设备能够正确启动。

    兼容性和支持


    - 兼容性: 该产品与多种电池输入兼容,包括1到3个碱性电池、镍镉/镍氢电池,或单个锂离子电池。
    - 支持: 厂商提供详细的电气特性表、绝对最大额定值及封装信息,确保用户在使用过程中能够获得充分的技术支持。

    常见问题与解决方案


    - 问题1: 设备无法启动,即使输入电压高于最低启动电压。
    - 解决方案: 检查输入电压是否稳定且没有波动,同时确认CLK/SEL引脚的设置是否正确。

    - 问题2: 输出电压不稳定。
    - 解决方案: 确保反馈网络(FB)连接正确,并检查ISET引脚上的电容值是否符合要求。

    总结和推荐



    总结

    :
    MAX1760/MAX1760H是一款高效率、低噪声的升压DC-DC转换器,适用于各种便携式无线设备。它具备出色的性能指标和广泛应用范围,特别是在需要高效能和长电池寿命的应用中表现出色。
    推荐:
    综上所述,MAX1760/MAX1760H是非常值得推荐的产品,尤其适合对电源效率有严格要求的应用场合。无论是数字无绳电话、PCS手机还是其他便携式无线设备,它都能提供稳定可靠的电源管理解决方案。

MAX1760EUB+参数

参数
最小输入电压 700mV
输出类型 Adjustable (Fixed)
输出数量 1
最大输入电压 5.5V
最大输出电压 5.5V
功能 Step-Up
最小输出电压 2.5V
拓扑 Boost
同步整流器 Yes
开关频率 1MHz
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX1760EUB+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
