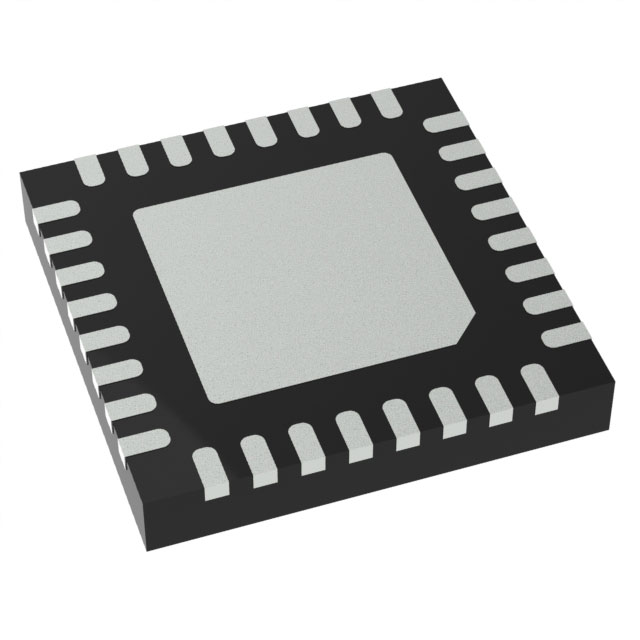

LTC3788IUH#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 升压,正 Yes 105KHz~760KHz 晶体管驱动器 2 60V(Max) 1.2V 38V 4.5V QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: LTC3788IUH#PBF
供应商: 期货订购
标准整包数: 1022
ANALOG DEVICES DC-DC稳压器 LTC3788IUH#PBF

LTC3788IUH#PBF概述

    LTC3788 高性能双相同步升压控制器技术手册

    1. 产品简介


    LTC3788 是一款高性能双相同步升压控制器,可驱动所有 N 沟道功率 MOSFET。通过同步整流,LTC3788 可提高效率,减少功耗,并满足高功率升压应用的需求。LTC3788 特别适用于工业、汽车、医疗及军事等领域,具有广泛的应用前景。

    2. 技术参数


    - 输入电压范围:4.5V 至 38V(绝对最大值为 40V),启动后可在 2.5V 下继续运行。
    - 输出电压:高达 60V。
    - 参考电压精度:±1%(1.2V 精密参考电压)。
    - 电流感应方式:可通过 RSENSE 或电感 DCR 进行电流感应。
    - 100% 占空比能力:适用于同步 MOSFET。
    - 静态电流:低至 125µA。
    - 可编程固定频率:50kHz 至 900kHz。
    - 独立软启动:可调节输出电压软启动。
    - 功率良好指示:两个输出电压监测功率良好状态。
    - 低关断电流:IQ < 8µA。
    - 内部 LDO 电源:可由 VBIAS 或 EXTVCC 供电栅极驱动。
    - 封装形式:32 引脚 5mm × 5mm QFN 封装,热增强型低轮廓设计。

    3. 产品特点和优势


    - 高效同步操作:最高效率,减少发热。
    - 宽输入范围:4.5V 至 38V,启动后可低至 2.5V。
    - 精密参考电压:±1% 1.2V 参考电压,确保稳定输出。
    - 灵活的软启动:可根据需求调整输出电压软启动时间。
    - 高集成度:内置多种保护机制,如过温保护、欠压锁定等,可靠性高。

    4. 应用案例和使用建议


    - 工业应用:适用于工厂自动化设备、工业机器人等高功率应用场合。
    - 汽车应用:可用于电动汽车(EV)的电池管理系统。
    - 医疗设备:适用于高精度医疗设备,需要高效能和高稳定性。
    - 军事应用:可用于军用通讯系统,要求高可靠性。
    使用建议:
    - 在设计电路时,考虑选择合适的输入电容和输出电容,以优化系统的动态响应。
    - 配置合理的软启动时间,以防止启动时的大电流冲击。
    - 确保散热设计符合规范,特别是在高负载情况下。

    5. 兼容性和支持


    LTC3788 具有广泛的兼容性,可与其他 N 沟道 MOSFET 和控制电路配合使用。厂商提供详尽的技术文档和完善的售后支持,包括产品选型指南、应用笔记和技术咨询等。

    6. 常见问题与解决方案


    - 问题:启动后输出电压不稳定。
    解决方案:检查输入电压是否符合要求,确保输入电容和输出电容配置正确。

    - 问题:器件发热严重。
    解决方案:改善散热设计,使用更大的散热片或风扇进行强制冷却。

    7. 总结和推荐


    LTC3788 是一款性能卓越的双相同步升压控制器,适合各种高功率应用场合。它具备高效率、宽输入范围、低静态电流等特点,特别适用于工业、汽车、医疗和军事领域。结合厂商提供的丰富技术支持,LTC3788 无疑是一个值得推荐的产品选择。

LTC3788IUH#PBF参数

参数
最大输入电压 38V
同步整流器 Yes
最小输出电压 1.2V
输出数量 2
最大输出电压 60V(Max)
最小输入电压 4.5V
功能 Boost
拓扑 升压,正
开关频率 105KHz~760KHz
输出类型 晶体管驱动器
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC3788IUH#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3788IUH#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3788IUH#PBF LTC3788IUH#PBF数据手册

LTC3788IUH#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1022+ ¥ 53.5012
2044+ ¥ 52.141
3066+ ¥ 50.7808
库存: 5000
起订量: 1022 增量: 73
交货地:
最小起订量为:1022
合计: ¥ 54678.22
直接购买
加入购物车
