LTC7103MPUHE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1MHz Adjustable 1 105V 1V 105V 4.4V QFN-36 贴片安装
供应商型号: 4026665
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC7103MPUHE#PBF

LTC7103MPUHE#PBF概述

    LTC7103 高效同步降压稳压器技术手册解析

    1. 产品简介


    LTC7103 是一款高效率、单片式同步降压型 DC/DC 转换器,适用于105V、2.3A的低电磁干扰(EMI)同步降压调节器。这款器件采用恒定频率平均电流模式控制架构,输入电压范围为4.4V到105V,提供1V到VIN之间的可调输出电压,能够提供高达2.3A的输出电流。

    2. 技术参数


    - 输入电压范围: 4.4V至105V(绝对最大值110V)
    - 输出电压范围: 1V至VIN
    - 输出电流: 最大2.3A
    - 电源管理: 超低静态电流(IQ):2µA(当调节48VIN至3.3VOUT时)
    - 工作温度范围:
    - LTC7103E:-40°C 至 125°C
    - LTC7103I:-40°C 至 125°C
    - LTC7103H:-40°C 至 150°C
    - LTC7103MP:-55°C 至 150°C

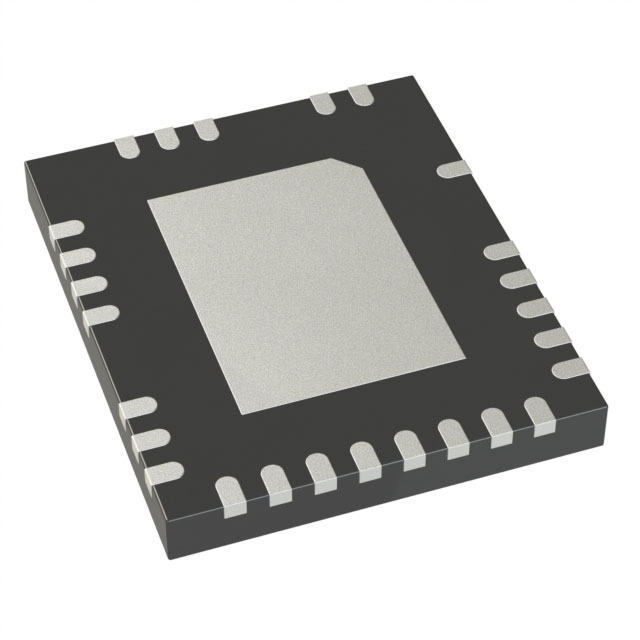

    - 封装: 36引脚(5mm x 6mm)塑料QFN封装
    - 频率范围: 可编程固定频率:200kHz至2MHz

    3. 产品特点和优势


    - 高效率: 具有高频操作和最低可能的压差操作,即使在非常高的降压比下也能实现恒定频率操作。
    - 低EMI/EMC辐射: 满足CISPR 25标准。
    - 电流监控: 无需外部采样电阻即可进行准确且高速的平均电流编程和监控。
    - 多种输出选择: 可以选择脉冲跳跃模式或轻载时的低纹波突发模式操作。
    - 热增强设计: 采用5mm x 6mm的QFN封装,提高了散热性能。

    4. 应用案例和使用建议


    - 应用场景: 电池充电器、恒流/恒压电源、汽车系统、军用系统、工业设备、航空电子设备、医疗仪器和电信系统。
    - 使用建议: 在设计时,确保选择合适的电感尺寸以优化性能。根据具体应用需求,考虑选择脉冲跳跃模式或低纹波突发模式操作,以便在轻载条件下优化效率和输出纹波。

    5. 兼容性和支持


    - 兼容性: 支持通过外部时钟信号进行同步操作。
    - 厂商支持: 提供详细的技术手册和一系列开发工具,帮助用户快速上手并优化设计。

    6. 常见问题与解决方案


    - 问题: 输出电流限制。
    - 解决方案: 通过调整ICTRL电压来设置输出电流限制。根据数据表中的参数,可以设定不同的电流限制。
    - 问题: 启动和关断过程中出现的问题。
    - 解决方案: 使用电阻分压器配置RUN引脚以作为欠压锁存。将RUN引脚连接到VIN以始终启用LTC7103。

    7. 总结和推荐


    LTC7103是一款具有卓越性能的高效同步降压稳压器,其超宽的工作电压范围和低静态电流使其在各种应用中表现出色。它在EMI/EMC方面的优异表现尤其适合对噪声敏感的应用场合。对于需要高效率、稳定输出电压以及宽输入电压范围的应用,我们强烈推荐使用LTC7103。

LTC7103MPUHE#PBF参数

参数
开关频率 1MHz
输出类型 Adjustable
最小输出电压 1V
最小输入电压 4.4V
拓扑 Buck
输出数量 1
最大输入电压 105V
最大输出电压 105V
功能 Step-Down
同步整流器 Yes
通用封装 QFN-36
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC7103MPUHE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC7103MPUHE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC7103MPUHE#PBF LTC7103MPUHE#PBF数据手册

LTC7103MPUHE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
