LTC1143CS#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck,Buck-Boost No Up~400KHz Transistor Driver 2 3.3V,5V 16V 10V SO-16 贴片安装 1.75mm(高度)
供应商型号: CY-LTC1143CS#PBF
供应商: Avnet
标准整包数: 1

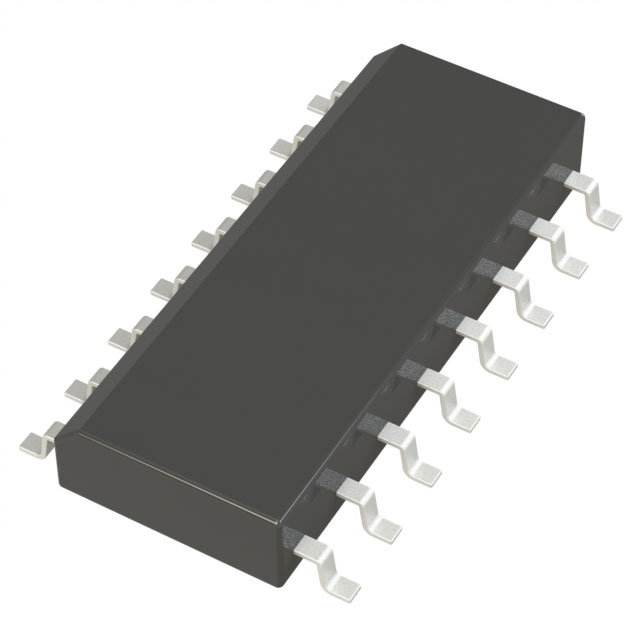

ANALOG DEVICES DC-DC稳压器 LTC1143CS#PBF

LTC1143CS#PBF概述


    产品简介


    LTC1143系列是一款双路降压开关调节器控制器,特别适用于需要高转换效率的应用场景。该系列芯片可以提供固定的3.3V和5V输出电压,也可以通过外部可调电阻实现输出电压的调整。其典型应用领域包括个人数字助理(PDA)、笔记本电脑和平板电脑、电池驱动的数字设备、便携式仪器以及直流电源分配系统。

    技术参数


    - 输入电压范围: 3.5V 至 16V(LTC1143L 和 LTC1143L-ADJ)
    - 输出电压: LTC1143, LTC1143L: 3.3V, 5V;LTC1143L-ADJ: 双路可调
    - 电流模式操作: 提供优秀的线性和负载瞬态响应
    - 工作效率: 最高达95%
    - 低静态电流: 轻载时每个通道160µA
    - 逻辑控制关机(LTC1143, LTC1143L)
    - 宽输入电压范围: 4V至14V
    - 低导通损耗: 100%占空比
    - 封装形式: 16针SO封装
    - 电气特性:
    - 反馈电压范围:1.21V 至 1.29V
    - 线性调节率:最大±40mV
    - 负载调节率:最大±100mV
    - 输入静态电流:正常模式下1.6mA至2.1mA,睡眠模式下160µA至230µA
    - 工作温度范围:商业级0°C至70°C,扩展级-40°C至85°C

    产品特点和优势


    LTC1143系列的优势在于其高效能,尤其是高达95%的工作效率,使其成为低功耗设计的理想选择。它具有优秀的线性和负载瞬态响应能力,能够在轻载条件下保持低静态电流,延长了电池寿命。此外,其宽泛的输入电压范围和逻辑控制关机功能,使其在多种环境下均表现出色。

    应用案例和使用建议


    该芯片非常适合用于笔记本电脑和平板电脑等便携式设备。在实际使用过程中,为了优化其性能,建议采用适当的电感和电容值来匹配不同的负载情况。例如,在轻载情况下,可通过设置外部电阻来调整电流感应阈值,以确保最佳的工作效率。

    兼容性和支持


    LTC1143系列与常见的电源管理芯片具有良好的兼容性,用户可以通过合理的布局和选择合适的外围元件来集成到现有的电路系统中。厂商提供了详细的技术支持文档和应用指南,帮助用户更好地理解和使用这款芯片。

    常见问题与解决方案


    - 问题: 设备在轻载状态下静态电流过高。
    - 解决方案: 检查外围电路中是否存在额外的泄漏路径,并适当增加睡眠模式下的阻抗。

    - 问题: 输出电压不稳定。
    - 解决方案: 调整外部反馈电阻的阻值,确保反馈网络正确设置,使反馈电压稳定在1.25V左右。

    总结和推荐


    总体而言,LTC1143系列以其高效的性能和广泛应用的可能性,在现代电子设备中展现了强大的竞争力。对于需要高效率、紧凑设计和宽泛电压输入范围的应用,推荐使用LTC1143系列作为解决方案。此外,通过细致的外围元件配置和有效的技术支持,可以进一步优化其性能,满足各种复杂的设计需求。

LTC1143CS#PBF参数

参数
输出数量 2
最小输入电压 10V
同步整流器 No
最小输出电压 -
拓扑 Buck,Buck-Boost
输出类型 Transistor Driver
功能 Step-Down,Step-Up/Step-Down
开关频率 Up~400KHz
最大输入电压 16V
最大输出电压 3.3V,5V
长*宽*高 1.75mm(高度)
通用封装 SO-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

LTC1143CS#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1143CS#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC1143CS#PBF LTC1143CS#PBF数据手册

LTC1143CS#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
