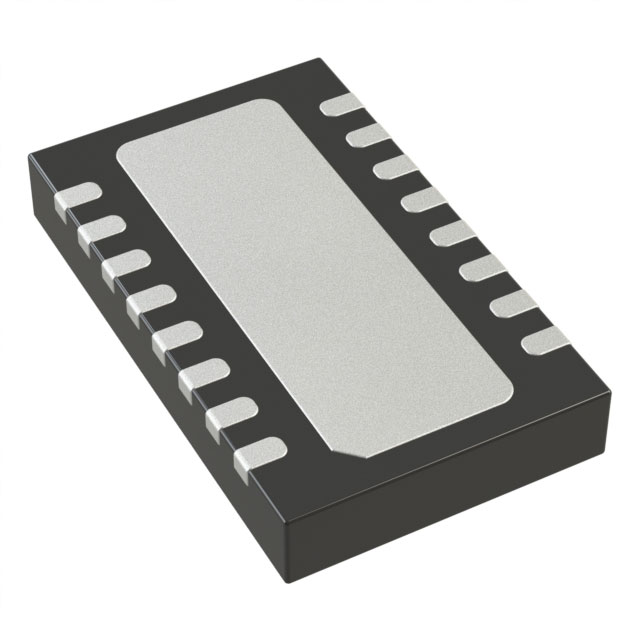

LTC3417EDHC#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1.5MHz,600KHz~4MHz Adjustable 2 5V 800mV 5.5V 2.25V DFN 贴片安装 5mm(长度)*3mm(宽度)
供应商型号: 4029193
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3417EDHC#PBF

LTC3417EDHC#PBF概述

    LTC3417 双通道同步降压 DC/DC 调节器技术手册

    产品简介


    LTC3417 是一款双通道恒定频率、同步降压 DC/DC 转换器,专为中功率应用设计。它可以在 2.25V 到 5.5V 的输入电压范围内工作,并提供高达 95% 的高效率。每个输出电压可调节范围为 0.8V 至 5V,无需外部肖特基二极管即可实现高效率。

    技术参数


    - 输入电压范围: 2.25V 至 5.5V
    - 输出电压范围: 0.8V 至 5V
    - 最大输出电流:
    - 1.4A(第一通道)
    - 800mA(第二通道)
    - 开关频率: 可调至 1.5MHz 或从 0.6MHz 至 4MHz
    - 反馈电压: 0.8V
    - 内部低 RDS(ON) 开关
    - 短路保护
    - 睡眠模式下的静态电流: 125μA
    - 关断模式下的漏电流: <1μA
    - 负载调节范围: ±0.2%
    - 线性调节范围: 0.04%/V 至 0.2%/V
    - 内部软启动

    产品特点和优势


    - 高效率: 最高可达 95%,无需外部肖特基二极管。
    - 低 RDS(ON) 内部开关: 减少导通损耗。
    - 轻负载高效: 可选 Burst 模式和脉冲跳过模式。
    - 相位控制: 可以选择两个通道同相或反相运行。
    - 低功耗: 在低压差运行时,可以实现 100% 占空比。
    - 小巧封装: 提供 5mm x 3mm 的 DFN 封装和 20 引脚 TSSOP 封装。

    应用案例和使用建议


    LTC3417 广泛应用于多个领域,如 PDAs/Palmtop PCs、数码相机、手机、PC 卡以及无线和 DSL 调制解调器等。建议在使用时注意以下几个方面:
    - 温度管理: 由于 LTC3417 的工作温度范围为 -40°C 至 85°C,确保电路板的设计能够应对各种环境条件。
    - 电源纹波: 使用合适的电容和电感以减少输出电压纹波。
    - 电源管理: 针对不同的负载情况选择合适的工作模式,如 Burst 模式在轻负载下提高效率,脉冲跳过模式在轻负载下保持低纹波噪声。

    兼容性和支持


    LTC3417 与其他标准组件兼容,并提供详细的文档和支持。制造商提供了全面的技术支持,包括电路设计指导和应用笔记。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查外部电阻分压器的连接和反馈电压是否正确设置。

    - 问题: 功率消耗过高。
    - 解决方案: 调整工作模式为 Burst 模式或脉冲跳过模式,降低静态电流消耗。

    总结和推荐


    LTC3417 是一款性能优异的双通道同步降压 DC/DC 转换器,适用于多种便携式设备和移动应用。其高效率、低功耗和灵活的控制模式使其在市场上具有很高的竞争力。强烈推荐在需要高效能和紧凑设计的应用中使用此产品。

LTC3417EDHC#PBF参数

参数
最小输出电压 800mV
最大输出电压 5V
拓扑 Buck
最小输入电压 2.25V
同步整流器 Yes
功能 Step-Down
输出数量 2
最大输入电压 5.5V
输出类型 Adjustable
开关频率 1.5MHz,600KHz~4MHz
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
