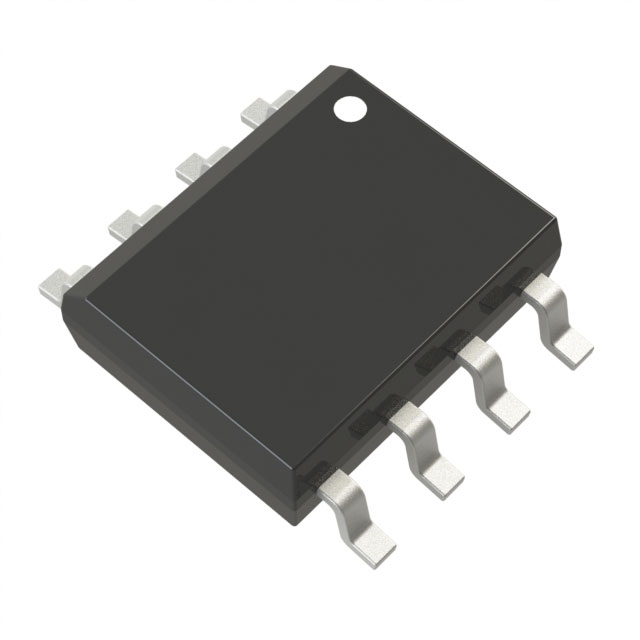

LT8302IS8E-3#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback No 1 65V(Switch) 42V 3V SOP 贴片安装,黏合安装
供应商型号: LT8302IS8E-3#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LT8302IS8E-3#TRPBF

LT8302IS8E-3#TRPBF概述


    产品简介


    LT8302/LT8302-3 是一款集成化的微功耗隔离式反激转换器。它采用独特的直接采样技术,通过检测原边侧飞回波形来实现输出电压的调节,无需第三绕组或光耦合器,简化了电路设计。其内置一个65V/3.6A的DMOS功率开关,同时集成了高压电路和控制逻辑,封装在一个增强热性能的8引脚SO封装内。该产品适用于输入电压范围为3V到42V,可提供高达18W的隔离输出功率,适合应用于汽车、工业及医疗电源等领域。

    技术参数


    - 输入电压范围: 3V 至 42V
    - 输出电压: 可通过外部电阻编程设置
    - 最大开关电流限制: 3.6A(典型值)
    - 最小开关电流限制: 0.70A(典型值)
    - 开关频率: 最小11.3kHz,最大500kHz
    - 软启动时间: 11ms
    - 工作温度范围:
    - E, I, H, MP等级: –40°C 至 125°C
    - J等级: –40°C 至 150°C
    - MP等级: –55°C 至 150°C
    - 热阻: θJA = 33°C/W
    - 电源开启电流:
    - 睡眠模式: 0.5µA
    - 活动模式: 380µA

    产品特点和优势


    - 无光耦合器: 通过直接采样原边飞回波形实现输出电压调节,减少了额外的电路复杂性和成本。
    - 高集成度: 集成了所有高压电路、控制逻辑和一个65V/3.6A的DMOS功率开关,降低了系统复杂度。
    - 低功耗: 在睡眠模式下仅消耗0.5µA的电流,在活动模式下为380µA。
    - 宽输入电压范围: 适应多种电源环境,适用性强。
    - 优异的负载调节: 采用边界模式操作,确保在不同负载条件下良好的电压稳定性。

    应用案例和使用建议


    - 3V至42V输入电压范围: 适用于不同输入电压的应用场景,如车载电源、工业控制设备等。
    - 隔离式汽车、工业、医疗电源: 适用于对安全性和可靠性要求较高的场合。
    - 辅助/房屋保持电源: 在辅助电源和房屋保持电源中,确保系统在主电源失效时能继续运行。
    使用建议:
    - 确保正确的外部电阻选型,以确保输出电压稳定。
    - 适当选择电容和电感值,以获得最佳的转换效率和纹波抑制效果。
    - 注意散热设计,尤其是高功耗应用场合,确保工作温度不超过规定的范围。

    兼容性和支持


    - 兼容性: 与现有的反激变换器设计高度兼容,能够快速集成到现有系统中。
    - 技术支持: Analog Devices提供了详尽的技术文档和客户支持,确保用户在使用过程中能够得到充分的技术指导和支持。

    常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方案: 检查外部反馈电阻的值是否正确,并确认是否有足够的外部电容进行滤波。

    - 问题2: 功耗过高
    - 解决方案: 检查系统的工作状态,确保没有过度负载。可以尝试调整电感值,提高工作效率。
    - 问题3: 开关频率不稳
    - 解决方案: 确认供电电压是否稳定,检查是否有干扰源。如果需要,可以调整内部寄生电容或电感值。

    总结和推荐


    总体而言,LT8302/LT8302-3凭借其高效的边界模式操作、宽输入电压范围和高度集成的设计,在众多应用场景中表现出色。特别是其出色的负载调节能力和低功耗特性,使其成为车载电源、工业控制和医疗设备的理想选择。推荐在需要高性能、高可靠性的电源转换场合中使用LT8302/LT8302-3。

LT8302IS8E-3#TRPBF参数

参数
最大输入电压 42V
功能 Step-Up/Step-Down
输出数量 1
拓扑 Flyback
同步整流器 No
输出类型 -
最小输出电压 -
开关频率 -
最大输出电压 65V(Switch)
最小输入电压 3V
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8302IS8E-3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8302IS8E-3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8302IS8E-3#TRPBF LT8302IS8E-3#TRPBF数据手册

LT8302IS8E-3#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 49.324
5000+ ¥ 48.07
7500+ ¥ 46.816
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 123310
直接购买
加入购物车
