LTC3350EUHF#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 4mA 4.5V 35V 35V 超级电容器备用控制器 QFN 贴片安装 7mm(长度)*5mm(宽度)
供应商型号: LTC3350EUHF#PBF
供应商: 国内现货
标准整包数: 300
ANALOG DEVICES 电源管理芯片(PMIC) LTC3350EUHF#PBF

LTC3350EUHF#PBF概述


    产品简介


    LTC3350 是一款高性能超级电容器充电控制器及系统监控器,专为需要高可靠性电源备份的应用设计。该芯片能够对一至四节串联的超级电容器进行恒流/恒压充电,并且在系统主电源失效时切换至超级电容器供电,以实现无缝备份。此外,LTC3350还具备系统电压、电流、电容和ESR(等效串联电阻)监测功能,广泛应用于服务器、存储系统和高可用性设备等场合。

    技术参数


    - 输入电压范围: VIN: 4.5V 至 35V
    - 超级电容器电压: VCAP(n): 每个电容器最高5V
    - 充电/备份电流: 10+ A
    - 集成式内部平衡器: 无需外部平衡电阻
    - 编程输入电流限制: 优先系统负载而非电容器充电电流
    - 理想二极管控制器: 低损耗功率路径

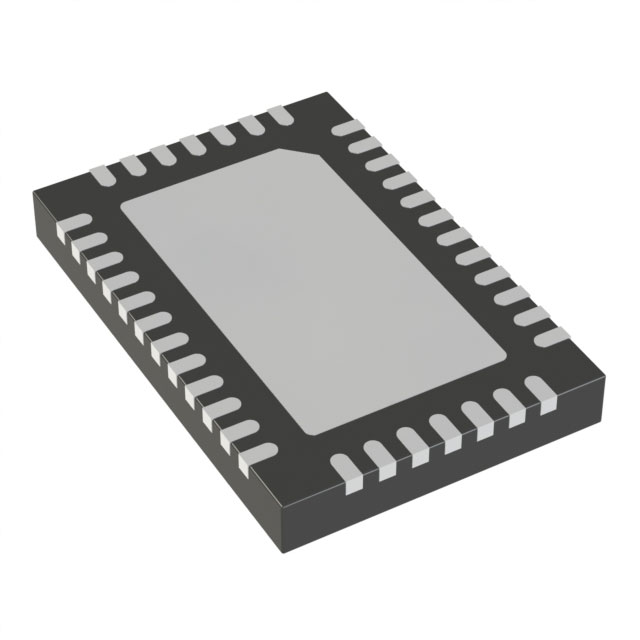

    - 封装形式: 紧凑型38引脚5mm x 7mm QFN
    - 支持温度范围: 工作温度范围 -40°C 至 125°C
    - 开关频率: 495 kHz 至 1 MHz (通过外部电阻调节)

    产品特点和优势


    LTC3350的优势在于其高效率、多功能性和易于集成的特点。它能够在不同环境下为系统提供可靠的电源备份,确保关键任务不因电源故障而中断。特别是其内部平衡器的设计,可以有效地避免电容器过压,从而延长了整个系统的使用寿命。同时,它的I2C/SMBus接口使得数据采集和系统监控变得简单快捷,非常适合需要精密监控的高要求应用场合。

    应用案例和使用建议


    LTC3350非常适合用于数据中心、工业自动化系统和医疗设备等领域,尤其是在电源稳定性至关重要的场合。例如,在服务器系统中,它可以作为高效、可靠的小型不间断电源(UPS),在主电源出现故障时迅速切换到备用电源,确保系统稳定运行。对于超级电容器的选择,用户应根据实际系统需求选择合适容量和数量的电容器,以达到最佳的能源存储效果。同时,良好的电路布局和散热设计也是确保系统长期稳定运行的关键。

    兼容性和支持


    LTC3350与市面上大多数标准电源和通信接口高度兼容,如I2C/SMBus等。Linear Technology公司提供了详尽的技术文档和支持,包括应用指南和软件工具,以帮助用户快速上手并解决潜在问题。对于开发过程中的任何疑问,技术支持团队随时待命,提供专业的指导和服务。

    常见问题与解决方案


    1. 问题: 无法正确读取系统电压或电流数据。
    - 解决方案: 检查I2C/SMBus接口连接是否正常,确认使用的地址是否正确,尝试重新初始化通信。

    2. 问题: 超级电容器充电过程中发热严重。
    - 解决方案: 检查散热设计是否合理,适当调整充电电流限制;考虑增加散热片或风扇来提高散热效率。
    3. 问题: 设备在低温环境下无法正常启动。
    - 解决方案: 确认VIN输入电压是否满足最低启动电压要求,检查外部接线和电路是否存在短路情况。

    总结和推荐


    总体而言,LTC3350是一款功能强大且高度集成的超级电容器充电控制器,适用于各种对电源可靠性有较高要求的应用场景。凭借其卓越的性能、广泛的兼容性和良好的技术支持,它无疑是众多电源管理和备份解决方案的理想选择。我们强烈推荐此产品给所有寻求高可靠性和高效能电源解决方案的工程师和技术人员。

LTC3350EUHF#PBF参数

参数
应用场景 超级电容器备用控制器
最大工作供电电压 35V
最小工作供电电压 4.5V
工作电源电流 4mA
最大输出电压 35V
最小输出电压 -
长*宽*高 7mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3350EUHF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3350EUHF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC3350EUHF#PBF LTC3350EUHF#PBF数据手册

LTC3350EUHF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
