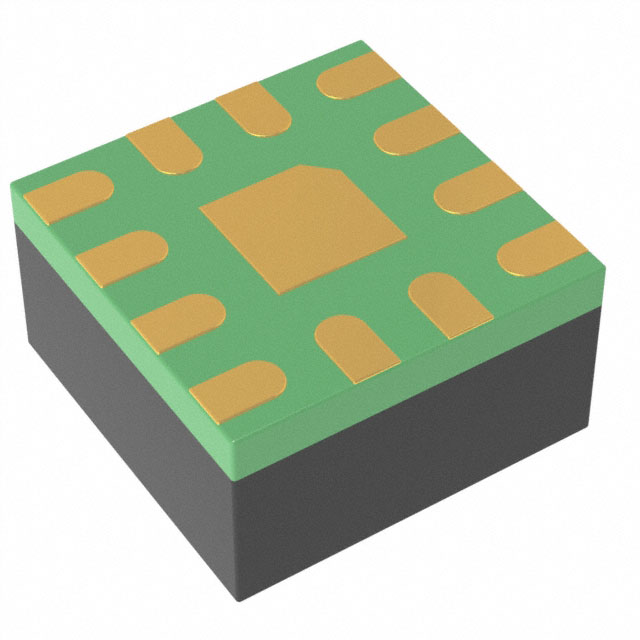

LTC3309AIV#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes Up~3MHz Programmable 1 2.25V 500mV 5.5V 2.25V QFN 贴片安装,黏合安装
供应商型号: LTC3309AIV#TRMPBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3309AIV#TRMPBF

LTC3309AIV#TRMPBF概述


    产品简介


    LTC3309A 是一款高性能的同步降压直流-直流转换器,采用Silent Switcher架构。该器件的工作电压范围为2.25V至5.5V,最大输出电流可达6A。LTC3309A具有高效率、低噪声和小体积的特点,适用于多种应用场合,如光通信网络、服务器、电信设备、汽车电子、工业控制和分布式电源系统中的FPGA、ASIC和微处理器核心供电等。

    技术参数


    - 输入电压范围: 2.25V至5.5V
    - 输出电压范围: 0.5V至输入电压VIN
    - 最大输出电流: 6A
    - 开关频率: 1MHz至3MHz(默认为2MHz)
    - 最小导通时间: 22ns
    - 效率: 高达90%以上(在某些负载条件下)
    - 工作温度范围: –40°C至+150°C(根据型号不同略有差异)
    - 封装类型: 12-lead (2mm × 2mm × 0.74mm) LQFN

    产品特点和优势


    LTC3309A的主要特点包括:
    - Silent Switcher架构: 大幅降低电磁干扰(EMI),适用于对EMI要求严格的场合。
    - 高效能和低功耗: 具备高达90%以上的效率,支持轻载时的Burst Mode操作以提高能效。
    - 宽工作温度范围: 支持-40°C至+150°C的工作温度,确保在各种极端环境下稳定运行。
    - 集成度高: 内置了软启动和内部补偿功能,简化了设计。
    - 可靠性高: 具有过温保护和短路保护功能,提升了整体可靠性。

    应用案例和使用建议


    应用案例
    1. 光通信网络: 用于通信设备中的电源管理,满足高速、低噪声的要求。
    2. 服务器和电信设备: 适用于数据中心和电信基站的电源系统,提供稳定的电压输出。
    3. 汽车电子: 满足汽车严苛的环境条件,实现可靠运行。
    使用建议
    - 布局考虑: 在布局时要确保AGND和VIN引脚间的旁路电容尽可能靠近,以减少噪声干扰。
    - 负载匹配: 根据实际应用需求选择合适的电感和电容值,以达到最佳的转换效率。
    - 软启动设置: 调整软启动时间以适应不同的启动需求,如LTC3309A-7版本的快速启动时间。

    兼容性和支持


    LTC3309A可以与LTC3307和LTC3308兼容使用,同时提供了多种型号,如LTC3309AE、LTC3309AI、LTC3309AJ等,支持不同的工作温度范围。制造商提供了详细的技术文档和支持服务,帮助客户进行应用设计。

    常见问题与解决方案


    1. 启动慢怎么办?
    - 解决方法:使用LTC3309A-7型号,该型号具备更快的启动时间和软启动时间。

    2. EMI干扰严重怎么办?
    - 解决方法:确保电路布局合理,适当增加旁路电容以吸收高频噪声。

    3. 散热不佳怎么办?
    - 解决方法:在热设计上增加散热片或热管,确保器件在安全工作温度范围内运行。

    总结和推荐


    LTC3309A凭借其高效、低噪声、高集成度和良好的温度适应性,在众多应用场合中表现出色。特别是在光通信网络、服务器、电信设备和汽车电子等领域,其优势尤为明显。建议在需要高效率、低EMI的电源转换场合优先考虑使用LTC3309A。对于有特殊要求的应用,可以通过调整软启动时间和布局来进一步优化性能。

LTC3309AIV#TRMPBF参数

参数
同步整流器 Yes
开关频率 Up~3MHz
最小输出电压 500mV
输出数量 1
最大输入电压 5.5V
功能 Step-Down
最大输出电压 2.25V
输出类型 Programmable
拓扑 Buck
最小输入电压 2.25V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
