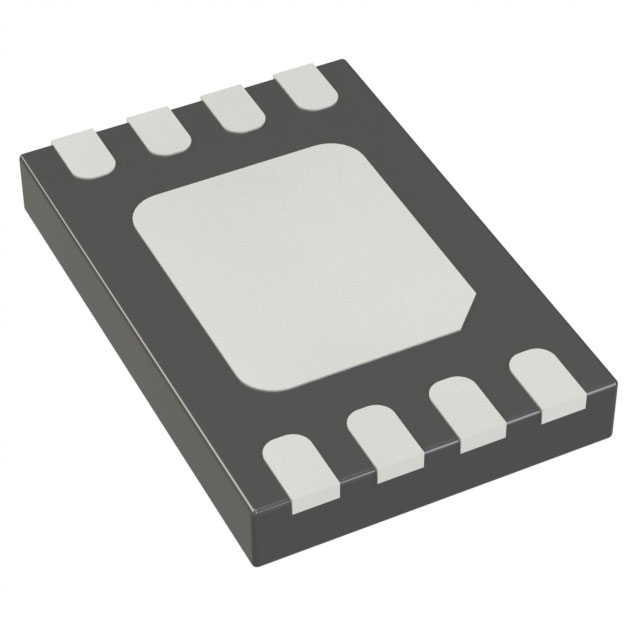

LTC3529EDCB#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost Yes 1.5MHz Fixed 1 5V 5V 5.25V 1.8V DFN 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号: 4029059
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3529EDCB#TRMPBF

LTC3529EDCB#TRMPBF概述


    产品简介


    LTC3529 是一款由Linear Technology公司设计的高性能同步升压DC/DC转换器,专为USB On-The-Go(OTG)主机应用而优化。该器件具有1.5MHz的固定频率PWM操作模式,并采用电流模式控制以实现优异的线性和负载调节性能。其内部集成了低导通电阻(RDS(ON))和低栅极电荷的MOSFET开关,确保了在宽负载电流范围内的高效率。
    产品类型:
    - 同步升压DC/DC转换器
    主要功能:
    - 通过1.5MHz的固定频率PWM控制来实现高效能的线性及负载调节。
    - 具备自动重启和关断功能,可在故障情况下提供灵活的恢复机制。
    - 内置软启动功能,可减小输入涌流和电压浪涌的影响。
    - 高效的输出断开功能,可防止内部反向二极管的导通。
    应用领域:
    - 个人媒体播放器
    - 数码摄像机
    - 数字多媒体广播接收器
    - 智能手机

    技术参数


    | 参数名称 | 范围/条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 1.8 5.25 | V |
    | 输出电压 4.85 | 5 | 5.15 | V |
    | 关断电流(休眠模式) 0.01 | 1 | μA |
    | NMOS开关泄漏电流 0.3 15 | μA |
    | PMOS开关泄漏电流 0.3 15 | μA |
    | NMOS开关导通电阻 0.09 Ω |
    | PMOS开关导通电阻 0.12 Ω |
    | NMOS电流限制 1.5 A |
    | 开启时间延迟 40 ns |
    | 最大占空比 80 | 87 | % |
    | 最小占空比 0 % |
    | 开关频率 1.2 | 1.5 | 1.8 | MHz |

    产品特点和优势


    特点:
    - 采用2mm × 3mm的小封装,非常适合空间受限的应用。
    - 可工作于低至1.8V的输入电压,适用于单节锂离子电池。
    - 内置软启动电路,有效减少启动时的冲击电流。
    - 集成的防铃电路(anti-ring),可以显著降低EMI。
    - 在关断模式下,电流消耗小于1μA。
    优势:
    - 高达95%的效率,尤其适合USB OTG设备。
    - 自动故障检测功能,提高系统可靠性。
    - 内部补偿网络设计简化了外部元件选择。

    应用案例和使用建议


    根据手册中的典型应用图,LTC3529常用于5V USB OTG VBUS电源供电。例如,一个典型应用中使用了10μF的输出电容和4.7μH的电感器(Cooper Bussmann SD25-4R7)。在实际应用中,需要注意以下几点:
    - 优化输出电容: 为了减少输出电压纹波,推荐使用低ESR陶瓷电容器。通常情况下,6.8μF到10μF的电容是大多数应用的理想选择。
    - 布局建议: 由于高频操作,良好的PCB布局对于减少瞬态影响至关重要。将输出滤波电容尽量靠近VOUT引脚放置,并使用具有良好接地平面的低ESR/ESL陶瓷电容器。

    兼容性和支持


    兼容性:
    - LTC3529可以在1.8V到5.25V的输入电压范围内正常工作,能够与多种电池和电源系统兼容。
    支持和服务:
    - 线性科技公司(Linear Technology)提供了详细的技术文档和支持服务,包括产品手册、参考设计指南和软件工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时输出电压不稳定 | 检查外部电容值和质量,确保符合规格。 |
    | 在过载条件下设备停机 | 确保故障指示信号正确处理,可能需要重新配置故障重置逻辑。 |
    | 连接负载后,输出电压过低 | 确认输入电压和电感值是否合适,可能需要调整负载电流。 |
    | 温度过高导致热关机 | 改善散热措施,检查PCB布局是否有改进空间。|

    总结和推荐


    总结:
    LTC3529是一款针对USB OTG应用优化的高效同步升压DC/DC转换器。它具备高性能、紧凑设计、高效率等特点,在个人媒体播放器、数码摄像机和其他移动设备中有着广泛的应用前景。
    推荐:
    鉴于其高效能和灵活性,强烈推荐给对USB OTG电源需求较高的便携式电子设备制造商和技术爱好者。特别是在那些需要高效率、可靠性和紧凑尺寸的项目中,LTC3529是一个值得考虑的优秀选择。

LTC3529EDCB#TRMPBF参数

参数
功能 Step-Up
输出数量 1
最小输入电压 1.8V
最小输出电压 5V
最大输入电压 5.25V
拓扑 Boost
输出类型 Fixed
最大输出电压 5V
同步整流器 Yes
开关频率 1.5MHz
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3529EDCB#TRMPBF厂商介绍
