LTC3859ALIUHF#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: SEPIC,正,降压,降压升压 Yes 115KHz~835KHz,350KHz~535KHz 晶体管驱动器 3 800mV~24V,60V(Max)V 800mV 38V 4.5V QFN 贴片安装 7mm(长度)*5mm(宽度)
供应商型号: TOM-LTC3859ALIUHF#PBF
供应商: 海外现货
标准整包数: 52
ANALOG DEVICES DC-DC稳压器 LTC3859ALIUHF#PBF

LTC3859ALIUHF#PBF概述


    产品简介


    产品名称:LTC3859AL
    产品类型:三输出同步控制器(降压/降压/升压)
    主要功能:
    - 高性能三输出同步DC/DC开关调节器控制器,支持两个降压和一个升压通道。
    - 电流模式架构允许高达850kHz的可锁定频率。
    - 宽输入电压范围:4.5V至38V。
    - 当从升压转换器或其他辅助电源供电时,可以在启动后以低至2.5V的输入电压运行。
    - 空载电流仅为28μA,有助于延长电池供电系统的运行时间。
    应用领域:
    - 汽车常开系统和启停系统。
    - 电池驱动的数字设备。
    - 分布式直流电源系统。
    - 多输出降压-升压应用。

    技术参数


    电气特性:
    - 输入电压范围:4.5V 至 38V
    - 输出电压范围:
    - 降压:0.8V ≤ VOUT ≤ 24V
    - 升压:最高可达60V
    - 工作温度范围:
    - LTC3859ALE、LTC3859ALI:-40°C 至 125°C
    - LTC3859ALH:-40°C 至 150°C
    - LTC3859ALMP:-55°C 至 150°C
    - 精度参考电压:
    - 降压:0.8V
    - 升压:1.2V
    - 无负载静态电流:
    - 睡眠模式下单个通道为28μA。
    - 睡眠模式下所有三个通道为38μA。
    绝对最大额定值:
    - 输入电压(VBIAS):-0.3V 至 40V
    - 降压顶部驱动电压(BOOST1、BOOST2):-0.3V 至 46V
    - 升压顶部驱动电压(BOOST3):-0.3V 至 76V

    产品特点和优势


    特点:
    - 低运行电流:28μA(一个通道开启)
    - 支持两种降压加一种升压同步控制
    - 输出电压即使在冷启动条件下也能保持在2.5V
    - 精确的参考电压:0.8V 和 1.2V
    - 电源良好的输出指示
    - 可编程固定频率:50kHz 至 900kHz
    - 强大的动态响应能力
    优势:
    - 通过降低无负载状态下的电流消耗,延长电池寿命。
    - 广泛的工作温度范围和高精度的电压参考,确保在各种环境条件下的稳定运行。
    - 低功耗设计使其适用于各种节能应用。

    应用案例和使用建议


    应用场景:
    - 在汽车常开系统和启停系统中,LTC3859AL能够确保系统在不同环境温度下稳定运行,尤其是在寒冷条件下保证冷启动。
    使用建议:
    - 在选择外部电感时,应注意电感的峰值电流不应超过40%的最大电流。
    - 在启动阶段,建议使用软启动功能以避免电流冲击。

    兼容性和支持


    兼容性:
    - LTC3859AL 是全引脚兼容的,可以与之前的版本进行互换使用。
    支持和服务:
    - Analog Devices提供详尽的技术文档和支持,包括应用指南、用户手册和技术支持热线。

    常见问题与解决方案


    问题一:如何确保输出电压的稳定性?
    解决方案:通过OPTI-LOOP补偿技术优化瞬态响应,可以在宽范围的输出电容和ESR值上获得稳定的输出电压。
    问题二:如何降低静态电流以延长电池寿命?
    解决方案:设置为睡眠模式,并根据需要仅激活所需的通道,以减少无负载状态下的电流消耗。

    总结和推荐


    综合评估:
    - LTC3859AL具备高性能、低功耗和宽工作温度范围等特点,是一款非常适合于汽车和电池驱动应用的三输出同步控制器。
    推荐:
    - 由于其高效能、低功耗和广泛的应用范围,强烈推荐在汽车系统和便携式电子设备中使用LTC3859AL。

LTC3859ALIUHF#PBF参数

参数
开关频率 115KHz~835KHz,350KHz~535KHz
输出数量 3
输出类型 晶体管驱动器
最大输入电压 38V
最大输出电压 800mV~24V,60V(Max)V
同步整流器 Yes
拓扑 SEPIC,正,降压,降压升压
功能 Boost/Buck,Buck
最小输入电压 4.5V
最小输出电压 800mV

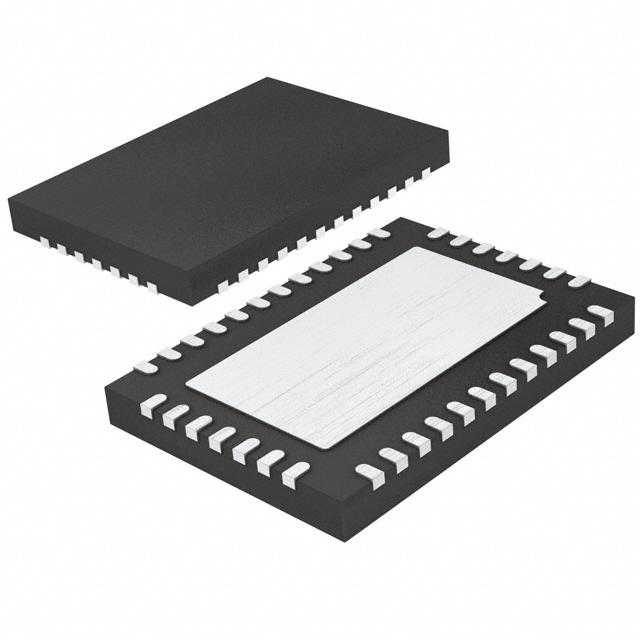

长*宽*高 7mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC3859ALIUHF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
