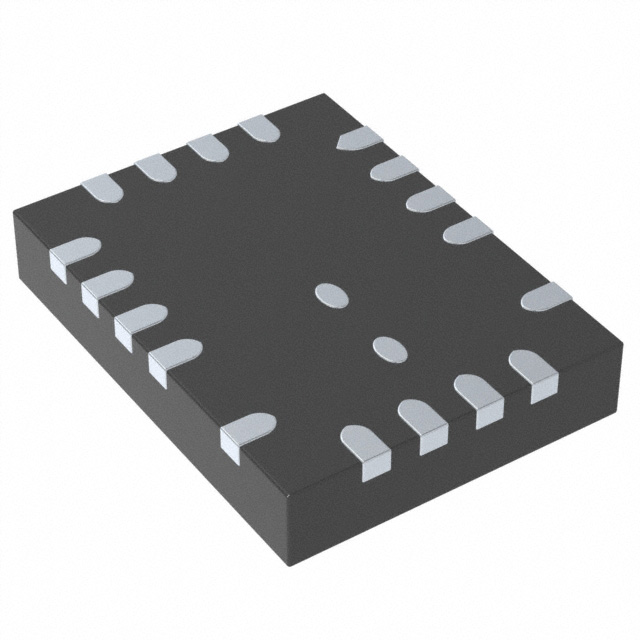

LT8640IUDCF#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 降压式 Yes 2MHz Adjustable 970mV~42V 970mV~42V 42V 3.4V QFN-18
供应商型号: LT8640IUDCF#PBF
供应商: 国内现货
标准整包数: 1001
ANALOG DEVICES DC-DC稳压器 LT8640IUDCF#PBF

LT8640IUDCF#PBF概述

    LT8640/LT8640-1 高效同步降压稳压器技术手册

    1. 产品简介


    LT8640 和 LT8640-1 是一款由 Analog Devices 生产的高效同步降压稳压器。它们设计用于高效率的电源转换,特别是需要低电磁干扰(EMI)的应用。这两种型号具有广泛的输入电压范围(3.4V 至 42V),能够提供高达 5A 的连续输出电流和 7A 的峰值瞬态输出电流。该稳压器采用 Silent Switcher 架构,旨在最小化 EMI 排放。

    2. 技术参数


    - 输入电压范围: 3.4V 至 42V
    - 最大连续输出电流: 5A
    - 峰值瞬态输出电流: 7A
    - 工作频率范围: 200kHz 至 3MHz
    - 最大开关频率: 3MHz
    - 超低静态电流: 2.5µA
    - 反馈参考电压精度: ±0.2%
    - 反馈电压线性调节: 0.02%/V
    - 最大开关损耗: 350µA
    - 最低导通时间: 30ns
    - 最低关断时间: 80ns
    - 内部 N 沟道 MOSFET 的导通电阻: 67mΩ(顶部),28mΩ(底部)

    3. 产品特点和优势


    - Silent Switcher 架构: 设计用于最小化 EMI 排放。
    - 高效率: 在高频下仍能保持高效率,例如,在 1MHz 下可达 96% 的效率。
    - 宽输入电压范围: 支持 3.4V 至 42V 的输入电压。
    - 超低静态电流: 仅 2.5µA 的静态电流,适合于电池供电设备。
    - 内置保护功能: 包括过温保护、软启动和跟踪功能。
    - 适应性强: 支持多种工作模式,如突发模式操作和强制连续模式。
    - 汽车级应用: 符合 AEC-Q100 标准,适用于汽车工业。

    4. 应用案例和使用建议


    - GSM 功率供应: 适用于需要高效率且需要超低 EMI 排放的应用,如 GSM 通信模块。
    - 一般用途降压变换器: 适用于广泛的应用,如工业控制、医疗设备等。
    - 电池供电设备: 超低静态电流使其成为电池供电设备的理想选择。
    使用建议:
    - 在进行负载变化测试时,注意确保输入电压稳定以避免意外的瞬态现象。
    - 使用合适的外部电感和电容值以获得最佳的效率和纹波表现。
    - 注意散热设计,特别是在高功率条件下,以避免热失控。

    5. 兼容性和支持


    - 兼容性: 该产品与各种外部电感器和电容器兼容。
    - 支持: Analog Devices 提供详尽的技术文档和支持服务,包括在线帮助和技术论坛。

    6. 常见问题与解决方案


    - 问题: 静态电流过高。
    - 解决方案: 检查反馈环路是否有短路,确认电容值和电感值合适。
    - 问题: 输出电压不稳。
    - 解决方案: 检查输入电压是否稳定,确认外部电容和电感的选型正确。

    7. 总结和推荐


    综上所述,LT8640 和 LT8640-1 是非常优秀的高效同步降压稳压器。其出色的效率、宽输入电压范围和高可靠性使其非常适合各种应用,尤其是在需要低 EMI 和超低静态电流的场合。因此,强烈推荐在相关项目中使用该系列产品。

LT8640IUDCF#PBF参数

参数
最大输出电压 970mV~42V
开关频率 2MHz
最大输入电压 42V
最小输入电压 3.4V
输出类型 Adjustable
功能 Buck型
同步整流器 Yes
最小输出电压 970mV~42V
拓扑 降压式
输出数量 -
通用封装 QFN-18
零件状态 在售
包装方式 管装

LT8640IUDCF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8640IUDCF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8640IUDCF#PBF LT8640IUDCF#PBF数据手册

LT8640IUDCF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1001+ ¥ 69.502
2002+ ¥ 67.735
3003+ ¥ 65.968
库存: 2000
起订量: 1001 增量: 91
交货地:
最小起订量为:1001
合计: ¥ 69571.5
