LTM4650EY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 400KHz~780KHz Adjustable 2 600mV~1.8V 600mV 15V 4.5V BGA 贴片安装 16mm*16mm*5mm
供应商型号: LTM4650EY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4650EY#PBF

LTM4650EY#PBF概述


    产品简介


    产品类型: LTM4650是一款双通道25A或单通道50A输出开关模式降压型DC/DC μModule(电源模块)稳压器。
    主要功能: LTM4650内部集成了开关控制器、功率FET、电感器和所有支持组件,支持双通道并联运行或单通道满载,具有高度集成和高效的优势。
    应用领域: 处理器、ASIC和FPGA内核电源;电信和网络设备;存储和ATCA卡;工业设备。

    技术参数


    - 输入电压范围: 4.5V至15V
    - 输出电压范围: 0.6V至1.8V
    - 最大输出电流: 50A(单通道),25A(每个通道)
    - 效率: 在输出电流为50A时,输入电压为12V时,效率可达95%
    - 温度范围: -40°C至125°C

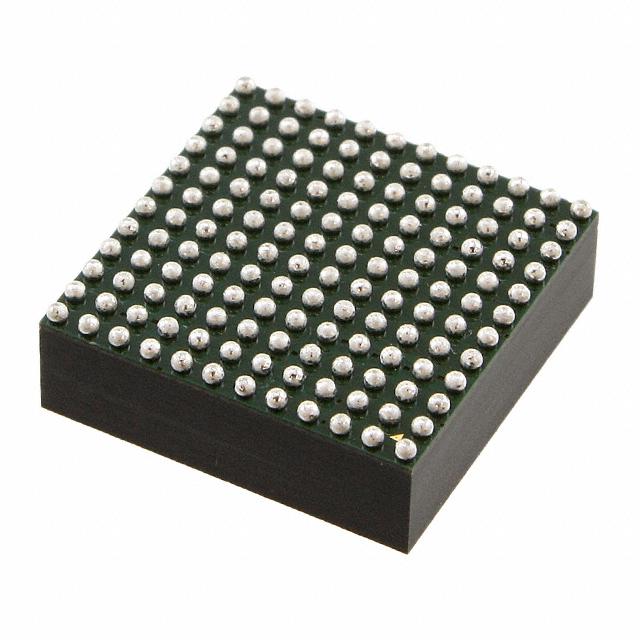

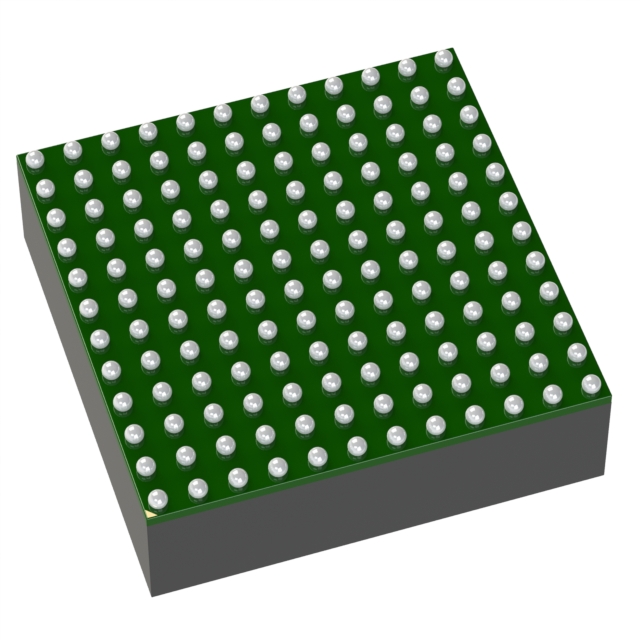

    - 封装: 16mm x 16mm x 5.01mm BGA
    - 控制: 可调节开关频率,频率同步,软启动/电压跟踪,内置温度监视器

    产品特点和优势


    1. 高集成度: 内置开关控制器、功率FET、电感器及支持组件,极大简化设计。
    2. 高性能: 整个电压、负载和温度范围内总DC输出误差为±1.5%,电流模式控制确保快速瞬态响应。
    3. 灵活的电压设定: 输出电压可通过外部电阻器进行调整,灵活性高。
    4. 丰富的保护功能: 包括过压保护、过流保护、过温保护等。
    5. 高效运作: 可在轻负载条件下通过突发模式操作实现高效率。

    应用案例和使用建议


    应用案例: 用于电信设备的处理器电源,需提供稳定的1.2V输出。根据测试结果,当输入电压为12V时,输出电流达到50A,效率超过90%。
    使用建议: 在使用过程中,确保电路布局合理,减小输入和输出电容距离,提高效率和稳定性。针对动态负载变化,使用多个并联模块可实现更好的瞬态响应。对于温度监控,需及时检测温度变化并采取散热措施。

    兼容性和支持


    兼容性: LTM4650与LTM4620和LTM4630引脚兼容,方便用户进行系统升级或替换。
    支持信息: 该产品得到了全面的技术支持,包括详细的用户手册、应用笔记和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容ESR值,选用合适的电容。 |
    | 系统功耗过高 | 检查输入输出电容布局,优化电路设计,启用突发模式操作。 |
    | 过温保护触发 | 检查散热设计,增加散热片或强制风冷。 |

    总结和推荐


    LTM4650具备高集成度、高效率、稳定性和可靠性等显著优点,适合于多种复杂应用场景。尤其是在高负载密度场合,其独特的并联能力和高效率表现尤为突出。尽管成本较高,但考虑到其优异的性能和强大的技术支持,强烈推荐在高端设备中采用此产品。

LTM4650EY#PBF参数

参数
拓扑 Buck
输出类型 Adjustable
功能 -
输出数量 2
最小输出电压 600mV
最大输出电压 600mV~1.8V
最大输入电压 15V
同步整流器 -
开关频率 400KHz~780KHz
最小输入电压 4.5V
长*宽*高 16mm*16mm*5mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4650EY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4650EY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4650EY#PBF LTM4650EY#PBF数据手册

LTM4650EY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
