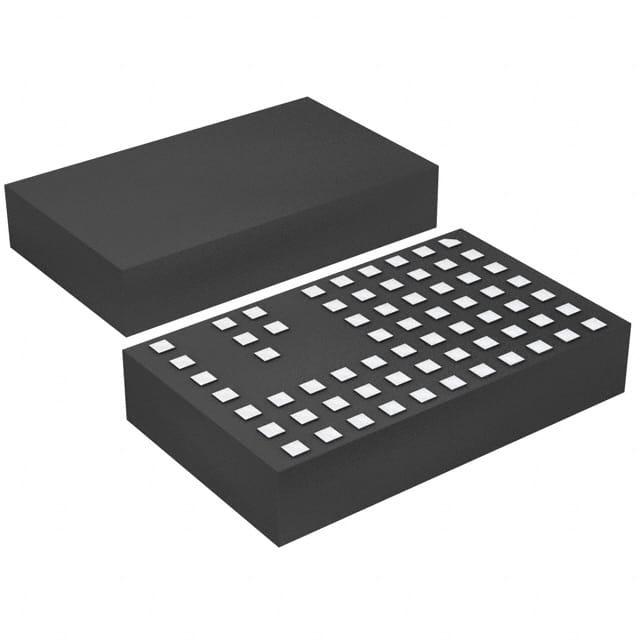

LTM4604AIY

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1.25MHz Adjustable 1 800mV~5V 800mV 5.5V 2.375V BGA 贴片安装 15mm*9mm*3.4mm
供应商型号: LTM4604AIY-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4604AIY

LTM4604AIY概述

    LTM4604A µModule DC/DC Regulator

    1. 产品简介


    LTM4604A 是一款完整的低电压、4A开关模式降压 µModule®(微模块)稳压器,集成了输出电压误差最大为±1.75%的精确度控制。它包含开关控制器、功率MOSFET、电感及所有支持组件,构成一个完整的电源系统。该器件可在输入电压范围为2.375V至5.5V之间运行,支持输出电压范围为0.8V到5V,通过单个电阻进行设置。其高效率设计能够提供高达4A的连续电流(峰值可达5A),仅需输入和输出电容器即可完成设计。
    主要应用领域:
    - 通信和网络设备
    - 服务器
    - 存储卡
    - ATCA 卡
    - 工业设备

    2. 技术参数


    | 参数 | 描述 | 范围 |
    |
    | 输入电压范围 | 2.375V 至 5.5V
    | 输出电压范围 | 0.8V 至 5V(可通过外部电阻调节)
    | 最大输出电流 | 持续 4A,峰值 5A
    | 开关频率 | 1.25MHz
    | 效率 | 高达 95%
    | 输出纹波电压 | <12mV p-p
    | 总输出电压误差 | ±1.75% | -40°C 至 125°C |
    | 封装尺寸 | LGA: 9mm x 9mm x 2.32mm,BGA: 9mm x 9mm x 3.42mm
    | 工作温度范围 | -40°C 至 125°C

    3. 产品特点和优势


    - 高集成度:集成开关控制器、功率MOSFET、电感及其他支持组件,减少外围元件需求。
    - 超快瞬态响应:采用电流模式控制架构,具备快速线负载变化响应能力。
    - 高可靠性保护:具有电流折返保护、热关断及可编程软启动功能。
    - 紧凑封装:超薄封装(2.32mm厚)最大化空间利用率,适合高密度电路板设计。
    - 输出电压跟踪功能:支持多模块并联运行及电压跟踪。

    4. 应用案例和使用建议


    典型应用场景:
    - 在工业控制系统中,需要高效率且低功耗的供电方案。
    - 数据中心服务器中,要求高电流输出和稳定性的DC/DC转换器。
    使用建议:
    - 建议在输入端添加额外的10µF陶瓷电容以增强稳定性,特别是在动态负载条件下。
    - 输出电容的选择至关重要,应根据负载条件选用合适的值(典型为66µF)。
    - 为了实现最佳散热效果,可以在SW引脚连接铜箔,以提升散热性能。

    5. 兼容性和支持


    兼容性:
    - 支持多种输入和输出配置,易于与其他主流电子元器件兼容。
    - 提供两种封装形式(LGA 和 BGA),适用于不同应用需求。
    支持服务:
    - 提供详细的电气特性和封装信息,确保客户快速上手使用。
    - 官方技术支持团队提供设计咨询和故障排查帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不准确 | 确保外部反馈电阻正确连接至GND,调整阻值直至符合预期值。 |
    | 瞬态响应慢 | 增加输出电容容量至推荐值,并优化布局以减少寄生电感。 |
    | 设备过热 | 检查散热设计是否充分,适当增大散热片面积或改进气流路径。 |

    7. 总结和推荐


    综合评估:
    LTM4604A 微模块稳压器凭借其卓越的集成度、高效率和可靠保护机制,在众多应用领域展现出极强的竞争力。其独特的输出电压跟踪功能使其成为多模块并联应用的理想选择。
    推荐结论:
    对于需要高效、紧凑、高精度DC/DC转换的场合,LTM4604A 是一款值得信赖的产品。无论是在通信设备、服务器还是工业自动化领域,它都能显著提高系统性能和可靠性。
    更多详细信息,请访问 [Linear Technology官网](www.linear.com/LTM4604A)。

LTM4604AIY参数

参数
最大输出电压 800mV~5V
功能 -
最大输入电压 5.5V
输出数量 1
最小输入电压 2.375V
拓扑 Buck
同步整流器 -
输出类型 Adjustable
开关频率 1.25MHz
最小输出电压 800mV
长*宽*高 15mm*9mm*3.4mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4604AIY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4604AIY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4604AIY LTM4604AIY数据手册

LTM4604AIY封装设计

查看详情并下载
Symbol
Footprint
3D Model
