LTM8050IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 750KHz Adjustable 1 800mV~24V 800mV 58V 3.6V BGA 贴片安装 15mm*9mm*4.9mm
供应商型号: 4029551
供应商: 海外现货
标准整包数: 1

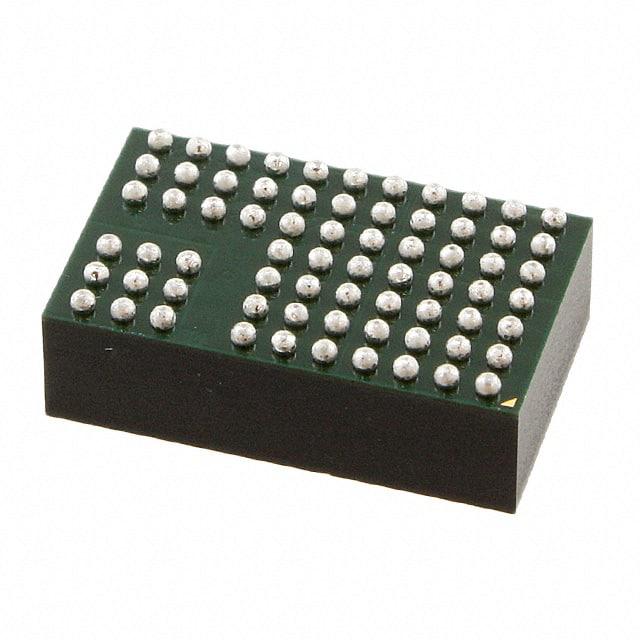

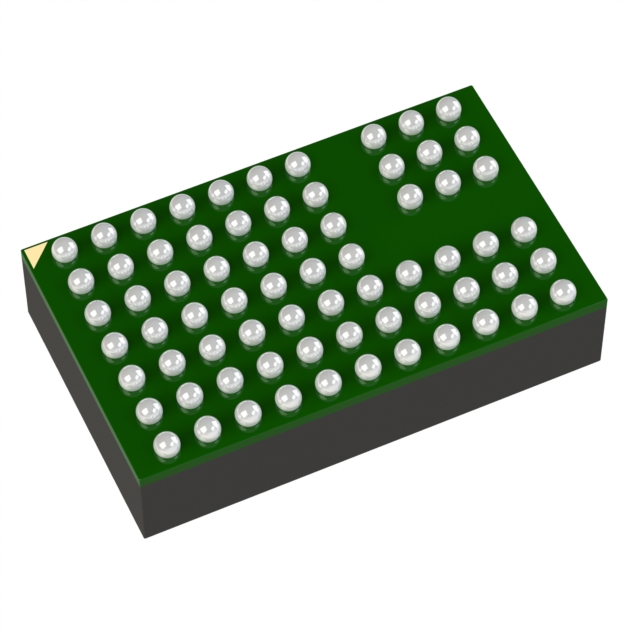

ANALOG DEVICES DC-DC稳压器 LTM8050IY#PBF

LTM8050IY#PBF概述

    LTM8050 µModule Regulator 技术手册解析

    1. 产品简介


    LTM8050 是一款由Linear Technology(现为Analog Devices的一部分)开发的集成式电源转换模块。这款 µModule® 调节器具备宽输入电压范围,最高可达到58V,提供高达2A的输出电流。它特别适用于需要高可靠性、紧凑设计及高效能电源解决方案的应用领域,如工业自动化、便携式设备、汽车电池调节及分布式供电系统。

    2. 技术参数


    - 输入电压范围: 3.6V至58V(最大值可达60V)
    - 输出电流: 最大2A
    - 输出电压: 可调范围从0.8V至24V
    - 开关频率: 可通过外部电阻调整,范围为100kHz至2.4MHz
    - 封装尺寸: 9mm x 15mm x 4.92mm的BGA封装
    - 工作效率: 视输出电流和输入电压而定,在典型条件下可超过90%
    - 工作温度范围: 工业标准范围,-40°C至125°C,部分型号可扩展至-55°C至125°C

    3. 产品特点和优势


    - 宽输入电压范围: 支持3.6V到58V的宽电压输入,适合各种工业和汽车应用。
    - 高效率: 在各种负载条件下均保持较高的工作效率,典型情况下超过90%,提高了能源利用率。
    - 简易设计: 使用外部输入和输出滤波电容即可完成设计,无需额外复杂的组件。
    - 软启动功能: 可通过内部软启动功能平稳启动,避免启动瞬间的大电流冲击。
    - 并联能力: 允许并联多个单元以增加输出电流,增强了系统灵活性和扩展性。

    4. 应用案例和使用建议


    LTM8050在工业自动化设备中广泛应用,例如机器人手臂、传感器节点及其它需要稳定直流电压的场合。根据手册提供的示例,它非常适合用于车载电子系统,因为能够适应较宽的输入电压范围。建议在选择外部电容器时,尽量选用低ESR值的电容,以确保最佳性能。另外,在设计电路板时,应注意散热设计,以确保长期稳定运行。

    5. 兼容性和支持


    LTM8050与大多数常见的电源管理和控制设备兼容,支持标准表面贴装工艺进行自动化装配。制造商提供了详细的安装指南和建议,确保用户能够顺利完成产品的安装与调试。此外,还提供了详尽的技术支持服务,包括软件工具、应用指南和技术文档。

    6. 常见问题与解决方案


    - 问题: 开机时未能正确启动。
    - 解决方案: 确保RUN/SS引脚电压超过2.5V,或者将该引脚连接到输入电压VIN。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈网络,确认电阻和电容值符合规范;检查输入电压稳定性。
    - 问题: 过热现象严重。
    - 解决方案: 检查散热设计是否合理,适当增加散热片或采用更高导热率的PCB材料。

    7. 总结和推荐


    综上所述,LTM8050凭借其宽泛的工作电压范围、高输出电流能力和优秀的热管理性能,成为了一款出色的电源解决方案。无论是工业设备还是汽车电子系统,它都能提供可靠且高效的电力支持。强烈推荐在需要高稳定性和高效率的场合下使用此产品。

LTM8050IY#PBF参数

参数
功能 -
最大输入电压 58V
同步整流器 -
输出类型 Adjustable
开关频率 750KHz
拓扑 Buck
最小输出电压 800mV
输出数量 1
最小输入电压 3.6V
最大输出电压 800mV~24V
长*宽*高 15mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8050IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8050IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8050IY#PBF LTM8050IY#PBF数据手册

LTM8050IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 266.0165
10+ ¥ 259.3594
25+ ¥ 246.6781
170+ ¥ 227.7321
340+ ¥ 223.1886
库存: 36
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 266.01
直接购买
加入购物车
