LTM8078IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2 3.3V 800mV 40V 3V BGA 贴片安装 6.3mm*6.3mm*2.2mm
供应商型号: 26M-LTM8078IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8078IY#PBF

LTM8078IY#PBF概述

    LTM8078 双通道1.4A/单通道2.8A降压型Silent Switcherμ模块稳压器

    产品简介


    LTM8078 是一款由 Analog Devices 公司生产的高性能双通道1.4A/单通道2.8A降压型稳压器,它采用了Silent Switcher架构,以最小化电磁干扰(EMI),同时在高达3MHz的工作频率下提供高效率。此产品具有独特的封装形式,非常适合自动化表面贴装工艺。其主要功能包括:
    - 输入电压范围:3V至40V
    - 输出电压范围:0.8V至10V
    - 连续输出电流:每通道1.4A,单通道为2.8A
    - 开关频率范围:300kHz 至 3MHz

    技术参数


    - 绝对最大额定值:
    - 输入电压 (VINn, RUN, PGn):42V
    - 输出电压 (VOUTn, BIAS):10V
    - 工作温度范围:-55°C至125°C
    - 最大内部温度:125°C
    - 最大焊接回流峰值温度:260°C

    - 电气特性:
    - 最小输入电压 (VIN1):3.0V
    - 最小输入电压 (VIN2):2.0V
    - 最大输出直流电流:2.5A
    - 开关频率:300kHz 至 3MHz
    - 运行阈值 (RUN):0.74V
    - 高频同步输入阈值:1.5V (高) / 0.8V (低)


    产品特点和优势


    LTM8078 在设计上具备多项显著特点,使其在市场上具备较强的竞争力:
    - 低噪声Silent Switcher架构:可将EMI降至最低,符合CISPR22 Class B和CISPR25 Class 5标准。
    - 高集成度:内置控制器、电源开关、电感及支持组件,大大简化了设计复杂度。
    - 宽输入电压范围:支持3V到40V的宽输入电压范围,适合多种应用场景。
    - 多相并行操作:能够增加电流输出能力,提高负载能力。

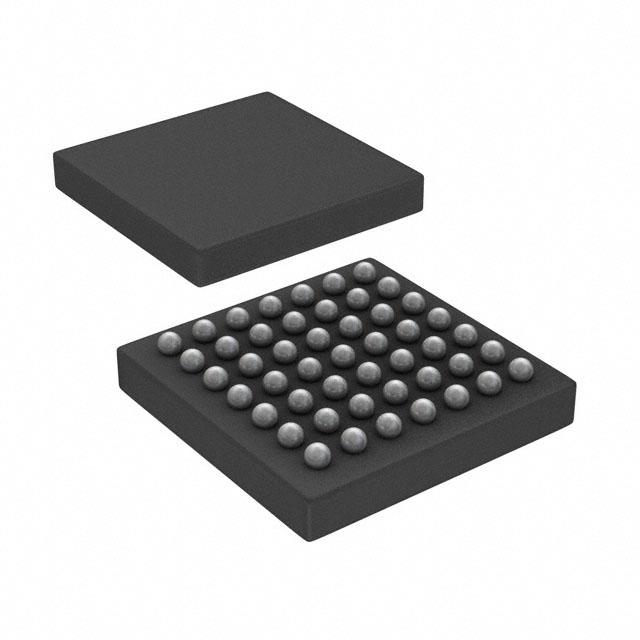

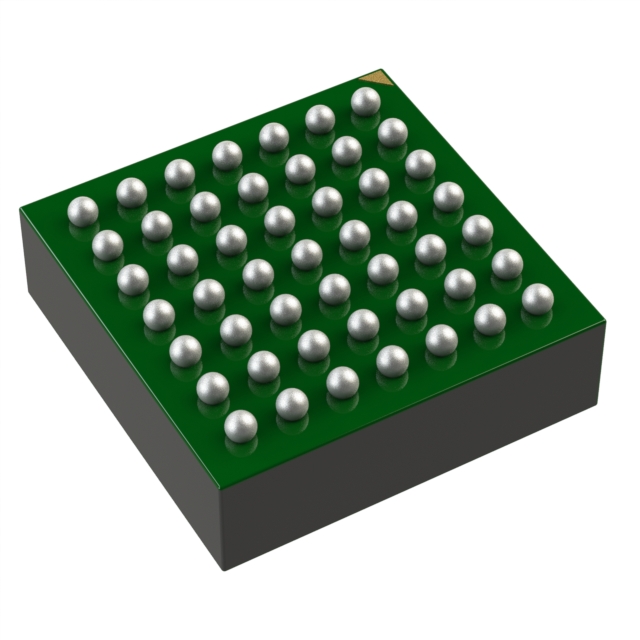

    - 紧凑封装:采用6.25mm×6.25mm×2.22mm的BGA封装,适合自动装配。


    应用案例和使用建议


    LTM8078 主要应用于需要高效能、低噪声电源转换的系统,例如工业自动化、医疗设备和电信设备等。常见的应用场景包括:
    - 分布式供电调节:适用于不同子系统的供电需求。
    - 低噪声环境:适用于对电磁干扰有严格要求的应用场合。
    使用建议:
    - 在高频同步模式下使用时,确保外部电容和电感的选择与LTM8078匹配,以达到最佳的效率和稳定性。
    - 在设计散热系统时,考虑芯片的最大内部温度和热阻,确保长期可靠运行。

    兼容性和支持


    - 兼容性:LTM8078 与多种电路板设计和测试设备兼容,支持RoHS标准。
    - 支持服务:Analog Devices 提供详细的技术文档和客户支持,包括设计指南和参考设计。

    常见问题与解决方案


    - Q:如何避免过高的EMI?
    - A:通过使用Silent Switcher技术,并且配合适当的外部滤波元件可以有效降低EMI。

    - Q:如何选择合适的输入和输出电容器?
    - A:根据数据表中的建议值选择电容器,确保电容器的容量和ESR值符合应用要求。


    总结和推荐


    综上所述,LTM8078 是一款功能强大且灵活的电源转换器,具备低噪声、高效率和宽输入输出电压范围等特点。其独特的设计和先进的Silent Switcher技术使其在各种工业和医疗应用中表现出色。如果你正在寻找一款高效、可靠的降压型稳压器,LTM8078 是一个非常值得考虑的选择。

LTM8078IY#PBF参数

参数
最小输入电压 3V
输出类型 -
同步整流器 -
功能 -
拓扑 -
输出数量 2
开关频率 -
最大输入电压 40V
最小输出电压 800mV
最大输出电压 3.3V
长*宽*高 6.3mm*6.3mm*2.2mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8078IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8078IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8078IY#PBF LTM8078IY#PBF数据手册

LTM8078IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.8333
10+ ¥ 88.4615
50+ ¥ 79.6753
100+ ¥ 77.122
库存: 60
起订量: 1 增量: 260
交货地:
最小起订量为:1
合计: ¥ 95.83
直接购买
加入购物车
