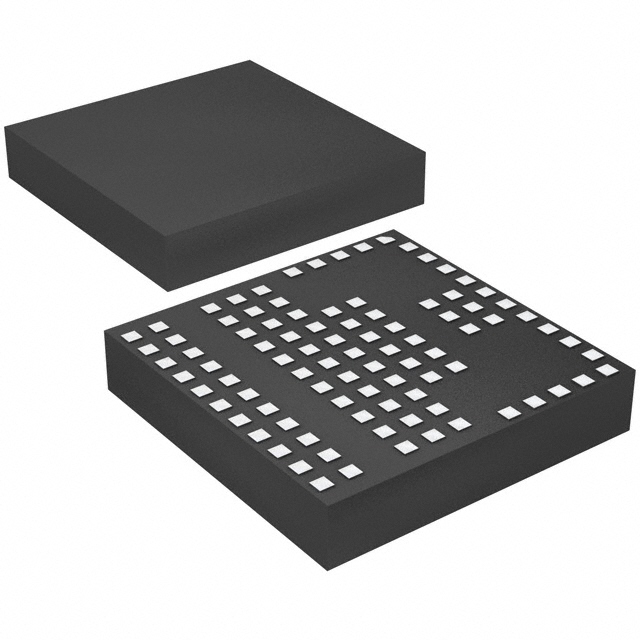

LTM4602HVEV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 850KHz Adjustable 1 600mV~5V 600mV 28V 4.5V LGA 贴片安装 15mm*15mm*2.8mm
供应商型号: 4029372
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4602HVEV#PBF

LTM4602HVEV#PBF概述


    产品简介


    LTM4602HV 高效 DC/DC 微模块电源
    LTM4602HV 是一款完整的 6A、28V 输入的高效 DC/DC 降压型微模块电源。集成有开关控制器、功率 MOSFET、电感和所有支持组件。LTM4602HV 支持 4.5V 至 28V 的输入电压范围,输出电压可在 0.6V 到 5V 之间设置,只需一个电阻即可调整。这种高效率设计能够提供 6A 持续电流(峰值可达 8A),无需散热器或空气流动即可满足功率要求。只需要外接输入和输出的大容量电容即可完成设计。
    主要应用领域:
    - 电信和网络设备
    - 服务器
    - 工业设备
    - 点负载调节
    - 开关模式电源
    - 高密度点负载调节

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.5V 至 28V |
    | 输出电压范围 | 0.6V 至 5V |
    | 输出电压精度 | ±1.5% |
    | 输出电流范围 | 0A 至 6A |
    | 工作温度范围 | -40°C 至 85°C |
    | 封装尺寸 | 15mm × 15mm × 2.8mm |
    | 开关频率 | 通常为 850kHz |
    | 效率 | 最高达 92% |
    | 软启动时间 | 可调,通过外部小电容 |
    | 过电压保护 | 内置 |
    | 短路保护 | 带可禁用的关断定时器 |

    产品特点和优势


    LTM4602HV 具有多项独特功能和优势,使其在市场上具有较强的竞争力:
    1. 超高速瞬态响应:适应线电压和负载变化,无须牺牲稳定性。
    2. 低热设计需求:无须额外的散热器或风扇,节省空间和成本。
    3. 紧凑封装:15mm × 15mm × 2.8mm 的紧凑封装,适用于高密度电路板布局。
    4. 高度集成化:内部包含所有的关键部件,大大简化设计。
    5. 宽输入电压范围:支持 4.5V 至 28V 输入电压范围,适应多种应用场景。
    6. 高可靠性:通过内部过电压、短路保护等功能提升系统可靠性。
    7. 并联工作能力:多个 µModule 可以并联运行,以支持更高电流。

    应用案例和使用建议


    应用场景示例:
    - 电信和网络设备:LTM4602HV 适用于高可靠性的电信设备,如路由器和交换机,需要稳定且高效的电源供应。
    - 服务器:在服务器系统中,LTM4602HV 可以提供稳定的电压和电流,确保服务器系统的正常运行。
    - 工业设备:在工业环境中,LTM4602HV 可以应对严苛的工作条件,保证设备的可靠运行。
    使用建议:
    - 优化散热设计:虽然不需要外部散热器,但可以通过优化 PCB 设计来进一步提高散热效果。
    - 选择合适的电容:根据具体的应用需求选择合适的输入和输出电容,以达到最佳性能。
    - 考虑温度影响:注意工作温度对性能的影响,在极端环境下可能需要额外的冷却措施。

    兼容性和支持


    LTM4602HV 与同类 µModule DC/DC 转换器针脚兼容,可以方便地替换和升级现有设计。此外,制造商提供了详细的文档和技术支持,确保用户可以顺利进行设计和应用。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决办法:检查输出电容是否合适,尝试增加输出电容的容量。

    2. 问题:启动时电压不足。
    - 解决办法:检查软启动时间设置,适当延长软启动时间。
    3. 问题:无法达到预期的效率。
    - 解决办法:确保输入和输出电容的质量和规格符合要求,适当调整外部电阻。

    总结和推荐


    LTM4602HV 是一款高性能的 DC/DC 降压转换器,具备高效率、高集成度和高可靠性等特点。它适用于电信、网络设备、服务器和工业设备等多种应用场合。对于需要高可靠性、紧凑设计和高效率电源解决方案的项目,LTM4602HV 是非常理想的选择。因此,强烈推荐使用 LTM4602HV 作为核心电源管理组件。

LTM4602HVEV#PBF参数

参数
拓扑 Buck
输出类型 Adjustable
功能 -
最小输入电压 4.5V
最小输出电压 600mV
最大输入电压 28V
同步整流器 -
开关频率 850KHz
最大输出电压 600mV~5V
输出数量 1
长*宽*高 15mm*15mm*2.8mm
通用封装 LGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4602HVEV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4602HVEV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4602HVEV#PBF LTM4602HVEV#PBF数据手册

LTM4602HVEV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 292.9358
10+ ¥ 269.1298
25+ ¥ 260.22
119+ ¥ 245.7162
357+ ¥ 239.5401
库存: 80
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 292.93
