LTM8073EY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 200KHz~3MHz 1 800mV~15V 800mV 60V 3.4V BGA 贴片安装 9mm*6.3mm*3.3mm
供应商型号: MMU-LTM8073EY#PBF-Y872ZC-UDXS1I
供应商: 海外现货
标准整包数: 80

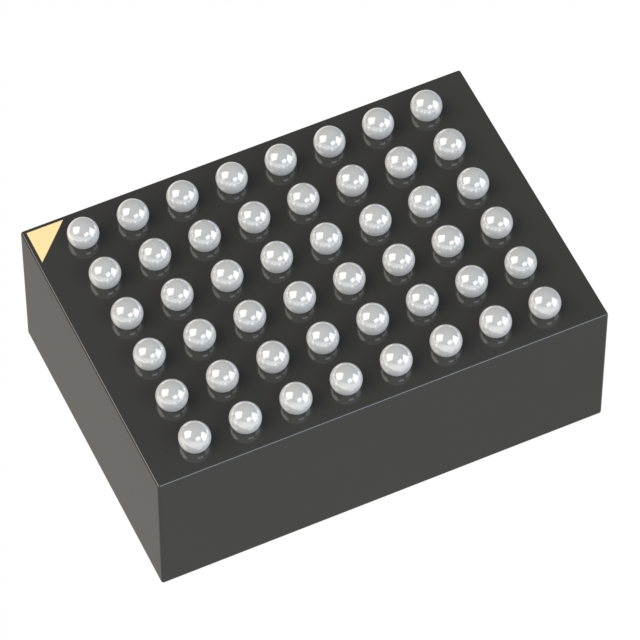

ANALOG DEVICES DC-DC稳压器 LTM8073EY#PBF

LTM8073EY#PBF概述

    LTM8073: High-Efficiency Silent Switcher µModule Regulator

    1. 产品简介


    LTM8073是一款由Analog Devices, Inc.生产的高效率静音开关电源模块(Silent Switcher µModule®)。它是一个60V输入、3A(连续)或5A(峰值)降压型稳压器,具有低噪声静音开关架构。LTM8073主要用于便携式设备的电源管理和分布式供电调节,在工业电源和墙变压器调节等方面也有广泛应用。

    2. 技术参数


    LTM8073的技术规格如下:
    - 输入电压范围:3.4V至60V
    - 输出电压范围:0.8V至15V
    - 连续输出电流:3A(24V输入下),峰值电流可达5A
    - 可编程软启动:可调整软启动时间
    - 开关频率:200kHz至3MHz
    - 工作温度范围:内部温度范围-40°C至125°C
    - 封装尺寸:6.25mm × 9mm × 3.32mm BGA封装
    - 最大效率:高达95%
    - 热阻:底面θJCbottom = 4.4°C/W,顶面θJCtop = 11.3°C/W,整体θJA = 23.6°C/W

    3. 产品特点和优势


    - 高效率:在宽输入和输出电压范围内提供高效率,特别是在输出电压为5V时,效率可达95%。
    - 低噪声:采用低噪声静音开关架构,减少EMI干扰。
    - 紧凑封装:6.25mm × 9mm × 3.32mm BGA封装,适用于高密度电路板设计。
    - 易于使用:仅需输入和输出滤波电容器即可完成设计。
    - 高可靠性:内置过温保护机制,确保长时间可靠运行。

    4. 应用案例和使用建议


    LTM8073广泛应用于各种便携式设备和工业电源中。例如,在便携式医疗设备中,它可以为多个传感器提供稳定的电源。在工业环境中,LTM8073可以作为分布式电源系统的一部分,为不同负载提供稳定可靠的电源。
    使用建议:
    - 在高温环境下使用时,注意散热,避免过热保护激活。
    - 为了提高可靠性,建议将GND引脚连接到局部接地平面,并通过低ESR电容进行本地旁路。

    5. 兼容性和支持


    LTM8073支持标准表面贴装工艺装配,并且兼容大多数自动化组装设备。对于具体的应用和设计疑问,可以联系制造商获取技术支持。

    6. 常见问题与解决方案


    - 问题1:LTM8073过温保护频繁触发。
    解决方案:检查电路板散热情况,确保良好的热管理设计,如增加散热片或改进散热路径。

    - 问题2:效率低于预期。
    解决方案:检查输入和输出电容器是否符合推荐规格,并确认输入电压和负载电流在合理范围内。

    7. 总结和推荐


    LTM8073是一款高性能的电源管理模块,具有高效、低噪声和高可靠性的特点。适用于多种应用场景,特别是需要高效率和紧凑封装的设计。鉴于其出色的性能和易用性,我们强烈推荐在需要高效率电源解决方案的项目中使用LTM8073。

LTM8073EY#PBF参数

参数
输出类型 -
拓扑 Buck
最小输入电压 3.4V
开关频率 200KHz~3MHz
最大输入电压 60V
同步整流器 -
最大输出电压 800mV~15V
功能 -
最小输出电压 800mV
输出数量 1
长*宽*高 9mm*6.3mm*3.3mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8073EY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8073EY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8073EY#PBF LTM8073EY#PBF数据手册

LTM8073EY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 14.1053 ¥ 119.4721
230+ $ 13.1183 ¥ 111.1118
440+ $ 13.0647 ¥ 110.6579
库存: 80
起订量: 80 增量: 0
交货地:
最小起订量为:80
合计: ¥ 9557.76
直接购买
加入购物车
