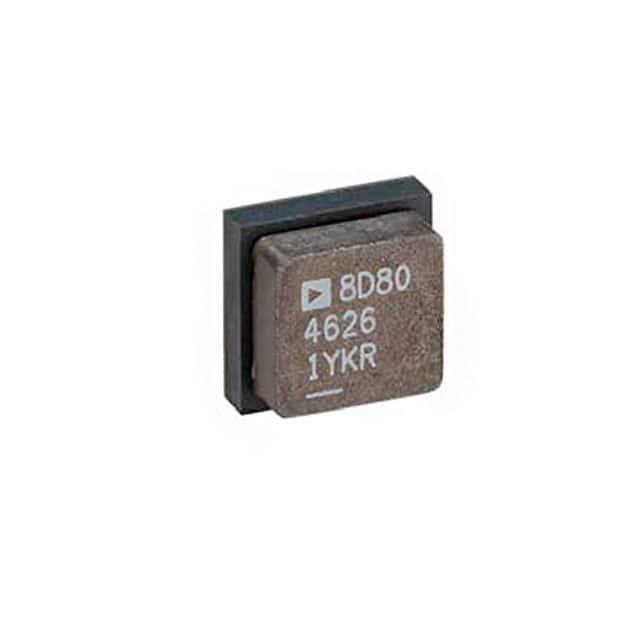

LTM4626IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 600KHz 1 600mV~5.5V 600mV 20V 3.1V BGA-49 贴片安装 6.3mm*6.3mm*4.2mm
供应商型号: LTM4626IY#PBF
供应商: 国内现货
标准整包数: 10
ANALOG DEVICES DC-DC稳压器 LTM4626IY#PBF

LTM4626IY#PBF概述

    LTM4626 12A μModule® Step-Down Regulator

    产品简介


    LTM4626是一款由Analog Devices公司生产的高性能μModule(微模块)稳压器。它采用紧凑的6.25mm×6.25mm×3.87mm球栅阵列(BGA)封装,集成了电源控制器、功率FET、电感器及所有支持组件。这款稳压器主要用于需要高效率、稳定输出的应用场合,广泛应用于电信、数据通信、网络设备以及工业设备等领域。

    技术参数


    - 输入电压范围:3.1V 至 20V
    - 输出电压范围:0.6V 至 5.5V
    - 最大连续输出电流:12A
    - 输出电压精度:±1.5%
    - 开关频率:高达600kHz
    - 负载调节:±1.2%
    - 线性调节:±0.15%/V
    - 输入供应电流:1.8A
    - 工作温度范围:-40°C 至 125°C
    - 储存温度范围:-55°C 至 125°C

    产品特点和优势


    LTM4626具有多种独特的功能和优势,使其在众多应用场景中脱颖而出:
    - 高效设计:最高可提供高达97%的转换效率。
    - 快速响应:通过电流模式控制和内部补偿,确保对负载和线路变化的快速响应。
    - 集成度高:包括控制器、FET、电感在内的所有必要组件集成在单一模块内。
    - 保护机制:具备过电压、过电流和过温保护功能。
    - 支持软启动和追踪:通过外部电阻设置输出电压,同时支持电压追踪和软启动功能。
    - 封装小:占用极小的空间,非常适合紧凑设计需求。

    应用案例和使用建议


    LTM4626适用于各种高电流密度的供电系统,比如服务器、存储设备、通信基站等。针对这些应用场景,需要注意以下几点使用建议:
    - 在设计电路时,要合理选择输入和输出电容器,以确保稳定的运行环境。
    - 利用内部补偿和软启动功能来避免启动瞬间的过冲现象。
    - 避免过载运行,特别是在高温环境下使用时,注意散热措施。

    兼容性和支持


    LTM4626支持与其他μModule产品并行操作,以满足多通道供电需求。此外,Analog Devices提供了详尽的技术文档和支持服务,包括应用指南和软件工具,帮助客户实现最佳设计。

    常见问题与解决方案


    - 问题:如何设置输出电压?
    - 解决方案:通过连接一个外部电阻到VOSNS–和FB引脚之间,调整输出电压至所需值。

    - 问题:如何启动和关闭系统?
    - 解决方案:通过将RUN引脚电压设置在1.25V以上启动,低于1.1V则关闭系统。

    - 问题:如何避免输出过冲?
    - 解决方案:使用外部RC滤波器和正确的输出电容器布局可以有效减少过冲现象。

    总结和推荐


    LTM4626以其高效能、高可靠性、紧凑设计和多样化的功能成为市场上优秀的DC/DC转换器解决方案。它在复杂供电需求的应用中表现尤为出色,非常推荐在对体积、效率和稳定性有高要求的设计中使用。无论是数据中心、通信基础设施还是医疗设备,LTM4626都能提供可靠的电源管理解决方案。

LTM4626IY#PBF参数

参数
最小输出电压 600mV
功能 -
最小输入电压 3.1V
输出类型 -
输出数量 1
同步整流器 -
最大输入电压 20V
拓扑 Buck
开关频率 600KHz
最大输出电压 600mV~5.5V
长*宽*高 6.3mm*6.3mm*4.2mm
通用封装 BGA-49
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4626IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4626IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4626IY#PBF LTM4626IY#PBF数据手册

LTM4626IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
