LTM8048EY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback Adjustable 2 2.5V~13V 2.5V 32V 3.1V BGA 贴片安装 11.3mm*9mm*4.9mm
供应商型号: LTM8048EY#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8048EY#PBF

LTM8048EY#PBF概述


    产品简介


    产品类型: LTM8048 是一款高度集成的 µModule DC/DC 转换器,内含反激式变压器和低压差线性稳压器(LDO)后调节器。
    主要功能:
    - 为输入电压范围 3.1V 至 32V 的系统提供稳定输出电压,范围为 2.5V 至 13V。
    - 集成电流模式控制器,具备软启动和欠压锁定保护功能。
    - 高度集成设计,包括控制电路、功率开关、变压器及支持组件。
    - 通过外部电阻设置输出电压,方便用户自定义输出值。
    应用领域:
    - 工业传感器
    - 工业开关
    - 地环抑制
    - 通用电源转换

    技术参数


    - 输入电压范围: 3.1V 至 32V
    - 最大输入电流: 440mA(当输出电压为 2.5V,输入电压为 24V)
    - 输出电压范围: 2.5V 至 13V(可调)
    - LDO 输出电压范围: 1.2V 至 12V(可调)
    - 隔离电压: 725VDC
    - 工作温度范围: –40°C 至 125°C(部分型号支持 –55°C 至 125°C)
    - 封装尺寸: 11.25mm x 9mm x 4.92mm
    - 热阻: θJA = 23.2°C/W, θJCbottom = 5.8°C/W, θJCtop = 23.2°C/W, θJB = 6.7°C/W

    产品特点和优势


    1. 高效率: 在不同负载条件下均保持高效能。
    2. 宽输入电压范围: 3.1V 至 32V,适用于多种应用场合。
    3. 强大的隔离能力: 725VDC 的隔离电压确保安全使用。
    4. 小体积: 11.25mm x 9mm x 4.92mm 封装适合紧凑空间应用。
    5. 易用性: 只需简单的外部电容即可完成设计。

    应用案例和使用建议


    应用案例
    在工业传感器领域,LTM8048 可用于为传感器模块供电。例如,如果需要将一个 24V 直流电源降压到 5V 以驱动低功耗传感器时,可以使用 LTM8048。根据图示,当输入电压为 24V 时,可以提供高达 440mA 的输出电流。
    使用建议
    - 在设计中合理选择并配置外部电容,以获得最佳的输出性能。
    - 为了提高系统的整体可靠性,建议进行充分的散热设计,尤其是在高负载条件下。

    兼容性和支持


    - LTM8048 可与多种工业标准接口兼容,包括常见的连接器和引脚配置。
    - 厂商提供详细的用户指南和技术支持,涵盖安装、调试及维护方面的所有必要信息。

    常见问题与解决方案


    1. 问:输入电压低于最低要求时,会有什么影响?
    - 答: 当输入电压低于 3.1V 时,LTM8048 将无法正常工作。确保输入电压始终高于 3.1V。

    2. 问:如何设置输出电压?
    - 答: 通过在 ADJ1 引脚和地之间添加外部电阻,根据给定公式计算电阻值,即可设置输出电压。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高度集成的设计大大简化了外围电路设计。
    - 宽泛的输入电压范围使其适合多种应用。
    - 高效稳定的输出性能。

    - 推荐: 鉴于其出色的性能表现和广泛的应用场景,LTM8048 推荐用于需要高效、可靠直流电源转换的应用中。对于注重设计简洁性及集成度的工程师来说,这是一个极佳的选择。

LTM8048EY#PBF参数

参数
开关频率 -
最大输出电压 2.5V~13V
拓扑 Flyback
输出类型 Adjustable
最大输入电压 32V
同步整流器 -
最小输入电压 3.1V
功能 -
最小输出电压 2.5V
输出数量 2
长*宽*高 11.3mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8048EY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8048EY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8048EY#PBF LTM8048EY#PBF数据手册

LTM8048EY#PBF封装设计

查看详情并下载
Symbol
Footprint

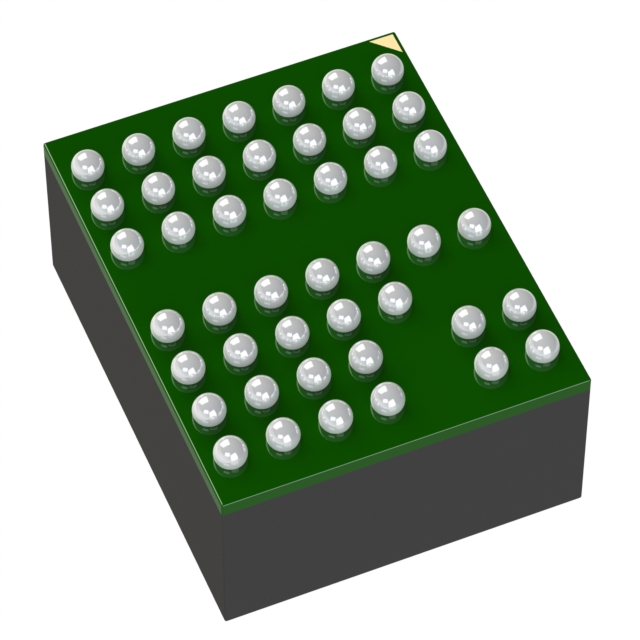

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 163.356
10+ ¥ 159.2882
25+ ¥ 144.3825
168+ ¥ 128.6392
库存: 164
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 163.35
