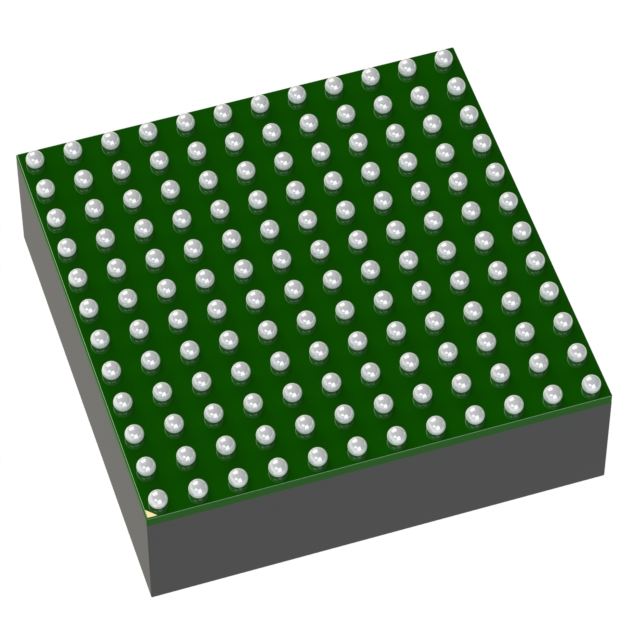

LTM4650IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 450KHz~550KHz Adjustable 2 600mV~1.8V 600mV 15V 4.5V BGA-144 贴片安装 16mm*16mm*5mm
供应商型号: LTM4650IY#PBF
供应商: 国内现货
标准整包数: 10
ANALOG DEVICES DC-DC稳压器 LTM4650IY#PBF

LTM4650IY#PBF概述

    LTM4650 双通道 50A 或单通道 100A DC/DC µModule® 调节器

    产品简介


    LTM4650 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC µModule®(电源模块)调节器。该产品集成了开关控制器、功率 MOSFET、电感及所有必要的辅助组件,适用于各种应用场合。通过输入电压范围为 4.5V 至 15V,LTM4650 支持两个输出,每个输出电压范围为 0.6V 至 1.8V,由一个外部电阻设定。其高效率设计可提供每个输出高达 25A 的连续电流。仅需要少量输入和输出电容即可完成配置。LTM4650 在引脚上与 LTM4620(双通道 13A,单通道 26A)和 LTM4630(双通道 18A,单通道 36A)兼容。

    技术参数


    LTM4650 的技术参数包括:
    - 输入电压范围:4.5V 至 15V
    - 输出电压范围:0.6V 至 1.8V
    - 最大总直流输出误差:±1.5%
    - 差分远程感应放大器
    - 电流模式控制/快速瞬态响应
    - 可调开关频率
    - 频率同步
    - 过流折返保护
    - 多相并联电流共享(最多可达 300A)
    - 内部温度监测
    - 选择性突发模式操作
    - 软启动/电压跟踪
    - 输出过压保护
    - 包装尺寸:16mm × 16mm × 5.01mm BGA 封装

    产品特点和优势


    LTM4650 的主要特点和优势包括:
    - 高效率设计:可提供高达 25A 的连续电流,适合多种应用场合
    - 稳定的输出电压:采用差分远程感应放大器,确保输出精度
    - 快速瞬态响应:通过电流模式控制和多相并联技术,实现高效、稳定的输出
    - 高集成度:包含所有必要的组件,简化系统设计
    - 宽泛的工作环境:内部温度范围 -40°C 至 125°C,满足严苛环境需求

    应用案例和使用建议


    LTM4650 广泛应用于处理器、ASIC 和 FPGA 核心电源供应系统、电信和网络设备、存储卡及 ATCA 卡等领域。例如,在服务器和数据中心环境中,LTM4650 可作为高效能的电源解决方案,满足高性能计算设备对电源稳定性的严格要求。
    使用建议:
    - 为了确保最佳性能,请参考数据手册中的推荐电路布局和布线指南。
    - 使用时注意散热设计,特别是当工作环境温度较高时,应采取有效措施防止过热。
    - 在多模块并行运行时,需注意频率同步和负载均衡以避免不平衡现象。

    兼容性和支持


    LTM4650 与 LTM4620 和 LTM4630 在引脚上兼容,便于系统升级和扩展。Analog Devices 提供了详细的技术文档和在线技术支持,用户可以通过官网获得更多帮助和资料。

    常见问题与解决方案


    以下是用户可能会遇到的一些问题及其解决方案:
    1. 过温保护误触发
    - 解决方案:检查散热设计,增加风扇或其他散热装置。
    2. 输出电压不稳定
    - 解决方案:检查连接线路是否正确无误,调整输出电容和反馈电阻。
    3. 模块不工作
    - 解决方案:确认电源输入电压在规定范围内,检查是否有正确的接地。

    总结和推荐


    综上所述,LTM4650 是一款具有高集成度、高效率、高稳定性的电源管理解决方案,适用于多种应用场景。虽然价格较高,但其出色的性能和广泛应用前景使其成为系统设计师的理想选择。强烈推荐在需要高性能、高可靠性的系统中采用此产品。

LTM4650IY#PBF参数

参数
最小输出电压 600mV
最大输入电压 15V
最大输出电压 600mV~1.8V
同步整流器 -
功能 -
输出类型 Adjustable
开关频率 450KHz~550KHz
最小输入电压 4.5V
拓扑 Buck
输出数量 2
长*宽*高 16mm*16mm*5mm
通用封装 BGA-144
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4650IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4650IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4650IY#PBF LTM4650IY#PBF数据手册

LTM4650IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
