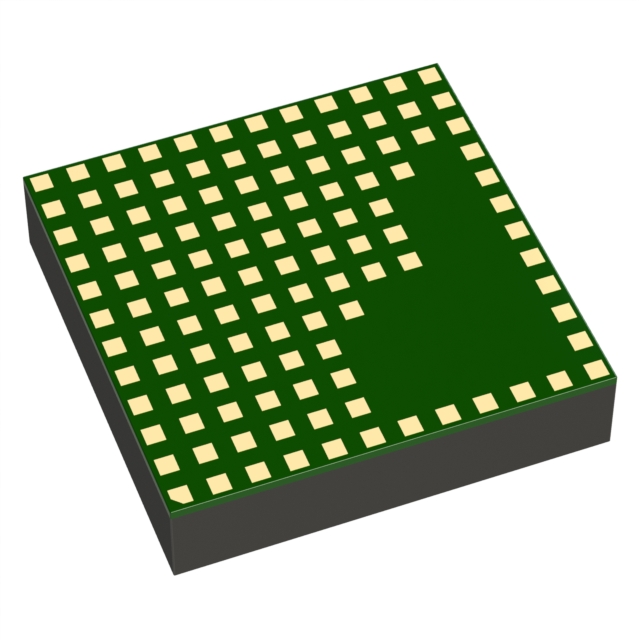

LTM4603HVIV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1MHz Adjustable 1 600mV~5V 600mV 28V 4.5V LGA-118 贴片安装 15mm*15mm*2.8mm
供应商型号: TOM-LTM4603HVIV#PBF
供应商: 海外现货
标准整包数: 119
ANALOG DEVICES DC-DC稳压器 LTM4603HVIV#PBF

LTM4603HVIV#PBF概述


    产品简介


    产品名称:LTM4603HV
    产品类型: 完整的降压开关模式电源模块,集成了控制器、MOSFET、电感及所有支持组件。
    主要功能:
    - 支持高效率设计,能提供连续6A(峰值8A)电流输出。
    - 输入电压范围宽广(4.5V到28V),输出电压可在0.6V至5V之间调节。
    - 支持输出电压跟踪和边缘,可实现精确的远程感应,确保电压稳定。
    - 高度集成,采用15mm x 15mm x 2.82mm的紧凑型LGA封装,安装方便。
    - 与外部时钟同步功能可降低不希望出现的频率谐波,允许多相操作,适用于高负载电流。
    - 具备短路保护和过压保护功能。
    应用领域: 电信和网络设备、服务器、工业设备以及点负载调节。

    技术参数


    - 输入电压范围: 4.5V 至 28V
    - 输出电流: 6A(典型值),8A(峰值)
    - 输出电压范围: 0.6V 至 5V
    - 最大输入电压: 28V
    - 最小输入电压: 4.5V
    - 最大效率: 在5V输入,3.3V输出时可达93%
    - 输入启动浪涌电流: 0.6A(5V输入),0.7A(12V输入)
    - 远程感应精度: ±1.5%
    - 控制引脚: 包括 RUN、VFB、COMP、TRACK/SS、MPGM 等,支持软启动和输出跟踪等功能
    - 封装尺寸: 15mm x 15mm x 2.82mm 的LGA封装
    - 工作温度范围: -40°C 到 85°C
    - 存储温度范围: -55°C 到 125°C

    产品特点和优势


    独特功能和优势:
    - 高度集成化设计,大大减少了电路板空间需求。
    - 可以通过外部时钟同步来减少谐波干扰,同时支持多相操作,提高系统稳定性。
    - 支持精准的远程感应功能,保证了高精度的输出电压调节。
    - 内置的短路保护和过压保护机制提高了系统的可靠性和安全性。
    - 小巧的封装和低功耗设计,使其非常适合高密度点负载调节的应用场景。

    应用案例和使用建议


    应用案例:
    - 电信和网络设备中的电源管理
    - 工业自动化设备中的稳压电源
    - 服务器中的高效供电系统
    使用建议:
    - 在选择外部电容时,建议使用CIN为20μF,COUT为100μF~200μF的X5R陶瓷电容,以确保最佳的效率和瞬态响应。
    - 为了提高系统稳定性,可以利用PLLIN引脚与外部时钟同步。
    - 使用MARG0和MARG1引脚进行输出电压的微调,确保电压满足具体应用要求。

    兼容性和支持


    - 该模块与线性科技的其他产品如LTM4601/LTM4601HV/LTM4603高度兼容。
    - 厂商提供了详细的文档和技术支持,包括使用说明和常见问题解答。

    常见问题与解决方案


    - 问题1: 模块启动时输入浪涌电流较大。
    - 解决方案: 可以在输入端加入输入滤波电容或使用软启动功能以减小浪涌电流。
    - 问题2: 输出电压不稳。
    - 解决方案: 检查远程感应线路是否正确连接,并适当调整MARG0和MARG1引脚以确保输出电压准确。
    - 问题3: 无法正常开启模块。
    - 解决方案: 检查RUN引脚电压是否在1.9V以上,确保UVLO阈值设定合理。

    总结和推荐


    综合评估:
    LTM4603HV 是一款高度集成且高性能的非隔离式开关模式DC/DC电源模块。其卓越的效率、广泛的输入电压范围、快速的瞬态响应以及丰富的保护功能,使其在电信、网络设备、服务器和工业应用中具有极高的实用价值。此外,其紧凑的设计和灵活的操作选项也使得安装和维护更加便捷。
    推荐:
    鉴于上述优点,强烈推荐使用LTM4603HV作为各种高密度点负载调节应用的首选电源模块。

LTM4603HVIV#PBF参数

参数
输出数量 1
功能 -
输出类型 Adjustable
最大输入电压 28V
开关频率 1MHz
同步整流器 -
最小输出电压 600mV
拓扑 Buck
最小输入电压 4.5V
最大输出电压 600mV~5V
长*宽*高 15mm*15mm*2.8mm
通用封装 LGA-118
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

LTM4603HVIV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
