LTM4643IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1.2MHz 4 600mV~3.3V 600mV 20V 4V BGA 贴片安装 15mm*9mm*1.8mm
供应商型号: CY-LTM4643IY#PBF
供应商: Avnet
标准整包数: 1

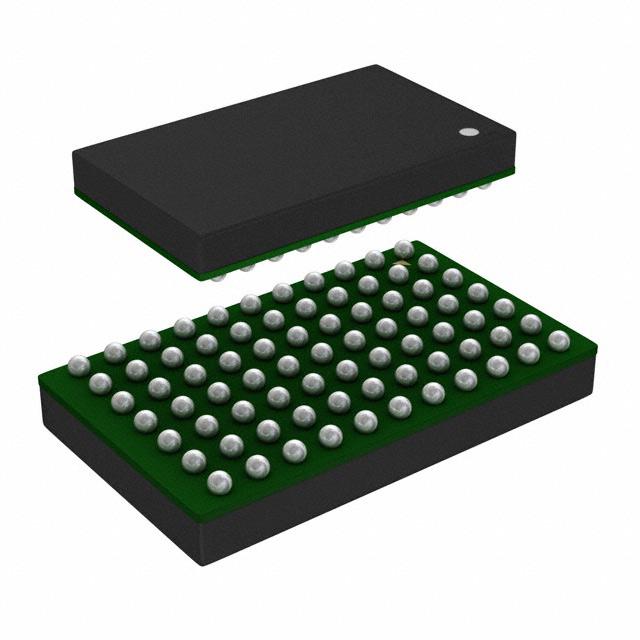

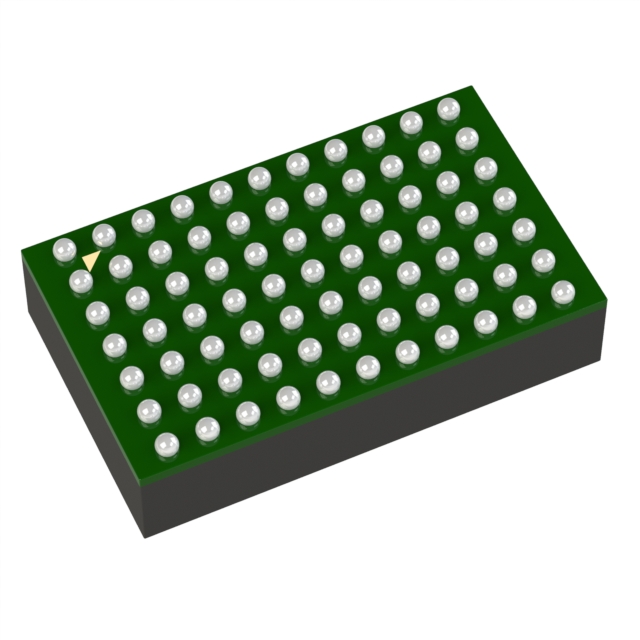

ANALOG DEVICES DC-DC稳压器 LTM4643IY#PBF

LTM4643IY#PBF概述


    产品简介


    LTM4643 是一款超薄四通道微型模块(µModule)调节器,每通道输出电流高达3A。该产品集成有开关控制器、功率场效应晶体管(FET)、电感和辅助组件,适用于广泛的输入电压范围(4V至20V),并通过外部偏置电源将输入电压扩展到2.375V至20V。该调节器支持输出电压范围为0.6V至3.3V,并可通过单个外部电阻进行设置。此外,LTM4643还具有电流模式控制和快速瞬态响应功能,可用于阵列并联以实现更高的输出电流。
    应用领域:
    - FPGA、GPU和ASIC的应用
    - PCIe和背板PCB安装

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4V至20V (外部偏置可达2.375V至20V) |
    | 输出电压范围 | 0.6V至3.3V |
    | 每通道输出电流 | 3A |
    | 总体输出电压调节精度 | ±1.5% |
    | 开关频率 | 1.2MHz |
    | 封装尺寸 | 9mm x 15mm x 1.82mm (LGA), 9mm x 15mm x 2.42mm (BGA) |
    | 工作温度范围 | -40°C至125°C |
    | 最大输入电压 | 22V |

    产品特点和优势


    产品特点:
    - 每通道高达3A的连续输出电流
    - 高效设计,支持快速瞬态响应
    - 支持电流模式控制和并联以提高输出电流
    - 多种保护机制,包括过压、过流和过温保护
    - 宽泛的工作温度范围,适用于恶劣环境
    产品优势:
    - 通过内置的保护机制,提升了可靠性和安全性
    - 超薄封装设计,适合空间受限的应用场合
    - 易于并联操作,提高了系统灵活性

    应用案例和使用建议


    应用案例:
    - 在高性能计算系统中,用于为多核处理器(如FPGA、GPU)提供稳定可靠的电源。
    - 在背板PCB上使用,为高速数据传输提供稳定的电源支持。
    使用建议:
    - 为了获得最佳性能,建议将输入和输出滤波电容放置在靠近电源和输出端口的位置。
    - 并联多个LTM4643以增加总输出电流时,确保所有调节器的工作模式同步。

    兼容性和支持


    兼容性:
    - LTM4643可以与多种不同的输入和输出电容配合使用,以满足不同应用需求。
    - 可以与其他符合相应标准的电子元器件和设备兼容。
    支持和维护:
    - Analog Devices提供全面的技术支持,包括详细的用户手册和在线资源。
    - 用户可以通过官网联系技术支持团队,获取专业的技术帮助。

    常见问题与解决方案


    常见问题:
    1. 启动过程中出现过度冲量问题。
    - 解决方案:检查软启动电容的值,适当调整软启动时间,减少瞬态电压变化。
    2. 输出电压不稳。
    - 解决方案:检查输出电容值及连接,确保没有断路或短路。
    3. 过温保护触发。
    - 解决方案:优化散热设计,确保良好的热管理措施。

    总结和推荐


    总结:
    - LTM4643具备高效、可靠的电源管理能力,适用于各种严苛的应用环境。
    - 集成的保护机制和多种工作模式,使其成为高性能计算系统的理想选择。
    推荐:
    - 强烈推荐在需要高效率、稳定电源输出的应用中使用LTM4643。其优异的性能和可靠性使得它成为系统设计师的首选产品。

LTM4643IY#PBF参数

参数
拓扑 Buck
最大输入电压 20V
同步整流器 -
最大输出电压 600mV~3.3V
输出数量 4
最小输出电压 600mV
输出类型 -
开关频率 1.2MHz
最小输入电压 4V
功能 -
长*宽*高 15mm*9mm*1.8mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4643IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4643IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4643IY#PBF LTM4643IY#PBF数据手册

LTM4643IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
