ADP5589ACBZ-02-R7

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 5mA I2C 19 1.65V 3.6V 是 BGA 贴片安装,黏合安装
供应商型号: 505-ADP5589ACBZ-02-R7TR-ND
供应商: Digi-Key
标准整包数: 3000

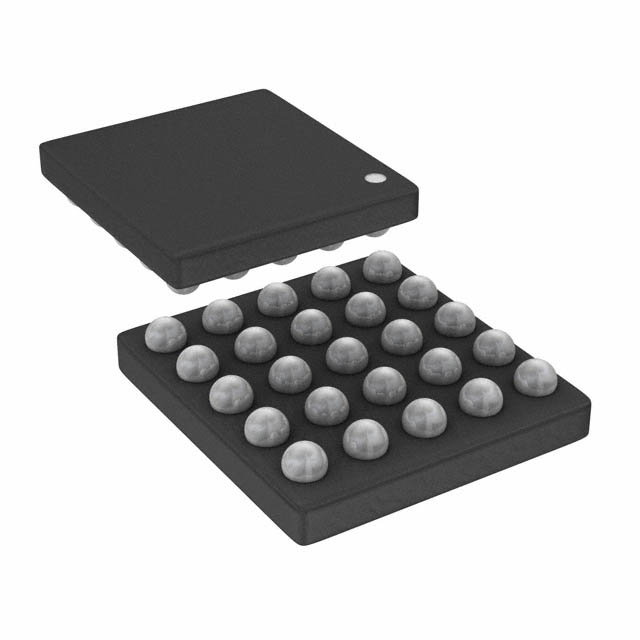

ANALOG DEVICES I/O扩展器 ADP5589ACBZ-02-R7

ADP5589ACBZ-02-R7概述


    产品简介


    产品名称:Keypad Decoder and I/O Expansion ADP5589
    产品类型: 键盘解码器及输入输出扩展器
    主要功能:
    - 解码高达11×8矩阵的键盘
    - 支持按键按下/释放中断
    - 支持按键锁定/解锁
    - 具有通用输入输出(GPIO)功能
    - 配备双可编程逻辑块和脉冲宽度调制(PWM)发生器
    - 通过内部时钟分频器提供系统时钟
    - 包含16个事件记录的FIFO缓冲区
    - 支持快速模式加(Fm+)I²C接口
    应用领域:
    - 便携式设备(手机、遥控器、相机)
    - 非便携式应用(医疗保健、工业、仪器仪表)

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDD 输入电压范围 1.65 3.6 | V |
    | 站台电流 1 | 4 µA |
    | 工作电流(一次按键按下)| 30 | 40 | µA
    | 拉高电阻 50 | 100 | 150 | kΩ |
    | 拉低电阻 150 | 300 | 450 | kΩ |
    | 输入逻辑电平(低) | 0.3 × VDD | V |
    | 输入逻辑电平(高) | 0.7 × VDD | V |
    | 输出逻辑电平(低) 0.4 V |
    | 输出逻辑电平(高) | 0.7 × VDD | V |
    | I²C 接口频率 0 | 1000 | kHz |

    产品特点和优势


    独特功能和优势:
    - 16元素FIFO事件记录: 能够记录多达16个事件,减轻主处理器的负担,减少功耗。
    - 多种GPIO配置: 提供灵活的GPIO配置选项,能够满足不同应用需求。
    - PWM发生器: 可以生成精准的PWM信号,适用于驱动电机和其他需要PWM控制的应用。
    - 逻辑构建模块: 内置两个可编程逻辑块,简化设计并降低硬件成本。
    - 高集成度: 集成了多个功能单元,包括按键解码、GPIO扩展和复位发生器,提高了系统的整体效率。

    应用案例和使用建议


    应用场景:
    - 便携式设备的键盘输入
    - 遥控器的输入处理
    - 医疗设备的用户界面
    - 工业自动化设备的操作面板
    使用建议:
    - 在设计中确保VDD电压稳定,避免电压过低导致的误触发。
    - 在编写软件时,合理配置GPIO引脚,充分利用其多种功能。
    - 在连接外部电路时,注意拉高/拉低电阻的选择,以适应不同的负载条件。

    兼容性和支持


    兼容性:
    - 与各种微控制器和嵌入式系统兼容,可以通过I²C接口进行通信。
    - 支持各种GPIO引脚配置,适应不同的硬件平台。
    支持:
    - 官方技术支持文档提供了详尽的说明和示例代码。
    - 供应商提供详细的开发工具包和开发指南,帮助开发者快速上手。

    常见问题与解决方案


    常见问题:
    1. 如何配置GPIO引脚?
    - 解决方法:参考技术手册中关于GPIO配置的具体步骤,根据需求设置相应的寄存器。
    2. 如何处理I²C通信错误?
    - 解决方法:检查I²C线的连接情况,确保时序符合规范。必要时可以调整通信速率。
    3. 如何处理按键无响应问题?
    - 解决方法:检查按键电路是否正常,确认拉高/拉低电阻是否正确配置。

    总结和推荐


    综合评估:
    - 优点:
    - 高度集成,功能丰富
    - 支持多种GPIO配置,灵活性强
    - 配备事件记录FIFO,减轻主处理器负担
    - 推荐使用:
    - 由于其出色的集成度和灵活性,ADP5589非常适合应用于需要按键输入和GPIO扩展的便携式或非便携式设备中。建议在涉及复杂用户交互的项目中优先考虑使用。
    综上所述,ADP5589是一款高效且功能全面的键盘解码器及I/O扩展器,非常值得在相关项目中采用。

ADP5589ACBZ-02-R7参数

参数
中断输出
最大工作供电电压 3.6V
拉电流 5mA
支持协议 I2C
最小工作供电电压 1.65V
I/O数量 19
最大时钟频率 -
典型供电电流 -
灌电流 -
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADP5589ACBZ-02-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5589ACBZ-02-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES I/O扩展器 ANALOG DEVICES ADP5589ACBZ-02-R7 ADP5589ACBZ-02-R7数据手册
