MAX7318AWG+

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 31mA 43mA I2C,SMBus 16 400KHz 是 SOIC-24 贴片安装
供应商型号: 2516771
供应商: 海外现货
标准整包数: 1

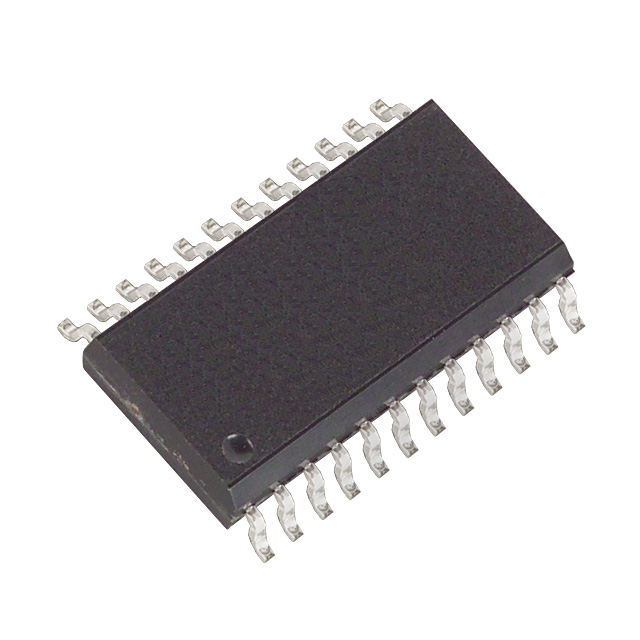

ANALOG DEVICES I/O扩展器 MAX7318AWG+

MAX7318AWG+概述


    产品简介


    产品类型:2-Wire Interfaced 16-Bit I/O Port Expander(双线接口16位输入输出端口扩展器)
    主要功能:通过I²C兼容的串行接口提供16位并行输入/输出端口扩展,可配置为输入或输出模式,支持热插拔和中断功能。此外,还具有状态监控和报警等功能。
    应用领域:服务器、RAID系统、工业控制、医疗设备、PLC、仪表和测试测量等。

    技术参数


    - 供电电压:2.0V 至 5.5V
    - I²C兼容接口:最高400kHz的时钟频率
    - 引脚数:24个引脚(SO、SSOP、TSSOP和薄型QFN封装)
    - 引脚配置:
    - 输入/输出引脚:I/O0至I/O15
    - 地址输入引脚:AD0、AD1、AD2
    - 电源引脚:V+
    - 中断输出引脚:INT
    - 接地引脚:GND
    - 串行时钟线:SCL
    - 串行数据线:SDA
    - 最大I/O电流:Sink电流±80mA;Source电流±31mA
    - 内部上拉电阻:每个I/O引脚上的100kΩ上拉电阻
    - 工作温度范围:-40°C 至 +125°C
    - 绝对最大额定值:V+到GND:-0.3V至+6V;I/O端口作为输入:(GND - 0.3V)至+6V

    产品特点和优势


    - 高可靠性:提供400kbps I²C兼容接口,适应宽泛的供电电压范围。
    - 多功能配置:16个I/O引脚可以配置为输入或输出模式,支持热插拔。
    - 低功耗:在待机状态下电流消耗仅为5.4µA。
    - 热保护:具备高过压保护能力,支持在高达5.5V的电压下正常运行。
    - 高集成度:提供丰富的内部寄存器,便于进行数据管理和状态监控。
    - 封装多样性:提供SO、SSOP、TSSOP和薄型QFN多种封装形式,适用于不同的应用场景。

    应用案例和使用建议


    应用案例:
    - 服务器:在服务器环境中,利用MAX7318的高可靠性和多功能配置,实现对多个传感器数据的高效读取和处理。
    - 医疗设备:在医疗设备中,可以通过MAX7318来监测设备的状态,确保实时的数据更新和操作反馈。
    使用建议:
    - 硬件设计:在硬件设计过程中,应确保V+和GND的连接正确,并且外部电容的大小符合要求。
    - 软件编程:编写软件时,需要根据具体的应用场景选择合适的通信协议和数据传输速率。
    - 热管理:由于其工作温度范围广泛,建议在高温环境下采用适当的散热措施以保证设备的稳定运行。

    兼容性和支持


    兼容性:
    - MAX7318支持I²C和SMBus通信协议,可以方便地与其他I²C和SMBus设备进行连接和通信。
    厂商支持:
    - Maxim Integrated提供了详细的技术文档和支持服务,包括数据手册、评估板等。

    常见问题与解决方案


    - 问题1:启动时出现异常现象。
    - 解决方案:检查供电电压是否符合要求,确认所有接地和电源引脚的连接正确。
    - 问题2:数据传输错误。
    - 解决方案:确认I²C总线上的信号完整性,检查通信速率是否设置合理,或者尝试更换不同类型的上拉电阻。
    - 问题3:I/O引脚损坏。
    - 解决方案:确保输入电压不超过5.5V,并在输入端增加过压保护电路。

    总结和推荐


    综上所述,MAX7318是一款高性能的2-Wire Interfaced 16-Bit I/O Port Expander,拥有高可靠性、多功能配置、低功耗等显著优势。它适合应用于各种复杂的工业控制系统和医疗设备中,特别是在需要大量输入输出端口扩展和状态监控的应用场景。无论是从性能还是可靠性来看,MAX7318都是一个值得信赖的选择。因此,强烈推荐在相关应用中使用MAX7318。

MAX7318AWG+参数

参数
中断输出
典型供电电流 -
I/O数量 16
最大工作供电电压 -
最小工作供电电压 -
最大时钟频率 400KHz
灌电流 43mA
拉电流 31mA
支持协议 I2C,SMBus
通用封装 SOIC-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX7318AWG+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX7318AWG+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES I/O扩展器 ANALOG DEVICES MAX7318AWG+ MAX7318AWG+数据手册

MAX7318AWG+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.3784
10+ ¥ 53.4463
30+ ¥ 45.4857
120+ ¥ 38.1958
270+ ¥ 37.2213
510+ ¥ 36.2468
1020+ ¥ 35.3482
库存: 120
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 534.46
