首页  >  产品百科  >  LTC4417IGN#TRPBF

LTC4417IGN#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 28μA 2.5V 36V 备用电池,手持/移动设备 SSOP-24 贴片安装,黏合安装
供应商型号: LTC4417IGN#TRPBF
供应商: 国内现货
标准整包数: 2500

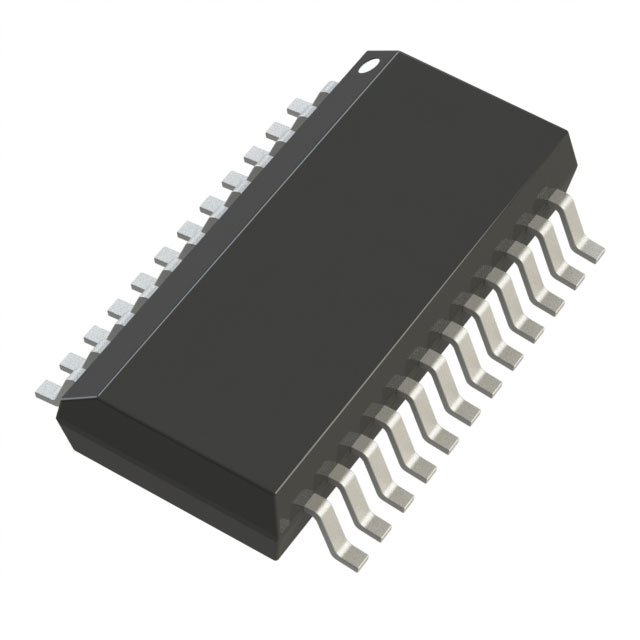

ANALOG DEVICES 电源管理芯片(PMIC) LTC4417IGN#TRPBF

LTC4417IGN#TRPBF概述

    LTC4417 Priority PowerPath™ 控制器技术手册解析

    1. 产品简介


    LTC4417是一款高性能的优先级电源路径控制器(Priority PowerPath™ Controller),能够根据优先级从三个有效的电源输入中选择一个输出到公共端口。其优先级由引脚分配定义,其中V1被指定为最高优先级,V3为最低优先级。当电源电压连续保持在其过压(OV)和欠压(UV)窗口内至少256毫秒时,该电源被定义为有效。如果最高优先级的有效输入超出OV/UV窗口,控制器会立即断开该通道并将下一个最高优先级的有效输入连接到公共输出。此外,多个LTC4417可以级联以支持更多输入源的切换。
    LTC4417广泛应用于工业手持设备、高可用性系统、电池备份系统以及服务器和计算机外围设备等领域。

    2. 技术参数


    以下是LTC4417的主要技术规格和性能参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 支持从2.5V至36V的宽输入电压范围 | 2.5 36 | V |
    | 反向电池保护 | 可承受高达-42V的反向电压 | -42 42 | V |
    | 阈值电压和滞后 | 输入过压/欠压保护精度达1.5%,支持外部调节滞回 | 0.985 | 1 | 1.015 | V |
    | 验证时间 | 电源验证需持续256毫秒才能确认有效性 | 100 | 256 | 412 | ms |
    | 开关过冲抑制 | 具备快速非重叠开关电路设计,可最小化输出电压跌落 | µs |
    | 静态功耗 | 启用状态下的总供电电流小于28μA | 28 78 | µA |
    | 输出引脚拉电流/灌电流 | VALID1至VALID3的输出电流可达2mA | - 2 | mA |
    3. 产品特点与优势
    LTC4417拥有以下显著特点及优势:
    - 优先级切换机制:基于硬件优先级逻辑,自动切换输入电源,确保最高等级输入优先供电。
    - 多重保护功能:集成过压/欠压保护、反向电池保护及短路抑制能力,提高系统的可靠性和安全性。
    - 低功耗设计:静态功耗极低(28μA),适合便携式和低功耗场景。
    - 灵活性强:支持级联模式以扩展输入数量,适用于复杂多源供电需求。
    - 优异的电气特性:具备高精度输入检测、快速切换响应以及低功耗开启/关闭延迟。
    4. 应用案例与使用建议
    LTC4417广泛应用于工业手持仪器、高可用性系统、服务器和计算机外围设备等场景。以下是几种典型的应用案例:
    1. 工业手持设备供电管理
    在便携式手持工具中,LTC4417可实现多个电源之间的无缝切换,例如锂离子电池与主适配器之间切换,确保设备始终拥有稳定的工作电压。
    2. 高可用性系统电源冗余管理
    使用LTC4417将多路交流电输入(如UPS、发电机)进行智能切换,保障关键任务的不间断运行。
    3. 服务器和外围设备电源备份
    将主电源和备用电源通过LTC4417管理,实现在主电源失效时快速切换到备用电源。
    使用建议:
    - 在多电源环境下配置合适的电阻分压网络来设置过压/欠压阈值。
    - 确保外部MOSFET的栅极驱动电压低于6V,防止损坏MOSFET。
    - 对于高可靠性需求场景,优先选择-40°C至125°C的工作温度范围版本。
    5. 兼容性与支持
    LTC4417提供两种封装形式:24引脚窄塑封SSOP和4mm×4mm塑料QFN封装,满足不同应用场景需求。
    - 封装兼容性:支持多芯片模块集成,方便灵活布局。
    - 技术支持:Linear Technology提供详尽的技术文档、测试报告和在线支持服务,确保客户在开发过程中获得全面协助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压无法触发有效标志 | 检查输入电压是否超出设定的OV/UV范围 |
    | 外部MOSFET异常发热 | 确认LTC4417的栅极驱动电压不超过6V |
    | 开机启动时输出电压下降严重 | 调整启动时序,检查负载容量是否过大 |
    | 多芯片级联通信失败 | 确认所有设备的CAS引脚正确连接与配置 |
    7. 总结与推荐
    LTC4417是一款功能强大且性能卓越的电源路径控制器,其高可靠性、灵活性和低功耗设计使其成为多种应用的理想选择。无论是工业手持设备还是服务器等复杂环境,它都能提供高效的电源管理方案。因此,我们强烈推荐此产品用于需要高效电源管理的场景。
    如果您对本文内容有任何疑问或需要进一步了解,请随时联系我们。
    最终评分:★★★★★(5/5)

LTC4417IGN#TRPBF参数

参数
最小输出电压 -
应用场景 备用电池,手持/移动设备
最大工作供电电压 36V
最小工作供电电压 2.5V
工作电源电流 28μA
最大输出电压 -
8.74mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC4417IGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4417IGN#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4417IGN#TRPBF LTC4417IGN#TRPBF数据手册

LTC4417IGN#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
