LTC3779IFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck Yes 50KHz~600KHz Transistor Driver 1 150V 1.2V 150V 4.5V TSSOP-38 贴片安装
供应商型号: LTC3779IFE#PBF
供应商: 国内现货
标准整包数: 1000

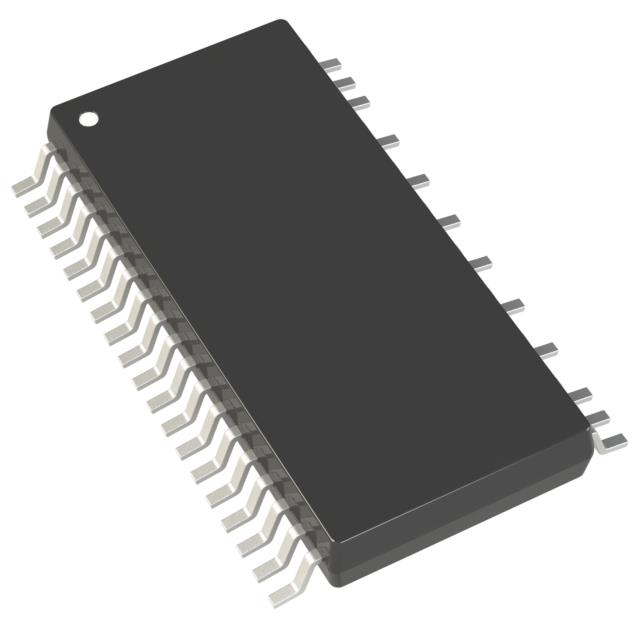

ANALOG DEVICES DC-DC稳压器 LTC3779IFE#PBF

LTC3779IFE#PBF概述


    产品简介


    产品名称:LTC3779
    产品类型:
    LTC3779 是一款高性能的四开关同步升降压控制器,适用于输入电压高于、低于或等于输出电压的应用场合。它广泛应用于汽车、通信和电池供电系统等领域。
    主要功能:
    - 恒定频率电流模式架构,可达到高达600kHz的相位锁定频率;
    - 输入/输出恒流环路,支持电池充电;
    - 高达99%的同步整流效率;
    - ±1%精度的1.2V参考电压;
    - 脉冲跳过模式或强制连续模式的选择,支持多种工作条件;
    - 外部时钟同步能力;
    - 在短路情况下限制MOSFET的热耗散;
    - 功率良好的输出电压监测。
    应用领域:
    - 汽车系统
    - 通信设备
    - 电池供电系统
    - 工业、医疗、军事及航空航天设备

    技术参数


    工作范围:
    - 输入电压范围:4.5V至150V
    - 输出电压范围:1.2V至150V
    - 额定驱动器电压:161V至–0.3V
    - 开关电压:150V至–5V
    - 运行温度范围:–40°C至150°C
    - 储存温度范围:–65°C至150°C
    性能参数:
    - 电源输入电压:4.5V至150V
    - 电源输入过压保护阈值:1.18V至1.38V
    - 关机运行电流:40μA至75μA
    - 输入直流供应电流:3.6mA至5.5mA
    - 驱动器电阻:1.3Ω至5.5Ω
    - 占空比:9%至90%
    - 低固定频率:30kHz至50kHz
    - 高固定频率:450kHz至550kHz
    电气特性:
    - 反馈电压:1.188V至1.212V
    - 反馈电流:–15nA至–50nA
    - 线性调节:0.02%至0.2%
    - 负载调节:0.01%至0.2%
    - 转导放大器增益:5μA至1.5mmho
    - 软启动充电电流:4μA至6μA
    - 最大电流感测阈值(降压区域):70mV至110mV
    - 最大电流感测阈值(升压区域):120mV至160mV
    - 最大输入/输出平均电流感测阈值:47.5mV至52.5mV

    产品特点和优势


    LTC3779 以其高效率、宽输入和输出电压范围以及出色的温度稳定性而著称。其独特的四开关电流模式单电感架构允许输入电压高于、低于或等于输出电压,特别适合复杂多变的工作环境。此外,该产品的高效率(最高可达99%)、精准的1.2V参考电压、输入/输出恒流控制和多重工作模式选择,使其在各类严苛条件下仍能稳定运行,显著提高了系统的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    在典型应用中,LTC3779可用于多种电池供电设备的电源管理,例如便携式医疗设备、车载电子设备和通信基站等。通过调节输入电压,可以实现从低至几伏特到高达上百伏特的电源转换,适应不同场景的需求。
    使用建议
    1. 启动过程中的软启动: 使用软启动功能可以逐步增加输出电压,避免启动时的瞬态冲击。
    2. 模式选择: 根据负载情况选择脉冲跳过模式或强制连续模式。轻载时选择脉冲跳过模式以提高效率,而在噪声敏感的应用中则选择强制连续模式。
    3. 外部时钟同步: 利用PLLIN引脚将内部时钟与外部时钟同步,有助于降低EMI并提高整体系统稳定性。
    4. 电源路径隔离: 在系统进入关机状态时,LTC3779可以断开输入和输出电源路径,确保安全可靠的断电过程。

    兼容性和支持


    兼容性:
    LTC3779能够与其他符合标准接口协议的电子元器件兼容,特别是那些具有类似输入/输出要求的设备。该产品可通过多种不同的封装形式进行安装,具体取决于应用需求。
    支持和维护:
    制造商提供了详细的技术文档和支持服务,包括软件工具和应用指南,帮助用户进行设计和调试。对于售后支持,用户可以通过制造商的网站获取更新和问题解答。

    常见问题与解决方案


    常见问题:
    1. 系统过热问题: 在长时间运行过程中,系统可能因温度过高而停机。
    解决方案: 确保散热设计合理,必要时使用外部冷却装置。

    2. 启动异常: 启动时输出电压不稳定。
    解决方案: 检查软启动设置是否正确,调整启动时间。

    3. 效率低下: 系统在特定负载条件下效率较低。
    解决方案: 检查工作模式选择是否恰当,根据实际情况调整工作模式。

    总结和推荐


    综上所述,LTC3779是一款高性能的四开关同步升降压控制器,具备宽输入和输出电压范围、高效率和广泛的适用性。无论是对可靠性要求高的工业应用还是需要灵活电源管理的消费电子产品,LTC3779都是一个理想的选择。我们强烈推荐此产品给需要高性能电源管理解决方案的设计工程师和系统集成商。

LTC3779IFE#PBF参数

参数
开关频率 50KHz~600KHz
输出类型 Transistor Driver
最小输入电压 4.5V
最小输出电压 1.2V
拓扑 Boost,Buck
最大输出电压 150V
输出数量 1
同步整流器 Yes
最大输入电压 150V
功能 Step-Down,Step-Up
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3779IFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3779IFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3779IFE#PBF LTC3779IFE#PBF数据手册

LTC3779IFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 87.7566
2000+ ¥ 85.5255
3000+ ¥ 83.2944
库存: 6000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 87756.6
