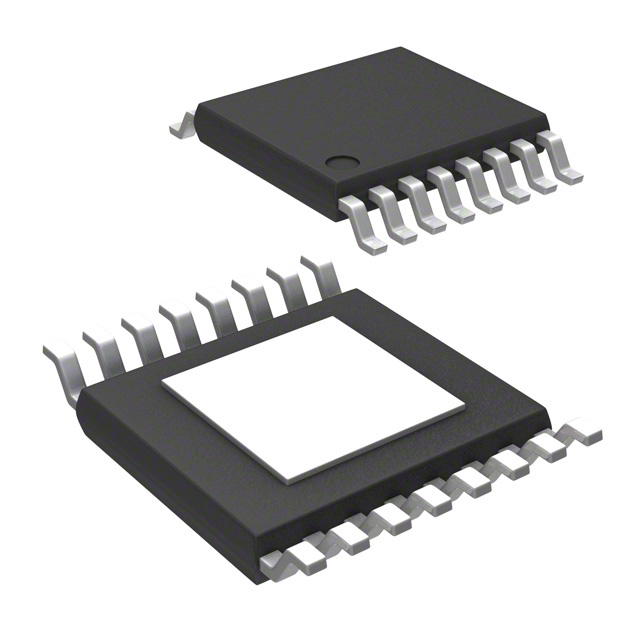

LTC3412EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz~4MHz Adjustable 1 5V 800mV 5.5V 2.625V SOP 贴片安装
供应商型号: 4025316
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3412EFE#PBF

LTC3412EFE#PBF概述

    LTC3412 高效同步降压调节器技术手册

    产品简介


    LTC3412 是一款高性能的单片同步降压直流/直流转换器。它采用恒定频率、电流模式架构,提供高达 2.5A 的输出电流,并能在输入电压范围为 2.625V 至 5.5V 的情况下提供可调的稳压输出电压,范围从 0.8V 到 5V。LTC3412 内部集成了一个具有 85mΩ 导通电阻的同步功率开关,提高了效率并省去了外部肖特基二极管的需求。
    该产品广泛应用于便携式仪器、电池供电设备、笔记本电脑、分布式电源系统、手机及数码相机等领域。

    技术参数


    - 输入电压范围:2.625V 至 5.5V
    - 输出电压范围:0.8V 至 5V
    - 最大输出电流:2.5A
    - 开关频率:可调,范围 300kHz 至 4MHz(可通过外部电阻设定)
    - 反馈电压精度:±2%
    - 启动阈值电压:2.375V 至 2.625V
    - 保护特性:过温保护、欠压锁定
    - 封装形式:16 引脚塑封 TSSOP 和 QFN 封装
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    1. 高效率:最高可达 95%,特别适合电池供电设备。
    2. 低静态电流:62µA,延长电池寿命。
    3. 内置开关:低导通电阻(85mΩ),降低功耗,提高效率。
    4. 灵活的工作模式:支持强制连续和突发模式操作,可根据不同应用场景选择最佳模式。
    5. 易用性:可以通过外部电阻设置频率,易于集成到多种设计中。

    应用案例和使用建议


    - 便携式仪器:通过设置合适的负载和输出电压,确保在低功耗和高效率之间取得平衡。
    - 电池供电设备:可以利用突发模式操作在轻负载时提高效率,从而延长电池使用寿命。
    - 笔记本电脑:采用强制连续模式以减少电磁干扰,确保系统稳定运行。
    - 使用建议:在设计中考虑外部电容和电感的选择,以优化负载瞬态响应。针对不同的工作环境,可以选择合适的外部电阻设置频率,以满足性能需求。

    兼容性和支持


    - 兼容性:LTC3412 可以轻松与多种微控制器和其他外围设备连接,实现无缝集成。
    - 支持:Analog Devices 提供详尽的技术文档和应用笔记,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查反馈网络的阻值设置,确保其准确无误。
    2. 输入电压波动较大
    - 解决方法:使用更大容量的输入电容来滤波,减少输入电压波动。
    3. 效率偏低
    - 解决方法:调整工作模式至适合当前负载的模式,或者优化外部电路参数。

    总结和推荐


    LTC3412 以其卓越的性能、高效能和广泛应用性,在众多应用场合中表现出色。特别是在电池供电设备、便携式仪器和笔记本电脑等领域,其高效、可靠的特点使其成为理想的选择。因此,我们强烈推荐使用 LTC3412 进行设计和开发。

LTC3412EFE#PBF参数

参数
功能 Step-Down
最大输入电压 5.5V
输出数量 1
最小输入电压 2.625V
最大输出电压 5V
最小输出电压 800mV
开关频率 300KHz~4MHz
拓扑 Buck
输出类型 Adjustable
同步整流器 Yes
5.1mm(Max)
4.5mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3412EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3412EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3412EFE#PBF LTC3412EFE#PBF数据手册

LTC3412EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.1308
10+ ¥ 82.9474
95+ ¥ 62.6219
190+ ¥ 62.3055
285+ ¥ 61.9891
570+ ¥ 61.6727
1045+ ¥ 61.3436
库存: 115
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 829.47
